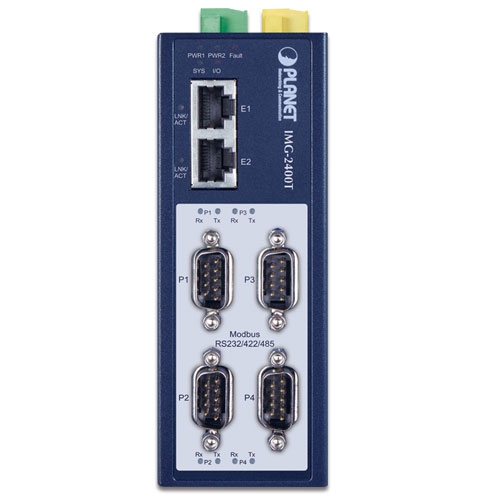

Промышленный 4-портовый шлюз Modbus RS232/422/485

Акция до 10.12 -20% на покупку данной модификации от 50 шт. Скидка -20% в комплекте с товарами
Промышленный 4-портовый шлюз Modbus RS232/422/485
Промышленный 4-портовый шлюз Modbus RS232/422/485
Промышленный 4-портовый шлюз Modbus RS232/422/485
Промышленный 4-портовый шлюз Modbus RS232/422/485
▣
Товар под заказ
Доступные варианты импорта с разными сроками доставки.
17 555 грн.
Описание
Документация

Экономичное решение для интеграции промышленных сетей Modbus TCP/RTU/ASCII

PLANET добавила поддержку промышленного протокола Modbus TCP/IP в свои легко интегрируемые управляемые устройства промышленного класса, предназначенные для работы с системами SCADA/HMI и другими системами сбора данных в производственных цехах. Кроме того, промышленная ИТ-сеть SNMP преобразуется в сеть промышленной автоматизации Modbus TCP/IP. Управляемые устройства промышленного класса PLANET с поддержкой протокола Modbus TCP/IP предлагают гибкие решения для сетевого подключения в среде промышленной автоматизации.

Чтобы дополнить комплекс решений для промышленной автоматизации, PLANET представила свой первый 4-портовый промышленный шлюз Modbus с интерфейсами RS232/422/485 — IMG-2400T, выполняющий преобразование между протоколами Modbus TCP/IP и Modbus RTU/ASCII. Он отличается широким диапазоном рабочих температур от -40 to 75 degrees C и компактным, но прочным металлическим корпусом IP40.

Мост преобразования протоколов для гибкого развертывания сети

IMG-2400T может служить мостом преобразования протоколов между оборудованием с поддержкой Modbus RTU/ASCII и рабочими станциями администраторов, использующими протокол Modbus TCP/IP. Последовательный интерфейс RS232/422/485 устройства IMG-2400T поддерживает режим работы Modbus RTU/ASCII и различные скорости передачи данных для интеграции протоколов Modbus TCP/IP, Modbus RTU Master/Slave и Modbus ASCII Master/Slave.

Преимущество IMG-2400T заключается в том, что он помогает пользователям легко организовать взаимодействие между протоколами Modbus TCP/IP и Modbus RTU/ASCII в промышленной среде. Это позволяет подключать промышленное управляющее оборудование без портов Ethernet, управление которым возможно только через промышленную рабочую станцию ПК или промышленную панель управления.

Кроме того, эффективное решение для интеграции устройств Modbus Ethernet, последовательного оборудования Modbus или нескольких ведущих/ведомых устройств Modbus в гибридной промышленной сети обеспечивает следующие возможности:

  • Ведущий режим поддерживает до 32 запросов на подключение ведомых устройств TCP
  • Ведомый режим поддерживает до 32 подключений ведущих устройств TCP



Удаленное управление

IMG-2400T превращает подключенное промышленное оборудование Modbus RTU/ASCII в устройства с поддержкой IP и позволяет подключать его к сети Modbus TCP/IP через последовательный интерфейс RS232/422/485 и 10/100BASE-TX RJ45 порт Ethernet. Он предоставляет веб-интерфейс удаленного управления и интерфейс telnet для эффективного удаленного управления сетью.  IMG-2400T также поставляется с утилитой PLANET Modbus Gateway и поддерживает утилиту PLANET Smart Discovery, позволяющую сетевому администратору легко получать текущие сведения об IP-адресе подсети или изменять настройки IP-адреса подсети IMG-2400T.

Мониторинг состояния последовательного порта Modbus

IMG-2400T отображает подробные сведения об общем количестве байтов, переданных и принятых через последовательный интерфейс RS232/422/485, а также об общем количестве переданных и принятых кадров в интерфейсе удаленного управления через веб/telnet. Эта функция позволяет сетевому администратору проверять состояние и статистику IMG-2400T по отдельному последовательному интерфейсу RS232/422/485.



Стабильная работа в тяжелых условиях эксплуатации

IMG-2400T обеспечивает высокую устойчивость к электромагнитным помехам и мощным импульсным перенапряжениям, характерным для производственных цехов и придорожных шкафов управления дорожным движением. Диапазон рабочих температур от -40 to 75 degrees C позволяет устанавливать IMG-2400T практически в любых сложных условиях.

IMG-2400T оснащен компактным металлическим корпусом со степенью защиты IP40 и возможностью настенного монтажа для эффективного использования пространства шкафа. IMG-2400T также имеет встроенный блок питания с широким диапазоном напряжений (12 to 48V DC), что делает его идеальным для использования по всему миру в системах с высокими требованиями к доступности.



Эффективная аварийная сигнализация для улучшенной защиты

IMG-2400T оснащен функцией аварийной сигнализации, которая оповещает пользователей о неполадках сервера последовательных устройств. Благодаря этой полезной функции пользователям не придется тратить время на поиск источника проблемы. Это помогает экономить время и трудовые ресурсы. IMG-2400T поддерживает оповещения о событиях, помогая выявлять неисправности устройства по обрыву сетевого соединения или реакции на перезагрузку.

Два входа питания для сетевой системы высокой доступности

IMG-2400T оснащен надежной системой с двумя входами питания и широким диапазоном напряжений (12V~48V DC), которая интегрируется в сеть автоматизации заказчика’ для повышения надежности системы и времени бесперебойной работы. В приведенном ниже примере при отказе блока питания 1 автоматически активируется функция аппаратного резервирования, обеспечивающая непрерывное питание IMG-2400T от блока питания 2 без прерывания работы.

Цифровой вход и цифровой выход для внешней сигнализации

Цифровой вход и цифровой выход на передней панели позволяют подключать внешнюю сигнализацию. Через цифровой вход пользователи могут отслеживать и регистрировать состояние внешних устройств, например датчика несанкционированного открытия двери, с немедленной отправкой аварийного уведомления администратору. Цифровой выход можно использовать для оповещения администратора при появлении сигнала DCD на последовательном порту IMG-2400T, изменении сигнала DSR или сбое питания.

Применение

Подключение ведущего устройства RTU/ASCII к нескольким ведомым устройствам Modbus TCP/IP

IMG-2400T может служить мостом между промышленным ведущим устройством RTU/ASCII и несколькими промышленными ведомыми устройствами TCP/IP в сети Modbus TCP/IP, позволяя управлять несколькими промышленными ведомыми устройствами TCP/IP через промышленное ведущее устройство RTU/ASCII.



Подключение нескольких ведущих устройств Modbus TCP/IP к ведомым устройствам RTU/ASCII

IMG-2400T может служить мостом между несколькими промышленными ведущими устройствами TCP/IP и промышленными ведомыми устройствами RTU/ASCII в сети Modbus TCP/IP, позволяя управлять промышленными ведомыми устройствами RTU/ASCII через несколько промышленных ведущих устройств TCP/IP.

Основные характеристики

Последовательный интерфейс



  • Четыре интерфейса DB9 поддерживают работу в режимах RS232, 2-проводного RS485, 4-проводного RS485 и RS422
  • Скорость асинхронной последовательной передачи данных до 921600bps
  •



    Интерфейс Ethernet



  • 2 порта 10/100BASE-TX RJ45 с функцией автоматического MDI/MDI-X
  • Соответствует стандарту IEEE 802.3, IEEE 802.3u 10/100BASE-TX
  • Поддерживает порт 10/100BASE-TX RJ45 с дальностью передачи до 100m
  •



    Функции управления



  • Встроенный веб-интерфейс на базе IP и интерфейс telnet для удалённого управления
  • Программная поддержка протоколов Modbus TCP, Modbus RTU, Modbus ASCII, IP, ARP, DHCP и DNS
  • Поддерживает четыре режима работы последовательного интерфейса через интерфейс управления: RTU Master, RTU Slave, ASCII Master и ASCII Slave
  • Режим Master поддерживает 32 запроса на подключение от ведомых устройств TCP
  • Режим Slave поддерживает 32 подключения ведущих устройств TCP
  • Утилита PLANET Modbus Gateway для поиска клиентского устройства в сети.
  • Утилита PLANET Smart Discovery автоматически находит клиентские устройства в сети
  • Обновление прошивки, резервное копирование и восстановление конфигурации по протоколу HTTP
  •



    Промышленный корпус и установка



    • Металлический корпус IP40
    • Возможность установки на DIN-рейку и на стену
    • Резервированное питание
    • - 12 to 48V DC, резервированное питание с защитой от переполюсовки
    • Поддерживает защиту Ethernet от электростатических разрядов до 6000 VDC
    • Устойчивость к свободному падению, ударам и вибрации для промышленных условий эксплуатации
    • Поддерживает расширенную светодиодную индикацию для диагностики сети
    • Рабочая температура -40 to 75 degrees C
    • Кнопка сброса к заводским настройкам

    Технические характеристики

    Последовательный интерфейс
    Последовательные порты 4 x DB9, вилка
    Стандарты последовательного интерфейса RS232 / 4-проводной RS422 или RS485 / 2-проводной RS485
    Скорость передачи (скорость передачи данных) 50bps to 921Kbps
    Биты данных 5, 6, 7, 8
    Тип контроля чётности 1, 1.5, 2
    Стоповый бит Нечётность, чётность, без контроля, постоянный 0, постоянная 1
    Управление потоком RTS/CTS и DTR/DSR (только RS232)
    XON/XOFF
    Сигналы RS232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
    RS422: Tx+, Tx-, Rx+, Rx-, GND
    4-проводной RS485: Tx+, Tx-, Rx+, Rx-, GND
    2-проводной RS485: Data A (+), Data B (-), GND
    Назначение контактов
    Контакт RS232 RS422
    RS485-4W
    RS485-2W
    1 DCD TxD+ --
    2 RxD TxD- --
    3 TxD RxD- Data-
    4 DTR RxD+ Data+
    5 GND GND GND
    6 DSR -- --
    7 RTS -- --
    8 CTS -- --
    9 -- -- --
    Режим работы Ведущий RTU/ведомый RTU/ведущий ASCII/ведомый ASCII
    Режим ведущего: поддержка до 32 запросов на подключение от ведомых TCP-устройств
    Режим ведомого: поддержка до 32 запросов на подключение от ведущих TCP-устройств
    Защита последовательной линии Гальваническая развязка 2KV
    Защита от импульсных перенапряжений 1KV (уровень 2)
    Защита от электростатических разрядов 15KV
    Интерфейс Ethernet
    Порты Ethernet 2 x RJ45
    Стандарт 10/100BASE-TX
    Расстояние 100m
    Архитектура коммутатора Store-and-Forward
    Таблица адресов 1K
    Защита от электростатических разрядов 6KV
    Защита от импульсных перенапряжений 2KV
    Аппаратная часть
    Установка Комплект для крепления на DIN-рейку и кронштейн для настенного монтажа
    Корпус Металлический, IP 40
    Размеры (Ш x Г x В) 50 x 87.8 x 135 mm
    Масса 625g
    Светодиодные индикаторы Система: питание 1, питание 2, неисправность, SYS,I/O
    Порт TP: соединение/активность
    Последовательный порт: Tx и Rx
    Требования к питанию 12~48V DC, резервированное питание с защитой от переполюсовки
    Потребляемая мощность Полная нагрузка
    12VDC: 0.419A (5.1 ватт)
    24VDC: 0.227A (5.4 ватт)
    48VDC: 0.136A (6.5 ватт)
    Разъём Съёмная 6-контактная клеммная колодка для подключения питания
    Контакты 1/2 для питания 1, контакты 3/4 для сигнализации неисправности, контакты 5/6 для питания 2
    DI и DO 2 цифровых входа (DI):
    Уровень 0: -24V~2.1V (±0.1V)
    Уровень 1: 2.1V~24V (±0.1V)
    Входная нагрузка до 24V DC, макс. 10mA

    2 цифровых выхода (DO):
    Открытый коллектор до 24V DC, макс. 100mA
    Сигнализация Один релейный выход для сигнализации сбоя питания
    Допустимый ток реле сигнализации: 1A @ DC 24V
    Кнопка сброса < 5 sec: Перезагрузка системы
    > 5 sec: Сброс к заводским настройкам
    Управление
    Интерфейсы управления Управление через веб-интерфейс
    Управление через консоль Telnet
    Управление с помощью утилиты VCOM для Windows
    SNMPv1, v2c / SNMP Trap
    Мониторинг с помощью UNI-NMS
    PLANET Smart Discovery Utility
    Версия IP IPv4 и IPv6
    Режим работы Ведущий RTU
    Ведомый RTU
    Ведущий ASCII
    Ведомый ASCII
    Платформы, поддерживаемые утилитой Virtual COM Только Windows:
     Windows XP
     Windows Server 2003
     Windows 7
     Windows Server 2008
     Windows 8 (необходимо установить последнюю версию WinPcap)
     Windows Server 2012 (необходимо установить последнюю версию WinPcap)
     Windows 10
    Сигнализация неисправности Запись: системный журнал / SNMP-ловушка
    Время NTP
    Безопасность Разрешение доступа максимум для 4 IP-адресов хостов/диапазонов
    Базы MIB SNMP RFC1213 MIB-II
    RFC1317 RS232-like MIB
    Соответствие стандартам
    Соответствие нормативным требованиям FCC Part 15 Class A,
    Сертификация CE, класс A
    Испытания на устойчивость IEC60068-2-32 (Свободное падение)
    IEC60068-2-27 (Удар)
    IEC60068-2-6 (Вибрация)
    Стандарты IEEE 802.3 10BASE-T
    IEEE 802.3u 100BASE-TX
    RFC 768 UDP
    RFC 793 TFTP
    RFC 791 IP
    RFC 792 ICMP
    RFC 854 Telnet
    RFC 958 NTP
    RFC 1591 DNS (только клиент)
    RFC 1908 SNMPv2c
    RFC 2068 HTTP
    RFC 2131 Клиент DHCP
    RFC 2732 Формат представления IPv6-адресов в URL's
    RFC 3315 Клиент DHCPv6
    RFC 3513 Архитектура адресации IPv6
    RFC 3596 DNSv6
    RFC 4443 ICMPv6
    EIA/TIA RS232/422/485
    Сертификация RoHS
    Условия эксплуатации
    Рабочая температура -40 ~ 75 degrees C
    Температура хранения -40 ~ 85 градусов C
    Влажность 5 ~ 95% (без конденсации)
