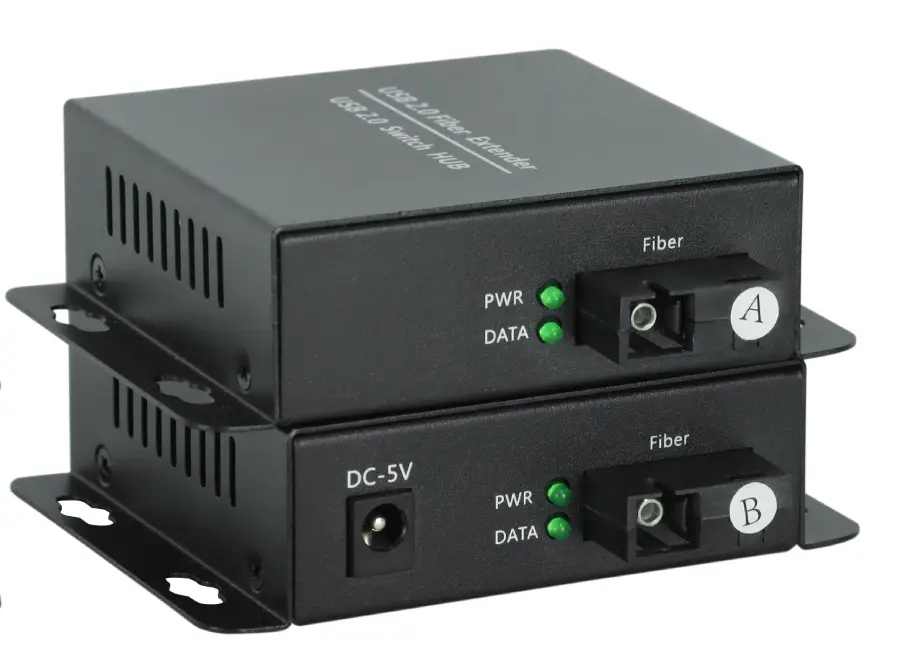

USB 2.0 → Оптоволоконний перетворювач (USB2.0 Fiber Optic Transceiver)
USB2.0 оптоволоконний перетворювач (USB2.0 оптичний подовжувач) складається з передавача (TX) та приймача (RX) і призначений для подовження USB 2.0 на велику відстань за допомогою одного оптоволокна.
Пристрій забезпечує стабільну роботу за високих температур (до 75 °C) та підтримує передачу даних на відстань до 20 км по одномодовому волокну.
Сфери застосування
- Відеоконференції
- Мультимедійні системи та інформаційні табло
- Державні та муніципальні установи
- Медичні інформаційні системи
- Комерційні та виставкові зали
- Системи відеоспостереження
- Промислові та інфраструктурні об’єкти
Особливості та можливості
- Повна сумісність зі стандартом USB 2.0
- Підтримка USB-камер, принтерів, флеш-накопичувачів, клавіатур, мишок та інших пристроїв
- Автоматичне визначення швидкості USB-пристроїв:
- High-Speed: 25–480 Мбіт/с
- Full-Speed: 500 Кбіт/с – 12 Мбіт/с
- Low-Speed: 10 Кбіт/с – 1,5 Мбіт/с
- Передача сигналу по оптоволокну на відстань до 20 км
- Одноволоконне з’єднання (Single Fiber, Simplex)
- Підключення без драйверів (Plug & Play)
- Не підтримує Linux
- Не підтримує USB 3.0
Технічні характеристики
| Інтерфейс USB | USB 2.0 |
|---|---|
| Тип оптоволокна | Одномодове, одне волокно |
| Оптичний інтерфейс | SC |
| Довжина хвилі | 1310 нм / 1550 нм |
| Максимальна дистанція | до 20 км |
| USB-порти | Передавач (TX): 1 × USB Приймач (RX): 2 × USB |
| Живлення | 5V DC |
| Споживана потужність | TX < 5 Вт, RX < 5 Вт |
| Корпус | Металевий |
| Колір | Чорний |

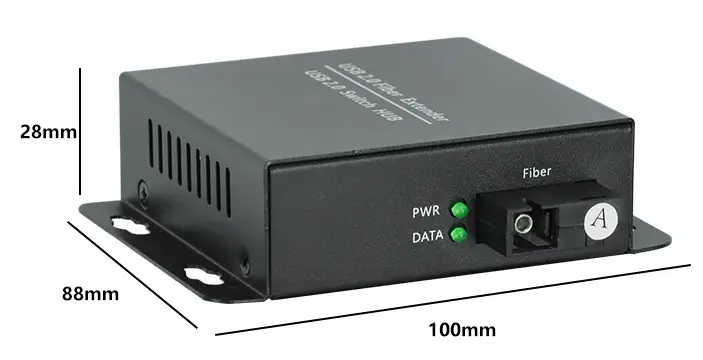

| Габарити | приблизно 100 × 88 × 28 мм |
| Вага (нетто) | ≈ 0,7 кг |
| Робоча температура | –20 °C … +70 °C |
| Температура зберігання | –40 °C … +85 °C |
| Вологість | 5–95% (без конденсації) |
Інструкція з підключення та експлуатації
Послідовність увімкнення
- Підключіть приймач (RX) до USB-порту комп’ютера.
- Підключіть адаптер живлення 5V DC до передавача (TX).
- Підключіть USB-пристрій (камера, флеш-накопичувач тощо) до передавача (TX).
Після підключення оптоволокна індикатор з’єднання повинен світитися. Після успішного розпізнавання USB-пристрою загоряється USB-індикатор.
Рекомендації
- Перед використанням на великій відстані рекомендується виконати тест “back-to-back” (з’єднати передавач і приймач коротким оптоволоконним патчкордом).
- Якщо комп’ютер не завантажується після підключення USB-пристрою, перевірте налаштування BIOS та встановіть жорсткий диск як перший пристрій завантаження.
Заходи безпеки
- Забезпечте захист від статичної електрики та наявність заземлення.
- Перед підключенням або відключенням кабелів рекомендується вимикати живлення пристрою.
- Оптичні компоненти є крихкими — підключайте оптоволокно обережно.
- Не дивіться безпосередньо в оптичний порт — оптичне випромінювання шкідливе для очей.
- Для вимірювання оптичної потужності використовуйте спеціальний оптичний вимірювач.
