MPO-решения для центров обработки данных: от коннектора до готового оптического канала
MPO — это не просто «патч-корд с большим количеством волокон». Это система, в которой коннекторы, адаптеры, trunk-кабели, кассеты, breakout-сборки и патч-корды должны иметь согласованную полярность и механическое исполнение. Ошибка всего в одном параметре может сделать канал неработоспособным, даже если все компоненты по отдельности полностью исправны.
На этой странице мы объясняем, как устроены MPO-решения, чем отличаются различные типы кабельных сборок, как работают схемы Type A/B/C и какие данные необходимы для правильного подбора оборудования.
Когда MPO-решение действительно выгодно
MPO целесообразно использовать там, где необходимо быстро смонтировать большое количество оптических каналов, сохранить порядок в телекоммуникационных шкафах и предусмотреть дальнейшее масштабирование сети. Заводская оконцовка сокращает количество монтажных операций на объекте, а модульная архитектура позволяет переходить от многоволоконной магистрали к LC-портам или непосредственно к параллельной оптике.
- Для нового ЦОД — как готовая структурированная магистраль между зонами и рядами.
- Для модернизации — для увеличения количества каналов без значительного расширения кабельных трасс.
- Для высокоскоростных портов — прямое MPO-подключение или специальный breakout в соответствии с картой трансивера.
- Для высокоплотных кроссов — больше волокон при меньшем количестве кабелей и модулей.
Что такое MPO
MPO — Multi-fiber Push On, стандартизированный многоволоконный оптический интерфейс на основе MT-ферулы. В отличие от LC или SC, где один коннектор обычно работает с одним волокном, MPO одновременно позиционирует один или несколько рядов оптических волокон.
Наиболее распространенные конфигурации кабельных сборок — 8, 12, 16 и 24 волокна. Выбор количества волокон определяется не только необходимой емкостью: он зависит от порта активного оборудования, трансивера, базовой архитектуры Base-8/Base-12/Base-16 и способа дальнейшего распределения каналов.
MPO и MTP® — в чем разница
MPO — общее название стандартизированного типа интерфейса. MTP® — зарегистрированная торговая марка US Conec для собственной серии высокоэффективных MPO-коннекторов. Таким образом, MTP®-коннектор относится к MPO-интерфейсам, однако не каждый MPO-коннектор является MTP®.
По данным US Conec, MTP®-коннекторы соответствуют стандартам MPO и могут соединяться со стандартными совместимыми MPO-интерфейсами. Однако взаимная механическая совместимость не отменяет необходимости проверки male/female, APC/UPC, количества волокон, полярности, ориентации ключа и допустимых оптических потерь.
Какие коннекторы может поставлять DTC Group
Комплектация подбирается под конкретный проект и бюджет. Мы можем предложить:
- оригинальные MTP®-коннекторы US Conec — когда бренд и серия прямо указаны в проекте или требуется соответствующее высокоэффективное исполнение;
- MPO-коннекторы SENKO — для профессиональных дата-центровых и телекоммуникационных систем с требованиями к брендированным компонентам;
- проверенные китайские MPO-коннекторы — для стандартных решений с оптимальным бюджетом и согласованными параметрами качества.
Для каждого варианта обязательно уточняются технические параметры, класс потерь и необходимый объем испытаний. Обозначение «аналог» не означает автоматического равенства всех оптических и механических характеристик.
Из каких компонентов состоит MPO-канал
- MPO trunk. Магистральная заводская кабельная сборка между двумя зонами коммутации.
- MPO-адаптеры. Устанавливаются в панелях и определяют механическую ориентацию key-up/key-down или key-up/key-up.
- Кассеты MPO–LC. Преобразуют многоволоконный MPO-интерфейс в отдельные LC duplex или LC simplex порты.
- Модульные панели. Фиксируют адаптеры, кассеты и запас кабеля в стойке.
- Патч-корды. Подключают кассету или MPO-порт непосредственно к активному оборудованию.
- Breakout/fanout сборки. Распределяют волокна одного MPO на LC, SC или несколько MPO-коннекторов.

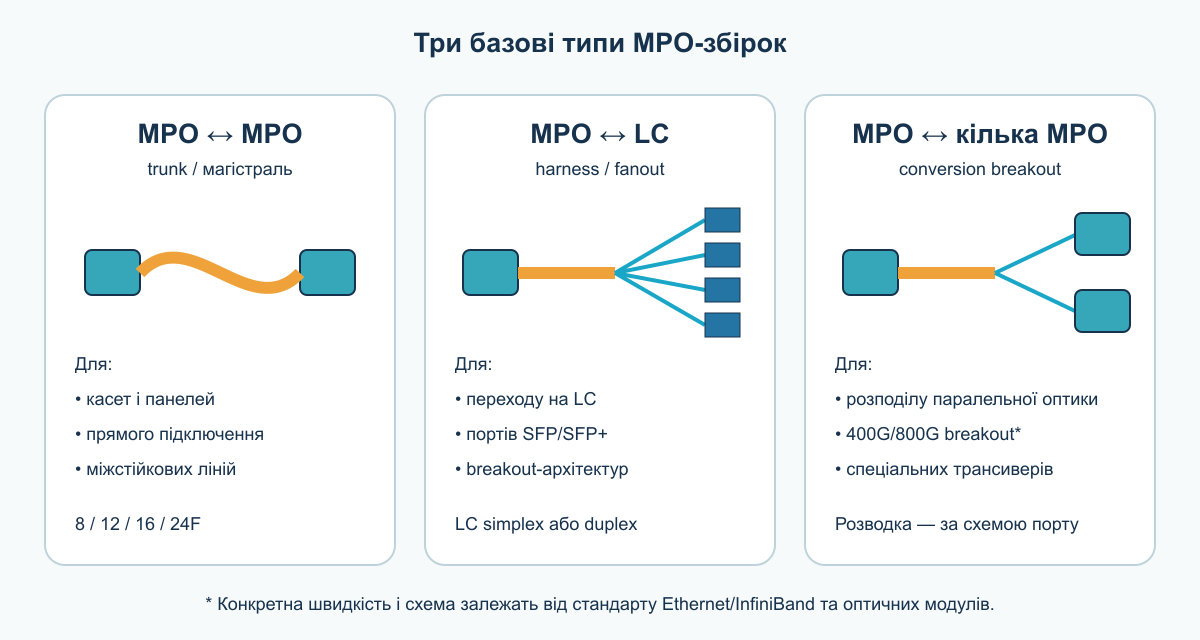

Типы кабельных сборок

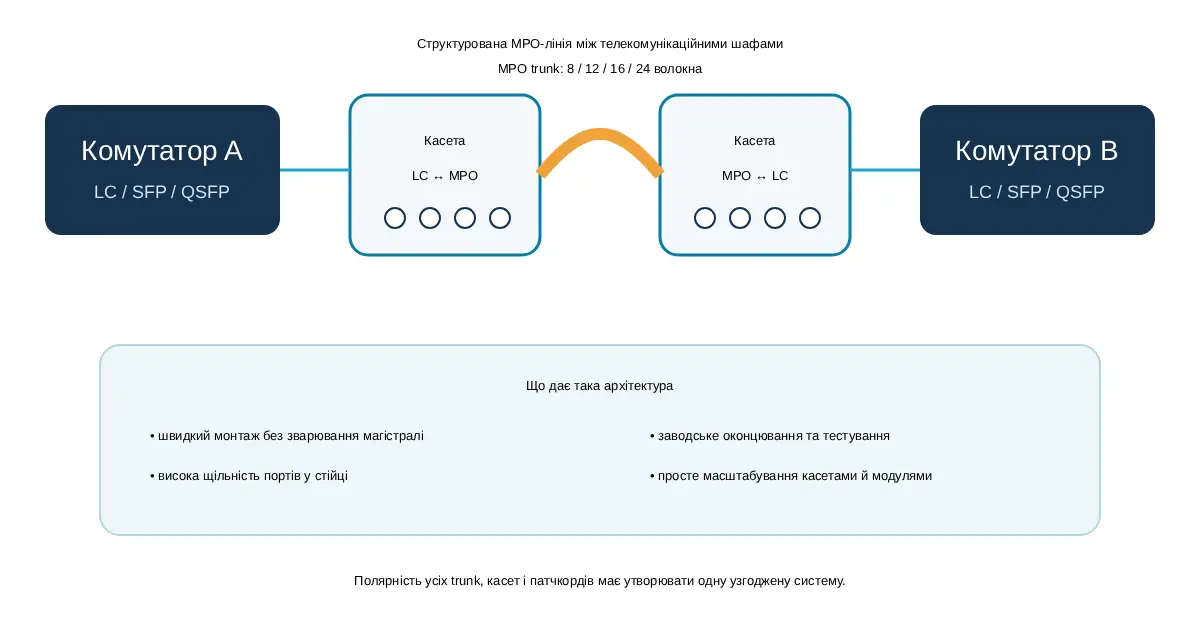

1. MPO–MPO trunk
Trunk — это основная магистраль. Чаще всего он соединяет две MPO-кассеты или две адаптерные панели. Кабель может содержать одну трубку с 8/12/16/24 волокнами или несколько отдельных MPO-сборок под общей внешней оболочкой.
Преимущества: быстрый монтаж, компактность, заводское качество оконцовки, отсутствие необходимости сварки на объекте. Ограничения: длину, полярность и тип разъемов необходимо правильно определить еще до производства.
 Single-mode |
 OM3 |
 OM4 |
2. MPO–LC breakout, harness или fanout
С одной стороны расположен MPO, с другой — отдельные LC-коннекторы. Такая сборка необходима, когда магистраль или параллельный порт требуется распределить на стандартные оптические интерфейсы.
Обозначения необходимо читать внимательно:
- MPO-8 → 8×LC simplex — восемь отдельных LC-коннекторов, то есть четыре дуплексных канала после попарной группировки;
- MPO-12 → 12×LC simplex — двенадцать LC-коннекторов, потенциально шесть дуплексных каналов;
- MPO-24 → 24×LC simplex — двадцать четыре LC-коннектора, потенциально двенадцать дуплексных каналов;
- если необходимы LC duplex, это следует прямо указать вместе со схемой попарной сборки.
Кроме общей длины кабеля, для harness-сборки задают длину от точки разветвления до LC-коннекторов, порядок маркировки и способ защиты ответвлений.
 MPO → 8×LC |
 MPO → 12×LC |
 MPO → 24×LC |
3. MPO → 2×MPO, 3×MPO или 4×MPO
Это конверсионные breakout-сборки для параллельной оптики. Они могут распределять высокоскоростной порт на несколько портов меньшей скорости. Например, в предоставленных материалах показаны специальные кабели MPO-12 → 2×MPO-4 для 800G/200G и MPO-16 → 2×MPO-8 для 400G/200G.
Такие примеры не являются универсальными. Карта волокон должна точно соответствовать конкретным трансиверам, режиму работы порта и документации производителя активного оборудования. Заказывать conversion breakout только на основании обозначений скоростей нельзя.
 MPO → 2×MPO |
 MPO → 3×MPO |
4. Армированные и многотрубные сборки
Для магистралей большой емкости используют несколько MPO-ветвей в общей оболочке. Для трасс с повышенным риском повреждения доступны усиленные или армированные конструкции. Тип армирования, минимальный радиус изгиба, тяговую нагрузку и способ прокладки необходимо согласовывать отдельно.
Male и female: что означают направляющие штифты
MPO-коннектор male имеет два направляющих штифта. Коннектор female имеет соответствующие направляющие отверстия. Для точного совмещения MT-ферул непосредственно соединяют male с female.
- male–male напрямую не соединяют: штифты будут препятствовать стыковке;
- female–female без соответствующего штифтового узла не обеспечит необходимого выравнивания;
- MPO-порты активного оборудования часто имеют направляющие штифты, поэтому патч-корд со стороны оборудования обычно требуется female, однако это обязательно необходимо проверять в документации трансивера.
Полировка APC и UPC
Одномодовые MPO-сборки в представленной номенклатуре преимущественно выполняются с APC, а многомодовые OM3/OM4 — с UPC/PC. APC имеет угловую торцевую поверхность и другую геометрию контакта. APC и UPC не следует механически соединять между собой: это может привести к высоким потерям и повреждению торцов.
Цвет корпуса является только вспомогательным признаком. Окончательный выбор необходимо осуществлять по маркировке и технической спецификации.

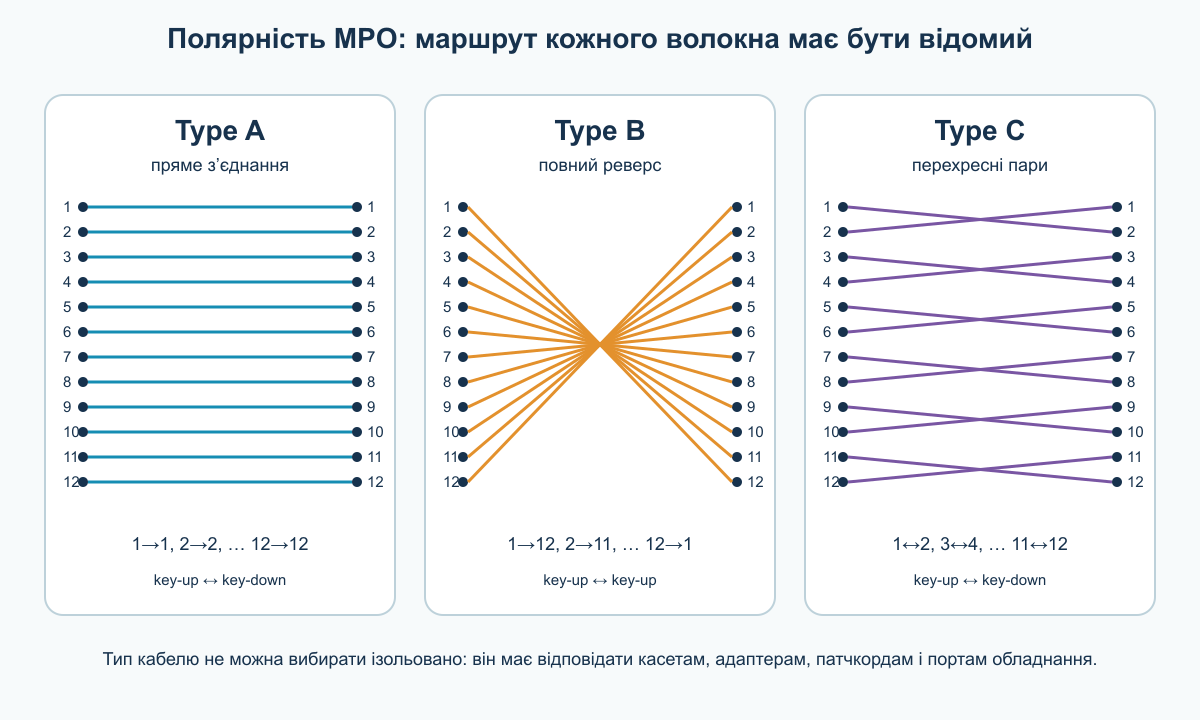

Полярность MPO: Type A, Type B и Type C
Полярность обеспечивает соответствие передатчика Tx приемнику Rx на противоположном конце канала. Для MPO одного только физического соединения недостаточно: необходимо понимать, на какую позицию приходит каждое волокно.
| Тип | Соответствие позиций для 12F | Ориентация ключа | Особенность |
|---|---|---|---|
| Type A | 1→1, 2→2 … 12→12 | key-up → key-down | Прямая магистраль; необходим переход Tx/Rx в другом компоненте канала |
| Type B | 1→12, 2→11 … 12→1 | key-up → key-up | Полный реверс; часто применяется для параллельной оптики |
| Type C | 1→2, 2→1; 3→4, 4→3 и т. д. | key-up → key-down | Попарное перекрещивание; преимущественно для дуплексных систем, не является универсальным решением для параллельной оптики |
Практическое правило: сначала определяют полную схему канала — оборудование, патч-корд, адаптер, кассета, trunk, кассета, адаптер, патч-корд, оборудование — и только после этого заказывают отдельные компоненты. Смешивание различных «методов» без сквозной карты полярности является одной из наиболее распространенных причин неработоспособности MPO-линии.
Base-8, Base-12, Base-16 и Base-24
| Архитектура | Типовая логика | На что обратить внимание |
|---|---|---|
| Base-8 | Группы по 8 волокон для многих параллельных интерфейсов SR4 | В 12-волоконной феруле часть позиций может не использоваться |
| Base-12 | Традиционная структурированная система по 12 волокон | Удобна для кассет и дуплексного распределения; не всегда оптимально использует волокна SR4 |
| Base-16 | 16 волокон для отдельных современных параллельных интерфейсов | Необходима совместимость именно с MPO-16 и картой порта |
| Base-24 | Высокая плотность и объединение двух 12-волоконных рядов | Более сложная полярность и распределение; необходима точная документация кассет |
Как выбрать оптическое волокно
Одномодовое G.657.A1
Подходит для одномодовых каналов и обладает повышенной устойчивостью к макроизгибам по сравнению с базовыми одномодовыми волокнами. Рабочие длины волн, допустимая дальность и соответствие категории кабельной системы должны определяться трансиверами и проектом канала.
OM3
Лазерно-оптимизированное многомодовое волокно 50/125 мкм для коротких каналов в ЦОД. Экономичный выбор в случаях, когда требуемая скорость и расстояние гарантированно соответствуют спецификации активного оборудования.
OM4
Многомодовое волокно 50/125 мкм с более высокой модальной полосой пропускания по сравнению с OM3. Обычно выбирается для большего запаса по расстоянию или для новых высокоскоростных линий. Точная допустимая длина зависит от стандарта Ethernet/InfiniBand, трансивера, количества соединений и оптического бюджета.
Прямое подключение или структурированная система
| Подход | Преимущества | Ограничения |
|---|---|---|
| Direct attach MPO–MPO | Меньше соединений, более низкие потенциальные потери, простая короткая трасса | Меньше гибкости при перекоммутации и модернизации |
| Trunk + кассеты MPO–LC | Удобное администрирование, LC-порты, модульность | Дополнительные соединения необходимо учитывать в бюджете потерь |
| Trunk + адаптерные панели MPO | Сохраняет многоволоконный интерфейс до активного оборудования | Требует особой дисциплины полярности и чистоты |
| Breakout harness | Без кассеты, прямой выход на LC или несколько MPO | Больше ответвлений возле оборудования; необходимы правильная организация и маркировка |

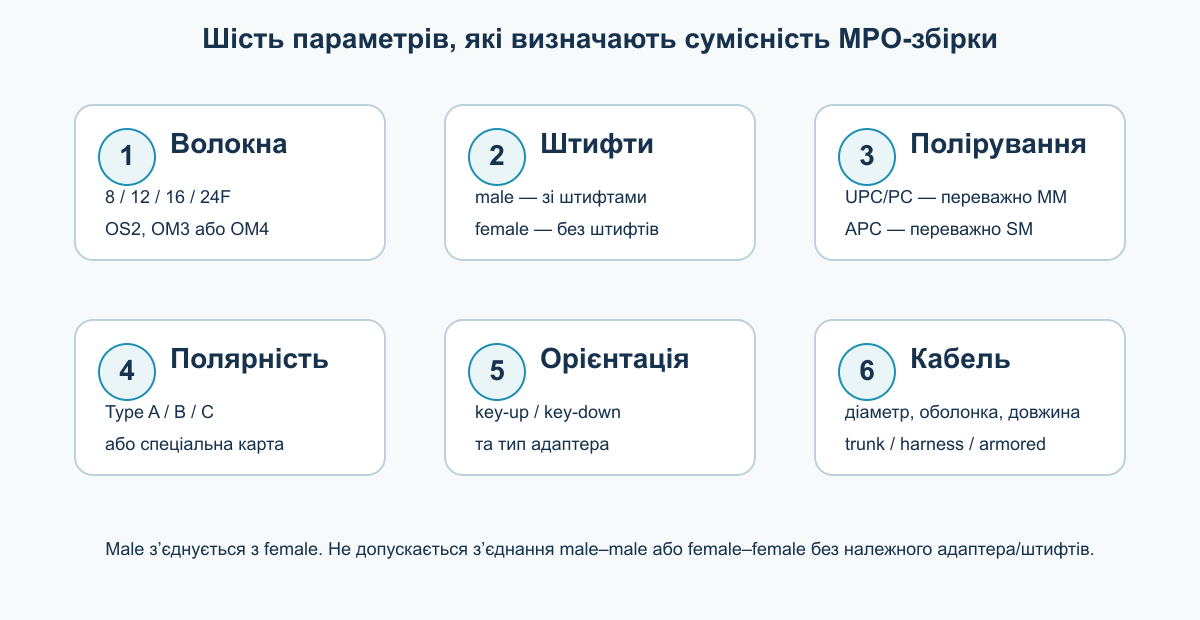

Алгоритм подбора MPO-решения
- Определить активное оборудование. Записать модели коммутаторов, трансиверов и режимы работы портов.
- Определить топологию. Прямое соединение, кассеты, адаптерные панели или breakout.
- Определить количество волокон. 8/12/16/24F в соответствии с портом и архитектурой.
- Выбрать волокно. G.657.A1, OM3 или OM4 с учетом дальности и оптического бюджета.
- Проверить male/female и APC/UPC. Отдельно для каждой точки соединения.
- Построить сквозную полярность. Обозначить позиции волокон и Tx/Rx от одного трансивера до другого.
- Определить длины. Учесть маршрут, вертикальные подъемы, запас в шкафах и допустимый сервисный запас.
- Определить оболочку. LSZH/FRNC, OFNR/OFNP, indoor/outdoor или армирование в соответствии с условиями объекта.
- Согласовать тестирование. Пределы IL/RL, полярность, индивидуальные протоколы и маркировку.
Монтаж, очистка и тестирование
- Не снимать защитный колпачок раньше, чем это необходимо для подключения.
- Перед каждым соединением проверять торец микроскопом и очищать инструментом для MPO.
- Не прикасаться руками к MT-феруле и направляющим отверстиям.
- Соблюдать минимальный радиус изгиба и допустимую тяговую нагрузку кабеля.
- Фиксировать кабель таким образом, чтобы вес магистрали не передавался на коннектор.
- Проверять все волокна, а не только один канал: непрерывность, полярность и вносимые потери.
- Для приемочных измерений заранее согласовать методику, эталонные шнуры и допустимые пределы.
Типичные ошибки
- заказ «MPO-12, 10 метров» без указания полярности и male/female;
- смешивание APC и UPC;
- предположение, что цвет корпуса полностью определяет оптические параметры;
- использование Type A/B/C без проверки кассет и конечных патч-кордов;
- путаница между количеством LC-коннекторов и количеством LC duplex портов;
- применение 12-волоконной сборки там, где трансивер требует MPO-16 или специальную карту волокон;
- отсутствие запаса оптического бюджета на кассеты, адаптеры и возможное загрязнение;
- подключение без предварительного осмотра и очистки торцов.
FAQ
Можно ли соединить MPO и MTP®?
Да, если оба изделия соответствуют совместимым стандартам MPO и совпадают по количеству волокон, male/female, типу полировки, ключу и полярности. Оптические характеристики конкретной пары необходимо проверять отдельно.
Какой MPO необходим для QSFP?
Это зависит от конкретного QSFP/QSFP-DD модуля и стандарта. Порт может использовать MPO-8, MPO-12, MPO-16 или другой интерфейс и различную карту волокон. Подбор выполняется по документации трансивера, а не только по форм-фактору QSFP.
Всегда ли для параллельной оптики необходим Type B?
Type B часто применяется в параллельной оптике, однако правильный вариант определяется полной архитектурой канала. Необходимо учитывать адаптеры, кассеты, патч-корды и разводку трансивера.
Что лучше: кассета MPO–LC или harness?
Кассета удобнее для регулярной перекоммутации и обеспечивает защиту внутренних ответвлений. Harness уменьшает количество соединений и может снизить потери, однако требует более тщательной организации ветвей возле оборудования.
Можно ли использовать 12F trunk для четырех дуплексных каналов?
Да, однако при использовании архитектуры Base-8 четыре волокна 12F-кабеля могут оставаться незадействованными. Альтернативой является конфигурация 8F, если она совместима со всеми компонентами системы.
Какие потери имеет MPO-коннектор?
Значения зависят от производителя, типа волокна, класса standard/low loss, качества торцов и условий тестирования. Допустимые IL/RL необходимо зафиксировать в заказе и подтвердить протоколом измерений.
Какие данные необходимо предоставить для подбора?
Модели трансиверов, количество и скорость каналов, схему соединения, типы панелей/кассет, длины трасс, требования к оболочке и желаемую архитектуру. Если система уже смонтирована — также фотографии маркировки коннекторов и адаптеров.
