Пассивные компоненты xWDM

Оптические мультиплексоры и пассивные устройства спектрального уплотнения xWDM

Технология спектрального уплотнения каналов WDM (Wavelength Division Multiplexing) является наиболее эффективным и экономически целесообразным способом масштабирования пропускной способности волоконно-оптических линий связи (ВОЛС). Она позволяет одновременно передавать десятки независимых информационных потоков (Ethernet 1G/10G/40G/100G, SDH, Fibre Channel) по одной паре волокон или даже по одному оптическому волокну на разных длинах волн. Применение пассивных оптических мультиплексоров исключает необходимость прокладки новых кабельных трасс или аренды дополнительных волоконных ресурсов.

Пассивные компоненты xWDM функционируют без подключения электропитания на базе прецизионных интерференционных тонкопленочных фильтров (TFF) или массивов планарных волноводов (AWG), что гарантирует предельно высокую отказоустойчивость и полную протокольную прозрачность сетевого тракта.

Основные классы оборудования xWDM в каталоге:

• Мультиплексоры и демультиплексоры CWDM (Coarse WDM): устройства грубого спектрального уплотнения, работающие по стандарту ITU-T G.694.2 в диапазоне от 1270 нм до 1610 нм с канальным шагом 20 нм. Каталог включает модули Mux/Demux на 4, 8, 16 или 18 оптических каналов для конфигураций Dual Fiber (передача по двум волокнам) и Single Fiber BiDi (встречная передача по одному волокну). По запросу модули оснащаются портами расширения (Upgrade / Expansion Port) для добавления новых волн или подключения измерительных систем мониторинга (Monitor Port 1%).
• Мультиплексоры DWDM (Dense WDM): системы плотного спектрального уплотнения с межканальным расстоянием 100 ГГц (0,8 нм) или 50 ГГц (0,4 нм) в стандартном C-диапазоне (сетка ITU-T G.694.1, окно прозрачности 1528–1565 нм). DWDM позволяет передавать до 40–96 каналов по одному оптическому тракту на расстояния в сотни километров с возможностью последующего оптического усиления сигналами EDFA и Raman.
• Спектральные фильтры FWDM (Filter WDM) и OADM: компактные устройства на базе диэлектрических фильтров для выборочного выделения и подмешивания длин волн (Optical Add-Drop Multiplexer). Фильтры FWDM широко применяются для интеграции сигналов кабельного телевидения (1550 нм) или OTDR-мониторинга (1625/1650 нм) в существующие пассивные линии связи PON (1310/1490 нм).

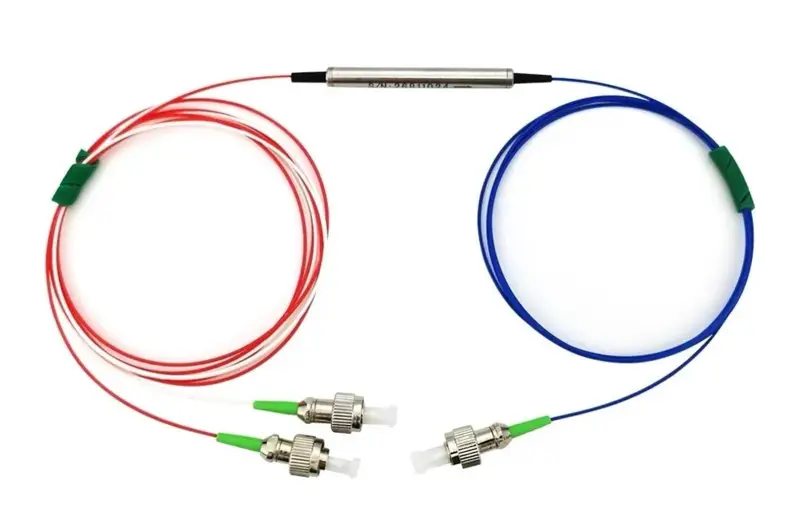

• Оптические циркуляторы (Optical Circulators): 3-портовые и 4-портовые невозвратные компоненты, в которых оптическое излучение передается строго последовательно от порта 1 к порту 2, а отраженный обратный сигнал перенаправляется в порт 3. Циркуляторы обеспечивают высокую межпортовую изоляцию (> 40–50 дБ) и минимальное затухание, что критично для систем двунаправленной передачи на одной длине волны и компенсаторов хроматической дисперсии.
• Устройства оптической защиты линий связи (OLP): модули резервирования оптических трасс 1+1 для установки в управляемые шасси FRM220, выполняющие автоматический переход на резервный оптический кабель в случае физического повреждения или обрыва основного волокна за время менее 20–50 мс.

Конструктивные варианты исполнения:

• Стоечные корпуса 19" 1U: готовые металлические шасси с разъемами LC/UPC или LC/APC на передней панели для установки в стандартные серверные и телекоммуникационные стойки.
• Модули для шасси (FRM220 и LGX): сменные кассеты для компактного размещения нескольких мультиплексоров в общей корзине с централизованным администрированием.
• Компактные боксы (Box / Cassette type): малогабаритные алюминиевые или пластиковые корпуса с кабельными выводами для монтажа непосредственно в оптические муфты, кроссы ODF или настенные боксы.

Преимущества оборудования xWDM от DTC GROUP:

• Минимальные оптические потери: использование прецизионных TFF-фильтров обеспечивает низкие показатели Insertion Loss (вносимого затухания) и стабильную ширину полосы пропускания при температурах от -40 до +85 °C.
• Официальная дистрибьюция: гарантийное обслуживание, сертификаты, безналичный расчет с НДС.
