Сервер последовательных устройств PLANET ICS-2400T (4×RS232/422/485 to Industrial Ethernet)

Сервер последовательных устройств PLANET ICS-2400T специально разработан для преобразования последовательной связи RS232, RS422 или RS485 в промышленный Fast Ethernet, что позволяет эффективно и недорого расширить сеть. В ICS-2400T доступны два порта 10/100BASE-TX RJ45 для ваших сетевых нужд. ICS-2400T — это экономящее время и средства решение для пользователей и системных интеграторов, позволяющее быстро преобразовать существующие последовательные устройства в Ethernet-сеть без замены оборудования и программного обеспечения.

Удалённое управление

Поскольку ICS-2400T обеспечивает простое подключение последовательного порта к Ethernet и TCP/IP-сети, удалённая сетевая система может эффективно управляться через веб-интерфейс, telnet и VCOM. Он поддерживает как режим приложений, так и последовательный режим для оповещений или подключения по IP-адресу, что экономит время администратора сети на обнаружение и локализацию проблем без визуального осмотра кабелей и устройств. Также доступны несколько вариантов подключения для крупных сетевых сред.

Стабильная работа в сложных условиях

ICS-2400T обеспечивает высокий уровень устойчивости к электромагнитным помехам и мощным электрическим импульсам, которые обычно встречаются на производственных площадках или в шкафах управления уличным движением. Диапазон рабочих температур от -40 до +75 °C позволяет размещать ICS-2400T практически в любых сложных условиях.

ICS-2400T в компактном металлическом корпусе со степенью защиты IP40 позволяет монтаж на DIN-рейку или на стену для эффективного использования пространства в шкафу. Также устройство оснащено интегрированным источником питания с широким диапазоном напряжения (12–48 В DC), что идеально подходит для работы по всему миру и систем с высокой доступностью, требующих двойного или резервного питания.

Двойное питание для высокой доступности сети

ICS-2400T имеет мощную систему двойного питания с широким диапазоном напряжения (12–48 В DC), которая интегрируется в автоматизационную сеть заказчика для повышения надёжности и бесперебойности работы. В приведённом ниже примере, если блок питания 1 выходит из строя, функция аппаратного резервирования автоматически активируется и продолжает питать ICS-2400T от блока питания 2 без перерыва в работе.

Эффективное оповещение об авариях для лучшей защиты

ICS-2400T имеет функцию Fault Alarm, которая оповещает пользователей о любых проблемах с сервером последовательных устройств. Благодаря этой функции пользователи не тратят время на поиск проблемы. Это экономит время и человеческие ресурсы. ICS-2400T поддерживает функцию оповещения о событиях, которая помогает диагностировать аномалии устройства через разрыв сетевого соединения или перезагрузку.

Цифровой вход и цифровой выход для внешней сигнализации

Благодаря цифровому входу и цифровому выходу на передней панели внешняя сигнализация помогает пользователям через цифровой вход обнаруживать и регистрировать состояние внешних устройств (например, датчика вторжения в дверь) и немедленно отправлять оповещение о событии администратору. Цифровой выход может использоваться для оповещения администратора, если на последовательном порту ICS-2400T появляется сигнал DCD, изменение DSR или отказ питания.

Применение

Система контроля доступа — традиционное применение

Большинство предприятий и государственных учреждений используют панели контроля доступа и карты Mifare или RFID для авторизации входа. Традиционно устройства контроля доступа используют интерфейс RS232 или RS485 с кабелями, подключающимися к серверу авторизации. Применяя ICS-2400T, устройство контроля доступа может расширить сеть на большие расстояния через интерфейсы Ethernet. Кроме того, ICS-2400T можно подключить к xDSL-роутеру для получения доступа к Интернету, чтобы настраивать и контролировать систему доступа через Интернет.

Управление технологическими процессами

Для мониторинга, конфигурирования и управления роботизированными конвейерами и другими производственными машинами требуется PLC (программируемый логический контроллер). ICS-2400T можно настроить в режиме TCP Server и подключить к PLC. Таким образом администратор может настраивать и отдавать команды через Fast Ethernet-интранет для удалённого управления PLC, не находясь непосредственно у машины ввода/вывода.

Управление движением в системах видеонаблюдения — режим Pair Connection

Используя режим Pair Connection через оптоволоконный патч-корд, ICS-2400T может расширить расстояние между устройствами через интерфейсы RS232, RS422 и RS485, делая удалённое управление этими устройствами из центра мониторинга проще и эффективнее.

Ключевые особенности

Последовательный интерфейс

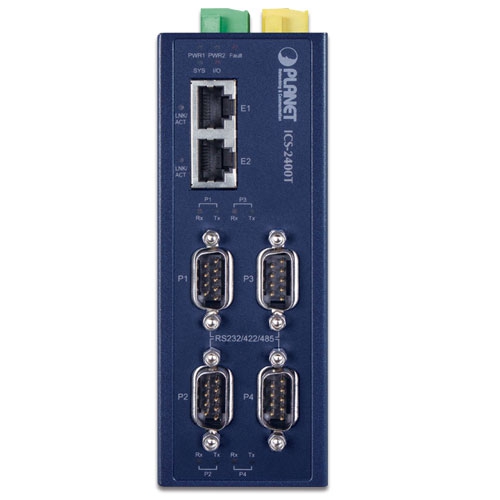

• Четыре интерфейса DB9 поддерживают RS232, 2-проводный RS485, 4-проводный RS485 и RS422
• Асинхронная скорость передачи данных до 921600 бит/с
• Режимы работы: VCOM, RFC2217, TCP Server, TCP Client, UDP, Remote Pair и Serial Telnet

Ethernet-интерфейс

• 2-портовый интерфейс 10/100BASE-TX RJ45 с автоматическим определением MDI/MDI-X
• Порты Ethernet поддерживают режим коммутатора или каскадирования для удобного подключения

Управление

• Поддержка IPv4 и IPv6 dual stack
• Удалённые интерфейсы управления:
  • Веб-интерфейс на основе IP
  • Telnet-консоль
  • Windows-утилита VCOM для поиска, мониторинга и настройки
• IP NTP (Network Time Protocol) и DNS
• Стандартный TCP/IP-интерфейс и разнообразные режимы работы
• Поддержка протоколов: ARP, ICMP, TCP/IP, UDP, HTTP server, DHCP client, Telnet server/client
• Выбор режима работы последовательного порта через интерфейс управления
• Режим Pair Connection для соединения двух последовательных устройств через сеть
• Максимум 4 хоста в режиме TCP Client
• Обновление прошивки через HTTP
• Контроль доступа по IP для предотвращения несанкционированного использования
• Оповещения о событиях:
  • Удалённый Syslog-сервер
  • SNMP trap
  • Встроенный зуммер
  • Релейный выход тревоги
  • Цифровой выход (ICS-2400T)
• DHCP client для назначения IP-адреса
• Утилита PLANET Smart Discovery автоматически находит устройства в сети

Промышленный корпус и монтаж

• Металлический корпус IP40
• Возможность монтажа на DIN-рейку и на стену

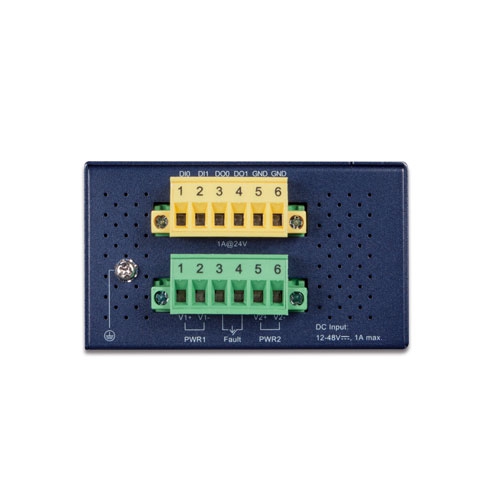

• Резервное питание:
  • 12–48 В DC с защитой от переполюсовки
• Защита Ethernet от ESD 6000 В
• Рабочая температура от -40 до +75 °C
• Устойчивость к падению, ударам и вибрации для промышленного использования
• Расширенные LED-индикаторы для диагностики сети
• Кнопка Reset для возврата к заводским настройкам

Цифровой вход и цифровой выход

• 2 цифровых входа (DI)
• 2 цифровых выхода (DO)
• Интеграция датчиков в систему автоматической тревоги
• Передача тревоги в IP-сеть через email и SNMP trap
