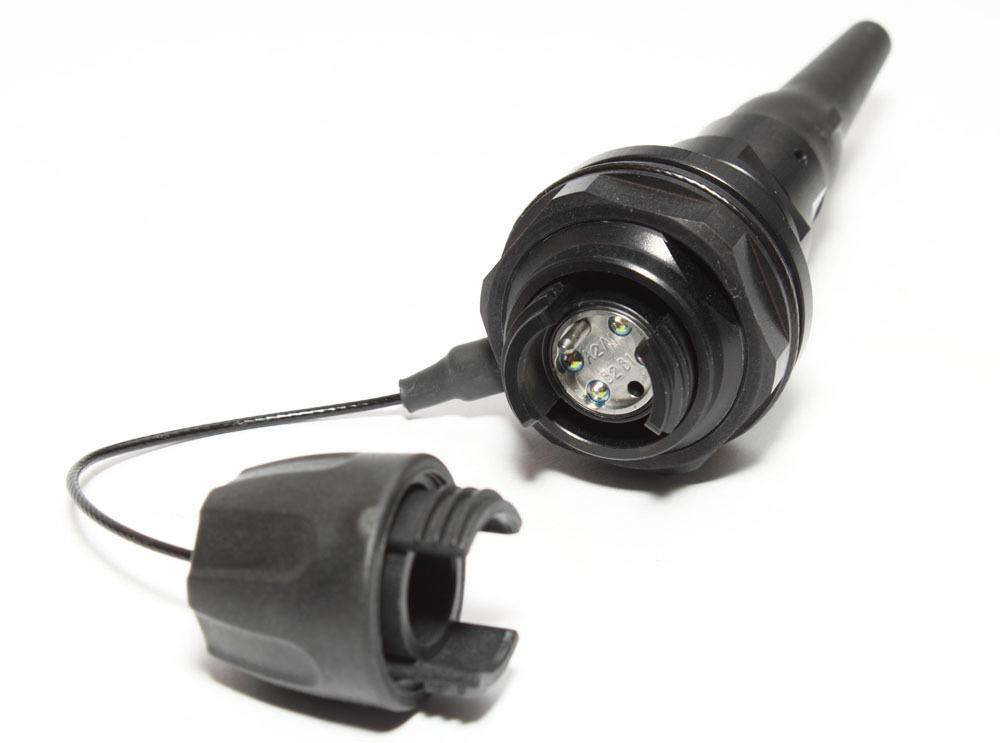

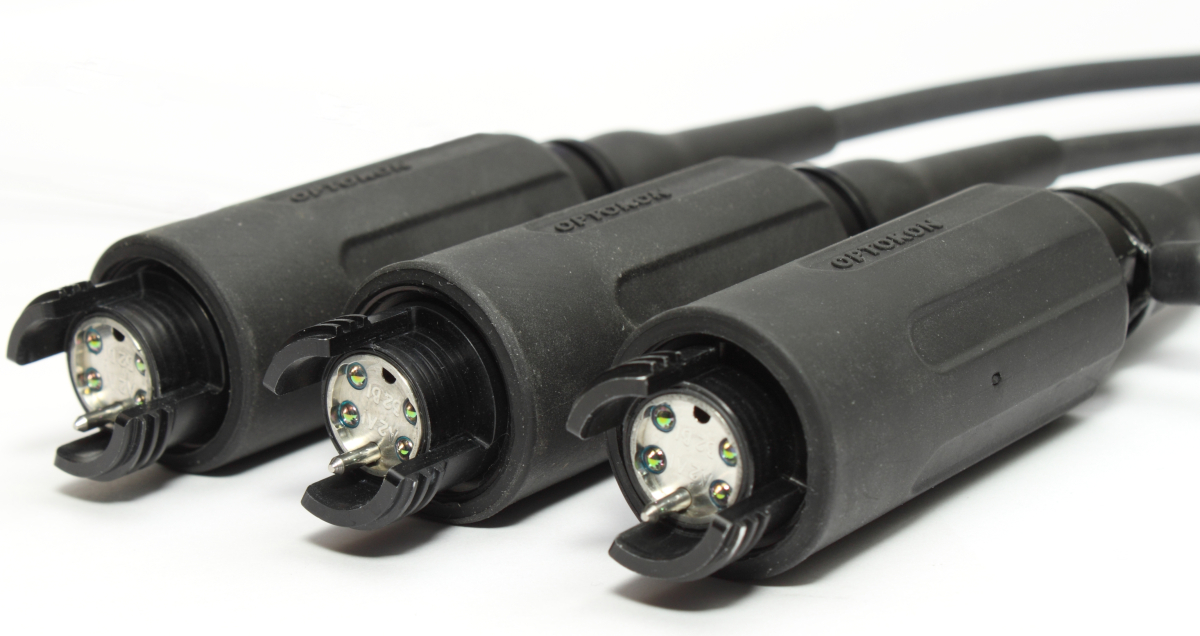

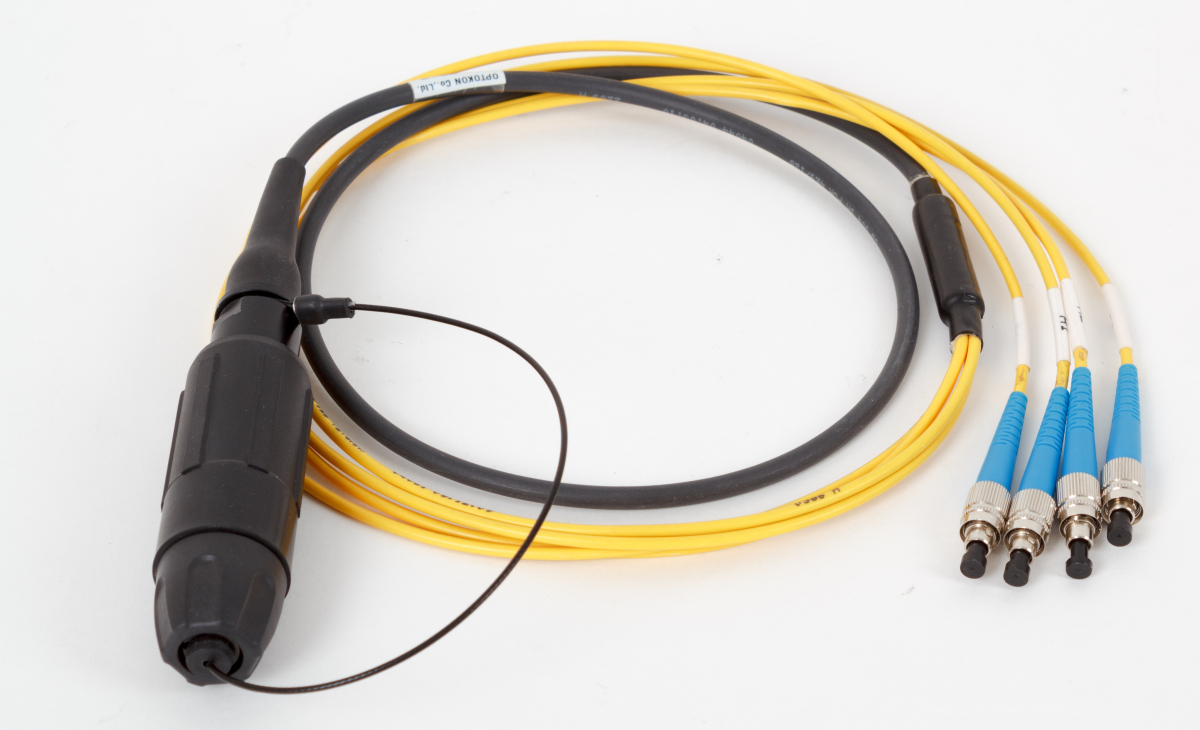

Защищенные полевые оптические патчкорды HMA стандарта MIL-DTL-83526

HMA - самый популярный разъем, используемый в военных целях во всем мире

Уже более 25 лет OPTOKON предлагает специальные оптические соединители HMA, основанные на технологии расширенного луча (Expanded Beam Technology). Использование этой технологии означает, что наши соединители HMA обеспечивают превосходные характеристики передачи данных в течение многих циклов подключения. Отличные оптические характеристики остаются неизменными даже под воздействием механических нагрузок, воздействия окружающей среды и суровых условий окружающей среды. Поскольку нет прямого контакта между контактными поверхностями, соединения Expanded Beam являются относительно нечувствительными к загрязнению. При нормальных условиях почти нет необходимости в очистке каждые 5000 циклов соединения. Это обеспечивает надежную и безопасную передачу данных. Серия разъемов OPTOKON HMA Expanded Beam в соответствии со спецификацией MIL-DTL-83526 разработана для применения в суровых условиях, таких как военная тактическая связь, авиация, морские системы, внешнее телерадиовещание, горнодобывающая промышленность, связь в тяжелой промышленности, нефтехимическая промышленность и заводы. Инновационная конструкция обеспечивает возможность развертывания в самых сложных условиях, где требуется высокая производительность и максимальная надежность. Благодаря использованию технологии расширенного луча, система точного оптического выравнивания обеспечивает защиту от воды (IP 68), грязи, пыли, масла и других загрязнений. Гермафродитная муфта HMA устраняет необходимость в адаптерах и соединительных элементах. Гермафродитные корпуса обеспечивают быструю установку, позволяя создавать одномодовые и многомодовые линии связи с низкими потерями на широком спектре систем - от симплексного волокна до восьми волокон, а с новой конструкцией - до 16 волокон.

OPTOKON HMA идеально подходит для соединений в сложных условиях окружающей среды, где требуется минимальное техническое обслуживание и быстрый ремонт. Соединители HMA доступны в трех основных типах:

Коннекторы HMA "Expanded Beam" предназначены для соединения узлов тактической сети с помощью кабелей с оптическими волокнами. Используемая технология расширенного светового пучка обеспечивает передачу сигналов по оптическим линиям в полевых условиях в суровых условиях окружающей среды.

Особенности и технические характеристики:

• Усовершенствованная технология расширенного луча (Expanded Beam)
• Спецификация MIL-DTL-83526
• Гермафродитное соединение
• От 1 до 4 (8) волоконных каналов Одномодовых или многомодовых
• Прочная полевая конструкция разъема, ремонтируемая в полевых условиях
• Ключевое подключение для "слепой стыковки

Преимущества:

•  Отличные оптические характеристики
• Нет необходимости в адаптерах
•  Недорогой ремонт в полевых условиях с низким временем простоя
• Легко чистится, без специальных инструментовМатериалы/цветы:
•  Черный анодированный алюминиевый корпус из черного анодированного алюминия
•  Разъем HMA-M с черной заглушкой

Применение:

• Телерадиовещание
• Военная связь
• Промышленность
•  Нефтехимия

Помимо военных оптических сетей, HMA подходит для широкого спектра применений, таких как подключение в сфере тяжелой промышленности, нефтехимии, временные оптические линии передачи сигнала. Инновационная конструкция обеспечивает возможность использования в самых сложных условиях, где требуется высокая производительность и максимальная надежность. Благодаря технологии расширенного луча система точного оптического выравнивания обеспечивает защиту от воды, грязи, пыли, масла и других загрязнений.

Гермафродитные корпуса обеспечивают быструю установку, обеспечивая создание одномодовых и многомодовых линий связи с низкими показателями потерь в различных форматах, начиная от одномодового волокна и заканчивая четырехмодовым волокном. OPTOKON HMA идеально подходит для использования в экстремальных условиях, где необходимо минимальное техническое обслуживание и быстрая ремонтопригодность.

HMA-J	HMA-M	HMA-S
Внесені втрати	50/125 на 850/1300 нм 0,7 дБ тип., 1,0 дБ макс. 9/125 на 1310/1550 нм 1,0 дБ тип., 1,5 дБ макс.	Типово 0,8-1,8 дБ при 1310, 1550 нм Одномодовий Типово 0,5-1,0 дБ при 850, 1300 нм Багатомодовий
Зворотні втрати	9/125 на 1310/1550 нм >32 дБ
Стійкість	мінімум 3000 циклів з'єднань
Робоча температура	від -55 до +85 °C	від -40 до +85 °C
Температура зберігання	від -55 до +85 °C	від -55 до +85 °C
Занурення у воду	занурення на глибину 2м тривалістю 24 години	занурення на глибину 15м
Вібрація синусоїдальна	10-500 Гц, 3 напрямки, амплітуда 0,75 мм при прискоренні 10 g	10 - 500 Гц, 3 напрямки, амплітуда 0,75 мм при прискоренні 10g
Стійкість до вільного падіння	500 падінь на бетон із висоти 1,2 м
Стійкість до удару	4000 ударів із прискоренням 40 g
Стійкість до розриву	Розтяжність до 1500 Н, залежно від кабелю
Стійкість до роздавлювання	6,7 кН
Кабельні  варіації	Сумісний із тактичним кабелем: штекер: 5,0 - 5,5 мм, перемичка: 2,8-5,5 мм o/d		Сумісний з тактичним кабелем: штекер < 6  мм o/d, перемичка < 3 мм o/d
