QSFP28 модули 100G LWDM4 LR4/ER4/ZR4 (до 100 км)

Линейка QSFP28 100G LWDM4 предназначена для построения магистральных и операторских каналов 100G Ethernet на дистанции от 10 до 100 км по одномодовому волокну. Модули используют четыре оптических канала по 25 Гбит/с в диапазоне 1295–1310 нм (LWDM4) с мультиплексированием в одном дуплексном разъёме LC.

Серия включает исполнения LR4, ER4 и ZR4, которые покрывают задачи от связки дата-центров и кампусных сетей до региональных и магистральных линий связи. Лазеры DFB/EML и приёмники PIN / APD обеспечивают устойчивую работу на больших расстояниях, низкий BER и совместимость с оборудованием, поддерживающим 100GBASE-LR4 / ER4 / ZR4.

Ключевые особенности серии

• Скорость передачи: 100 Гбит/с QSFP28, 4×25 Гбит/с по LWDM4-каналам.
• Оптика: дуплексный LC, одномодовое волокно G.652.
• Дистанции:

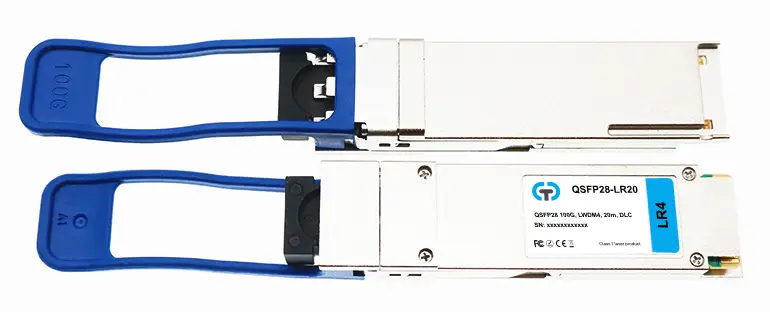

  • LR4 – до 10/20 км (QSFP28-10 / QSFP28-20 / QSFP28-20D).

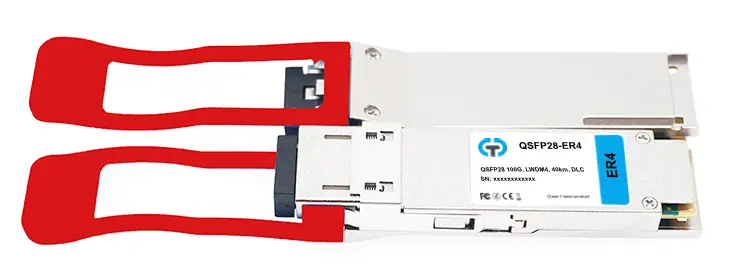

  • ER4 – до 40/60 км (QSFP28-40 / QSFP28-40D / QSFP28-60D).

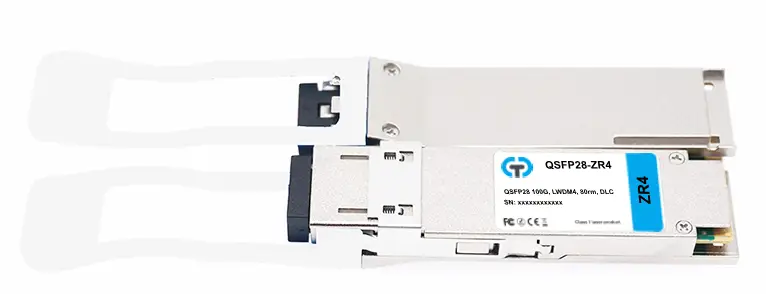

  • ZR4 – до 80/100 км (QSFP28-80 / QSFP28-100).
• Совместимость со стандартными SMF-линиями 100G Ethernet, для части модулей – также с OTU4 (100G OTN). [oai_citation:3‡QSFP28-80.pdf](sediment://file_00000000bb6071f4916506e0762196d7)
• Горячая замена QSFP28, питание +3.3 V, типичное энергопотребление около 4.5–6.5 Вт в зависимости от модели.
• Полностью металлический корпус и поддержка DDM для мониторинга мощности, температуры и напряжения.

Области применения

• 100G магистральные и региональные каналы операторов связи.
• Соединение дата-центров, ядровых и кампусных коммутаторов.
• DWDM/ROADM-системы в 100G-диапазоне.
• Городские оптические сети (Metro Ethernet, IP/MPLS).

Сводная таблица модулей QSFP28 100G LWDM4 LR4/ER4/ZR4

*Реальная максимальная дистанция зависит от затухания линии (дБ/км), качества сварок, коннекторов и пассивных элементов (муксы, сплиттеры и т.п.).
