PLANET GT-1205A — гигабитный медиаконвертер с двумя SFP-слотами 100/1000BASE-X
Гигабитный медиаконвертер PLANET GT-1205A обновлён и оснащён двумя SFP-слотами, поддерживающими 100BASE-FX или 1000BASE-X SFP-модули, а также имеет ряд дополнительных функций:
- DIP-переключатель для выбора поддержки 100FX или 1000X SFP-модулей на двух SFP-слотах
- DIP-переключатель для выбора режима работы: 3-портовый коммутатор или резервирование
- Аппаратный резервируемый оптический порт
Удобное подключение и увеличенная дальность передачи

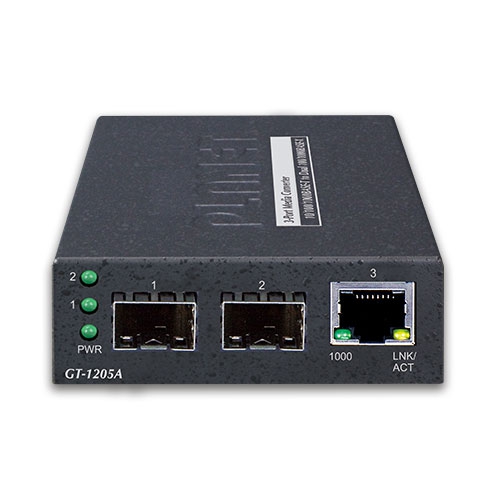

GT-1205A оснащён одним портом 10/100/1000BASE-T и двумя SFP-слотами, что позволяет выполнять преобразование между сетями 10/100/1000BASE-T и 100/1000BASE-X. Два SFP-слота обеспечивают гибкость подключения — можно использовать одномодовые или многомодовые SFP-модули, а также их комбинацию.
GT-1205A обеспечивает высокую надёжность и гибкость, позволяя увеличивать расстояние передачи данных до 550 м или 2 км (многомодовое волокно) и до 10/20/40/80/120 км (одномодовое или WDM-волокно) в зависимости от установленных SFP-модулей 100/1000BASE-SX/LX.
DIP-переключатель для выбора 100FX или 1000X SFP-модулей

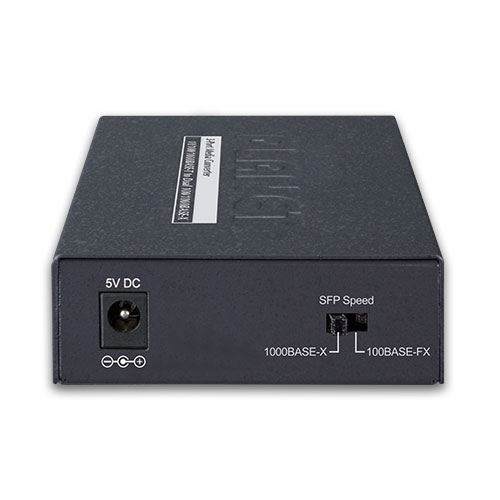

С помощью встроенного DIP-переключателя на задней панели GT-1205A можно задать поддержку 100BASE-FX или 1000BASE-X SFP-модулей на двух SFP-слотах. Это позволяет гибко подбирать тип модулей и строить оптические линии от 550 м / 2 км (многомодовое волокно) до 10/20/40/80/120 км (одномодовое или WDM-волокно) с использованием SFP-модулей серии PLANET MFB/MGB.
Режим 3-портового коммутатора или 2 оптических порта в резервировании
С помощью DIP-переключателя GT-1205A можно настроить как 3-портовый Ethernet-коммутатор или как 2-портовый медиаконвертер с резервированием. В режиме 3-портового коммутатора GT-1205A работает по схеме Store-and-Forward с высокой производительностью. В режиме 2-портового резервирования устройство обеспечивает быстрое переключение оптического линка для критически важных приложений.
В режиме резервирования поддерживается функция авто-восстановления. Если порт назначения пакета оказывается недоступен (link-down), трафик автоматически переключается на другой порт резервной пары. После восстановления основного линка передача возвращается на основной порт.
Простое развертывание: отдельно или в шасси
Гигабитный медиаконвертер GT-1205A может использоваться как отдельное устройство или как модуль, устанавливаемый в шасси медиаконвертеров PLANET серий MC-700 и MC-1500. Такое шасси обеспечивает централизованное питание для GT-1205A и позволяет обслуживать оптическую сеть из одного места.
В режиме 3-портового коммутатора устройство работает по схеме Store-and-Forward и предотвращает потерю пакетов благодаря IEEE 802.3x Flow Control (full-duplex) и Back Pressure (half-duplex).
Plug & Play установка
GT-1205A полностью соответствует стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/FX, IEEE 802.3ab 1000BASE-T и IEEE 802.3z 1000BASE-SX/LX, поэтому установка гигабитного медиаконвертера выполняется быстро и просто — по принципу plug and play.
Применение
Увеличение расстояния гигабитных Ethernet-линий
GT-1205A напрямую конвертирует среду передачи между гигабитным оптическим интерфейсом и медным интерфейсом на витой паре. Например, устройство может использоваться между гигабитным оптическим коммутатором и гигабитным медным сетевым адаптером для выполнения конвертации и передачи данных.
Таким образом можно легко увеличить расстояние передачи данных по гигабитной медной линии до 550 м и более (в зависимости от SFP-модуля). Благодаря двум SFP-портам GT-1205A позволяет добавить гигабитный оптический аплинк к существующему медному коммутатору без необходимости заменять его на гигабитный оптический коммутатор. При использовании гигабитного оптического канала GT-1205A даёт возможность передавать видеопоток от камеры на расстояние до 120 км к локальному сетевому видеорегистратору (NVR).
Оптоволоконные сети для провайдеров, интеграторов, предприятий и частных домов
Благодаря высокой производительности и простоте установки GT-1205A подходит для построения сетей FTTH (Fiber to the Home — оптика до квартиры/дома), FTTC (Fiber to the Curb — оптика до улицы/района) и FTTB (Fiber to the Building — оптика до здания). GT-1205A также отлично подходит для небольших офисов и сетей малого и среднего бизнеса.
Резервирование оптических линий для критически важных приложений
GT-1205A разработан для оптоволоконных сетей, в которых требуется быстрое резервирование канала. Благодаря функции авто-восстановления в резервном режиме устройство оперативно реагирует на отказ линка, что делает его подходящим для использования в критичных системах.
Ключевые возможности
Стандарты
- Соответствует IEEE 802.3 10BASE-T
- Соответствует IEEE 802.3u 100BASE-TX/100BASE-FX
- Соответствует IEEE 802.3ab 1000BASE-T
- Соответствует IEEE 802.3z 1000BASE-SX/LX
- IEEE 802.3x управление потоком в режиме full-duplex, back pressure в half-duplex для предотвращения потерь пакетов
Интерфейсы
- Два оптических SFP-слота 100BASE-FX/1000BASE-SX/LX
- Один медный порт 10/100/1000BASE-T с функцией auto MDI/MDIX
- Автосогласование для 10/100/1000BASE-T; half/full-duplex для 10/100Mbps, full-duplex для 1000Mbps
- Поддержка Jumbo Frame до 10K
- Прозрачная передача IEEE 802.1Q Tag VLAN, поддержка multicast pass-through
Резервирование
- Автоопределение статуса линка и резервирование на двух портах с одинаковым типом разъёма
- В каждый момент времени активен только Primary-порт или Backup-порт
- При отказе Primary-порта трафик автоматически переключается на Backup-порт
- После восстановления Primary-порта трафик автоматически возвращается на него
- Аппаратное резервирование оптического порта
Механические характеристики
- Внешний блок питания 5V/2.5A DC
- LED-индикаторы для удобной диагностики сети
- DIP-переключатель выбора 100FX или 1000X SFP-модулей на двух SFP-слотах
- DIP-переключатель выбора режима: 3-портовый коммутатор или резервирование
- Компактный размер, простая установка
- Совместим с 10"/19" шасси медиаконвертеров PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48)
- Поддерживается настенное крепление и установка на DIN-рейку
Технические характеристики
| Характеристики интерфейсов | |
|---|---|
| Аппаратная версия | 4 |
| Порты | Медный: 1 x 10/100/1000BASE-T порт Оптический: 2 x 100/1000BASE-X SFP-слота |
| Кабель | Витая пара 10BASE-T: 2-парный UTP Cat.3, 4, 5, до 100 м 100BASE-TX: 2-парный UTP Cat.5, 5e, до 100 м 1000BASE-T: 4-парный UTP Cat.5e, 6, до 100 м Оптоволоконный кабель 1000BASE-SX: Многомодовое волокно 50/125 μm или 62.5/125 μm, от 220/550 м до 2 км (в зависимости от SFP). 1000BASE-LX: Одномодовое волокно 9/125 μm, на расстояние 10/20/40/80/120 км (в зависимости от SFP-модуля). 100BASE-FX: Многомодовое волокно 50/125 μm или 62.5/125 μm, до 2 км (в зависимости от SFP-модуля). Одномодовое волокно 9/125 μm, на расстояние 20/40/60 км (в зависимости от SFP-модуля). |
| Аппаратные характеристики | |
| Архитектура коммутации | Store and Forward |
| Управление потоком | Back pressure для half-duplex IEEE 802.3x pause frame для full-duplex |
| Коммутационная матрица (Fabric) | 6Gbps |
| Пропускная способность (пакетов в секунду) | 4.4Mpps |
| Максимальный размер пакета | 10K байт |
| LED-индикация | Система: Один индикатор питания (PWR, зелёный) Оптические порты: Два индикатора LNK/ACT (зелёный) Медный порт: Один индикатор скорости (зелёный), один LNK/ACT (оранжевый) |
| Габариты (Ш x Г x В) | 94 x 70.3 x 26.2 мм |
| Вес | 180 г (только устройство) |
| Требования по питанию | 5V DC, до 2A |
| Потребляемая мощность | 2.8 Вт / 9.5 BTU (максимум) |
| Условия эксплуатации | |
| Рабочая температура | 0 ~ 50 °C |
| Температура хранения | -10 ~ 70 °C |
| Рабочая влажность | 5 ~ 95% относительной влажности (без конденсации) |
| Влажность хранения | 5 ~ 95% относительной влажности (без конденсации) |
| Соответствие стандартам | |
| EMI / Безопасность | FCC Class B, CE |
| Соответствие стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Flow Control |
