1G медиаконвертер SFP > 1G/100BASE-T PoE 802.3af/at/bt (неуправляемый) GT-805A-PD - Planet

Гигабитная сеть с энергосбережением

В соответствии с мировым трендом энергоэффективности компания PLANET представила медиаконвертер нового поколения Gigabit Networking PoE PD Media Converter – GT-805A-PD. В GT-805A-PD реализованы следующие современные концепции:

• Питание по PoE IEEE 802.3af/at/bt, вход 48–54 В DC по линии Ethernet
• Простая установка и использование
• Компактный корпус
• Удобная диагностика и поиск неисправностей

PLANET GT-805A-PD — это 802.3at PoE+ PD медиаконвертер 10/100/1000BASE-T в 100/1000BASE-X SFP, оснащённый удобным и экономичным решением по питанию PoE 802.3af/at/bt. В отличие от более ранних моделей медиаконвертеров PLANET, которые требовали отдельного DC-адаптера, GT-805A-PD может питаться напрямую от любого PoE PSE-оборудования по стандартам 802.3af/at/bt.

Два варианта питания для гибкого развертывания

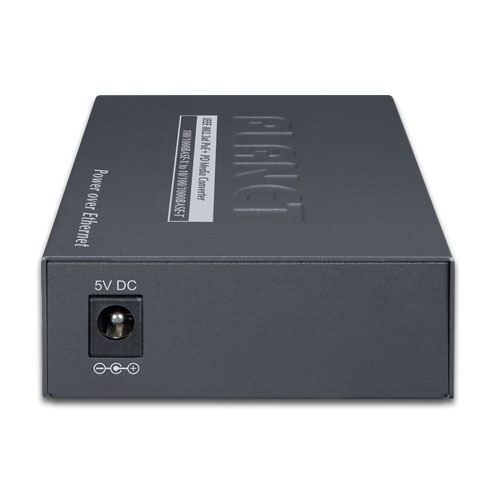

GT-805A-PD поддерживает два варианта питания (PoE IEEE 802.3af/at/bt 48–54 В DC по линии Ethernet и дополнительный вход 5 В DC), что повышает надёжность системы и время безотказной работы. Выбор схемы питания зависит от режима работы устройства: как PoE PD медиаконвертер, питающийся по PoE, или как стандартный гигабитный медиаконвертер с внешним адаптером 5 В.

Высокая производительность и стабильная связь на больших расстояниях

GT-805A-PD увеличивает дистанцию передачи данных, обеспечивая гигабитную скорость через SFP-слот и установленный SFP-трансивер. Он выполняет медиаконверсию между 10/100/1000BASE-T и 1000BASE-SX/LX для различных оптоволоконных приложений. Доступные SFP-интерфейсы с LC-разъёмом приведены ниже:

Расширенные интеллектуальные функции управления

GT-805A-PD поддерживает auto MDI/MDI-X на медном порту и оснащён DIP-переключателем для настройки функции Link Fault Passthrough (LFP). LFP включает механизмы Link Loss Carry Forward (LLCF) и Link Loss Return (LLR). LLCF/LLR позволяют мгновенно уведомить администратора о проблемах с линком и упростить мониторинг сети. DIP-переключатель позволяет включать или отключать функцию LFP.

• LLCF означает, что при потере линка по медной линии (TP), к которой подключено устройство, медиаконвертер разрывает передачу данных по оптическому порту.
• LLR (Link Loss Return) означает, что при потере линка по оптической линии, к которой подключено устройство, медиаконвертер также прекращает передачу по оптике.

Обе функции обеспечивают оперативное обнаружение проблем с каналом связи и повышают эффективность мониторинга сетевой инфраструктуры.

Работа как автономное устройство или в составе шасси

GT-805A-PD позволяет легко объединять два различных сегмента сети. Он может работать как самостоятельный медиаконвертер с питанием от DC-адаптера или как модуль, устанавливаемый в 19-дюймовые шасси медиаконвертеров PLANET на 7/15 слотов (MC-700/MC-1500/MC-1500R/MC-1500R48). Такие шасси обеспечивают централизованное питание для GT-805A-PD и позволяют обслуживать оптоволоконную сеть из одного места.

Поскольку гигабитный медиаконвертер полностью соответствует стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T и IEEE 802.3z 1000BASE-LX/SX, его установка выполняется быстро и просто по принципу Plug and Play. GT-805A-PD также поддерживает управление потоком (flow control) и back pressure в полудуплексном режиме для предотвращения потери пакетов.

Применение

Сочетание PoE PD и увеличения расстояния гигабитного Ethernet

Так как гигабитный RJ45-порт GT-805A-PD поддерживает питание PoE PD, устройство может получать питание от любого PoE PSE-оборудования по стандартам 802.3af/at/bt, что уменьшает зависимость от розеток и отдельных блоков питания.

GT-805A-PD напрямую конвертирует среду передачи между гигабитной оптической линией и медной витой парой. Например, его можно использовать между гигабитным оптическим коммутатором и гигабитным медным сетевым адаптером для выполнения конвертации и передачи данных.

Благодаря конверсии можно легко увеличить расстояние передачи по медному гигабитному кабелю до 550 м и более (в зависимости от SFP-модуля). Имея один SFP-слот, GT-805A-PD позволяет добавить гигабитный оптический аплинк к существующему медному коммутатору без необходимости заменять его на гигабитный оптический коммутатор. Используя гигабитный оптический канал, GT-805A-PD позволяет передавать видеопоток от камеры, расположенной на расстоянии до 120 км, к локальному сетевому видеорегистратору (NVR).

Оптоволоконные сети для провайдеров, интеграторов, предприятий и частного сектора

Благодаря высокой скорости передачи данных и простому развертыванию GT-805A-PD можно использовать для построения сетей FTTH (Fiber to the Home – оптика до дома/квартиры), FTTC (Fiber to the Curb – оптика до улицы) и FTTB (Fiber to the Building – оптика до здания). GT-805A-PD также является отличным решением для небольших офисных сетей и предприятий.

Основные характеристики

Физические порты

• Медиаконверсия между 10/100/1000BASE-T и 100BASE-FX/1000BASE-SX/LX
• Медный порт (TP) поддерживает PoE 802.3af/at/bt, вход 48–54 В DC по линии Ethernet
• Медный порт поддерживает 10/100/1000BASE-T, автосогласование и auto-MDI/MDI-X
• Оптическая среда:
  • Многомодовое волокно с разъёмом LC
  • Одномодовое волокно с разъёмом LC
• 100BASE-FX/1000BASE-SX/LX: многомодовое волокно 50/125 µm или 62.5/125 µm либо одномодовое 9/125 µm – дальность зависит от SFP-модуля
• 1000BASE-T: 4-парный UTP кабель Cat.5/5e/6, до 100 м

Питание PoE

• Совместим с IEEE 802.3bt Power over Ethernet Plus Plus (PoE++) end-span и mid-span PSE
• Совместим с IEEE 802.3at Power over Ethernet Plus (PoE+), end-span/mid-span PSE
• Обратная совместимость с IEEE 802.3af Power over Ethernet

Стандарты

• Соответствует IEEE 802.3 10BASE-T
• Соответствует IEEE 802.3u 100BASE-TX/100BASE-FX
• Соответствует IEEE 802.3ab 1000BASE-T
• Соответствует IEEE 802.3z 1000BASE-SX/LX
• IEEE 802.3x — управление потоком в full-duplex и back pressure в half-duplex для предотвращения потерь пакетов
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Power over Ethernet Plus
• IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 3)
• IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 4)

Функции второго уровня (L2)

• Механизм Store-and-Forward
• Неблокирующая коммутация на полной скорости (full wire-speed)
• Прозрачность к IEEE 802.1Q Tag VLAN, поддержка multicast pass-through
• Поддержка Jumbo Frame до 9K
• IEEE 802.3x full-duplex и back pressure в half-duplex для предотвращения потери пакетов

Механические характеристики

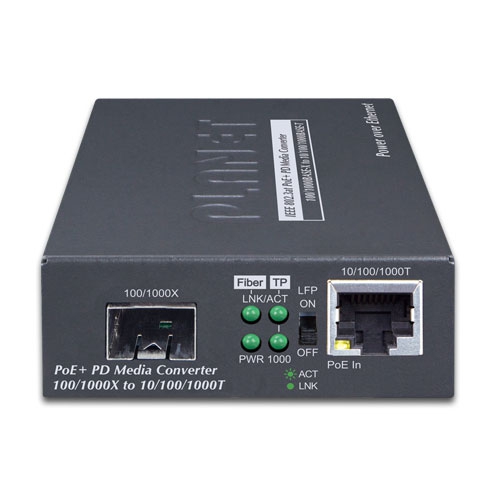

• DIP-переключатель для включения/отключения функции LFP (Disable/Enable)
• LED-индикаторы для удобной диагностики сети
• Возможность настенного монтажа и установки на DIN-рейку
• Компактный корпус, простая инсталляция
• Два варианта питания (PoE IEEE 802.3af/at/bt 48–54 В DC по линии Ethernet или дополнительный вход 5 В DC)
• Компактный размер для работы с медиа-шасси PLANET серии MC (MC-700/MC-1500/MC-1500R/MC-1500R48)
