1G медиаконвертер SFP > 1000Base-TX 802.3at PoE+ (управляемый) GTP-80x - Planet

Оптимальное решение для передачи данных и питания по сети

По мере роста количества PoE-устройств, которым требуется более высокая мощность и передача данных на большие расстояния, компания PLANET разработала серию медиаконвертеров GTP-80x. Благодаря использованию технологии IEEE 802.3at Power over Ethernet Plus серия GTP-80x обладает следующими ключевыми возможностями:

• Соответствие стандартам IEEE 802.3af / IEEE 802.3at PoE+
• Поддержка выходной мощности PoE до 30 Вт на порт
• Порт 1000BASE-T поддерживает 10/100/1000 Мбит/с в полно-дуплексном режиме
• Оптический гигабитный порт 1000 Мбит/с (GTP-802 / GTP-802S)
• Оптический порт 100/1000 Мбит/с (GTP-805A)

Серия GTP-80x — это однопортовые end-span медиаконвертеры IEEE 802.3at PoE+, специально разработанные для питания сетевого оборудования с повышенным энергопотреблением, такого как PTZ-камеры (панорамирование/наклон/зум), скоростные купольные PTZ-камеры, цветные сенсорные VoIP-телефоны, многоканальные беспроводные точки доступа и другие сетевые устройства, которым требуется увеличенная мощность для нормальной работы.

Медиаконвертеры серии GTP-80x IEEE 802.3at Power over Ethernet Plus являются оптимальным решением для одновременной передачи данных и питания к сетевым устройствам непосредственно по интерфейсу RJ45, без необходимости в дополнительной электропроводке и установке отдельных розеток.

Оптический линк для увеличения дальности развертывания сети

Максимальная стандартная дистанция между PoE PSE (источником питания) и PoE PD (питаемым устройством) составляет 100 метров. Для увеличения дальности развертывания сетевого оборудования серия GTP-80x оснащена оптическим интерфейсом.

PoE+ медиаконвертер GTP-80x преобразует оптический Ethernet-сигнал в электрический Ethernet-сигнал, что позволяет легко, эффективно и экономично объединять два разных сегмента сети. Он конвертирует сигнал 10/100/1000BASE-T в 1000BASE-X и поддерживает различные варианты оптических подключений под разные задачи.

Серия GTP-80x и варианты оптического подключения:

• GTP-802: SC-интерфейс, многомодовое волокно, расстояние до 220 м и 550 м
• GTP-802S: SC-интерфейс, одномодовое волокно, расстояние до 10 км
• GTP-805A: LC-интерфейс, поддержка SFP-модулей для одно- и многомодового волокна на расстояние до 120 км (в зависимости от SFP-модуля)

Несмотря на большую дальность передачи по волокну, сохраняется высокая производительность до 1000 Мбит/с. Медиаконвертер работает по принципу Store-and-Forward, предотвращая потерю пакетов благодаря поддержке IEEE 802.3x flow control (полный дуплекс), а также функции LFP (Link Fault Passthrough – LLCF/LLR), настраиваемой с помощью DIP-переключателя. Эта функция позволяет оперативно оповещать администратора о проблемах с линком и эффективно контролировать состояние сети и потребление питания.

Быстрое и удобное развертывание высокомощной PoE-сети

Серия GTP-80x подаёт питание 52 В DC по Ethernet-кабелю — напряжение передаётся по кабелю Cat.5/5e/6, благодаря чему по одному кабелю между медиаконвертером GTP-80x и PoE-сплиттерами (POE-161S/POE-162S/IPOE-162S) одновременно передаются данные и питание на расстояние до 100 метров.

Сплиттеры затем разделяют питание и данные на два выходных канала с выбираемым напряжением (5 В / 12 В DC) или (12 В / 24 В DC). Это существенно уменьшает количество кабелей, устраняет необходимость в дополнительных розетках на стенах, потолке или в труднодоступных местах и сокращает время монтажа. Решение с высокомощным PoE снимает ограничения по размещению IP-камер видеонаблюдения и беспроводных точек доступа, привязанных к источникам питания.

Применение

Гибкое и удобное развертывание PoE

В местах, где сложно найти источник электропитания, серия GTP-80x обеспечивает самый простой способ подать питание на Ethernet-устройства, такие как IEEE 802.3at PoE+ сплиттеры PLANET (POE-161S/POE-162S/IPOE-162S) и не-PoE IP-камеры или беспроводные точки доступа.

Например, пользователи могут гибко устанавливать IP-камеры видеонаблюдения, беспроводные точки доступа и другое оборудование, совместимое с IEEE 802.3at, в общественных зонах — на станциях, автомагистралях, в местах массового пребывания людей для нужд видеонаблюдения, а также создавать зоны беспроводного роуминга в кампусах и аэропортах.

Ключевые особенности

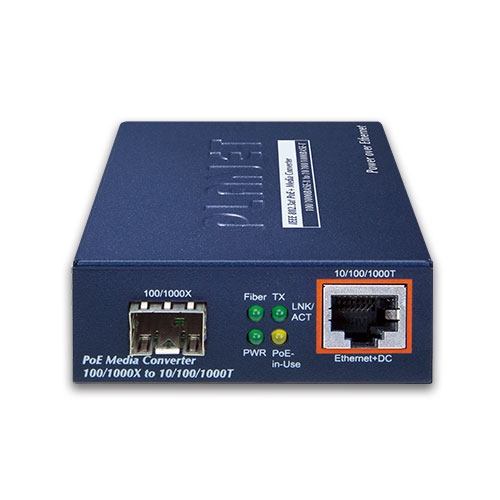

Интерфейсы

• 1 медный порт RJ45
• 1 порт «данные + питание» PoE
• 1 оптический порт:
  • GTP-802: SC-оптический интерфейс
  • GTP-802S: SC-оптический интерфейс
  • GTP-805A: LC-оптический интерфейс (SFP)

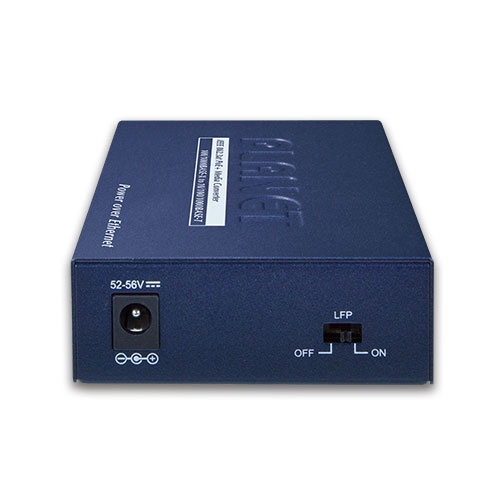

• Разъём питания 52 В DC

PoE

• Соответствие стандарту IEEE 802.3at Power over Ethernet Plus, end-span PSE
• Обратная совместимость со стандартом IEEE 802.3af Power over Ethernet
• Подача 52 В DC по кабелю RJ45 Ethernet на совместимые устройства
• Поддержка мощности PoE до 30 Вт на порт
• Автоопределение оборудования IEEE 802.3at / IEEE 802.3af, защита от некорректного подключения
• Дистанционная подача питания до 100 м
• Совместимость с PoE-сплиттерами IEEE 802.3at / IEEE 802.3af

Аппаратная часть

• Металлический корпус
• Светодиодные индикаторы:

– Power LED
– PoE in use
– Fiber LNK/ACT
– TP LNK/ACT

• DIP-переключатель: выбор режима LFP (Link Fault Passthrough)
• Поддержка максимального размера кадра до 9K (Jumbo Frame)

Соответствие стандартам

• IEEE 802.3 10BASE-T
• IEEE 802.3u 100BASE-TX/100BASE-FX
• IEEE 802.3ab 1000BASE-T
• IEEE 802.3z 1000BASE-X
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Power over Ethernet Plus
• FCC Part 15 Class A, CE
