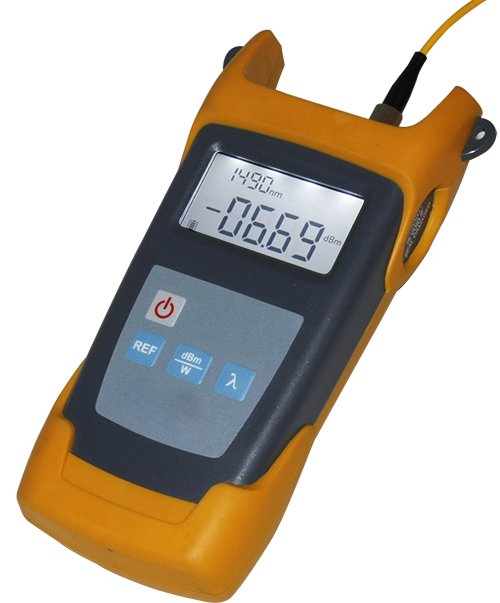

Измеритель оптической мощности OPM-3211
Измеритель оптической мощности OPM-3211
Измеритель оптической мощности OPM-3211 - это портативный измеритель оптической мощности, который может использоваться как для измерения абсолютной оптической мощности, так и для измерения относительных потерь в оптоволоконных сетях. Фотодиод с площадью светочувствительной области Ø1,0 мм используется для значительного повышения стабильности и надежности. Прибор отличается оригинальным внешним видом, широким диапазоном измерения мощности, высокой точностью, функцией самокалибровки и сохранением эталонного уровня мощности.
Особенности
- Широкий динамический диапазон измерений (до 80 дБ)
- Хранение эталонного уровня мощности (Ref Setting)
- Функция самокалибровки пользователя
- Удобный ЖК-дисплей и подсветка ЖК-дисплея поддерживают ночной режим работы.
- Измерение мощности в дБм или мВт и вносимых потерь в дБ
- Функция автоматического отключения через 10 минут может быть активирована или деактивирована.
- Щелочные батареи AA могут работать более 140 часов, также имеется адаптер переменного тока
- Индикация низкого заряда батареи
Области применения
- Техническое обслуживание телекоммуникаций
- Техническое обслуживание кабельного телевидения
- Лабораторные испытания оптоволокна
- Другие волоконно-оптические измерения
Технические характеристики
| MODEL | 3211A | 3211C |
| Wavelength(nm) | 800~1700nm | |
| Detector Type | InGaAs | |
| Detector Size | Ø 1.0mm | |
| Measurement Range (dBm) | -70~+10 | -50~+30 |
| Uncertainty | ±5% | |
| Calibrated Wavelength(nm) | 850,1300,1310,1490,1550,1625 | |
| Resolution(dB) | 0.01 | |

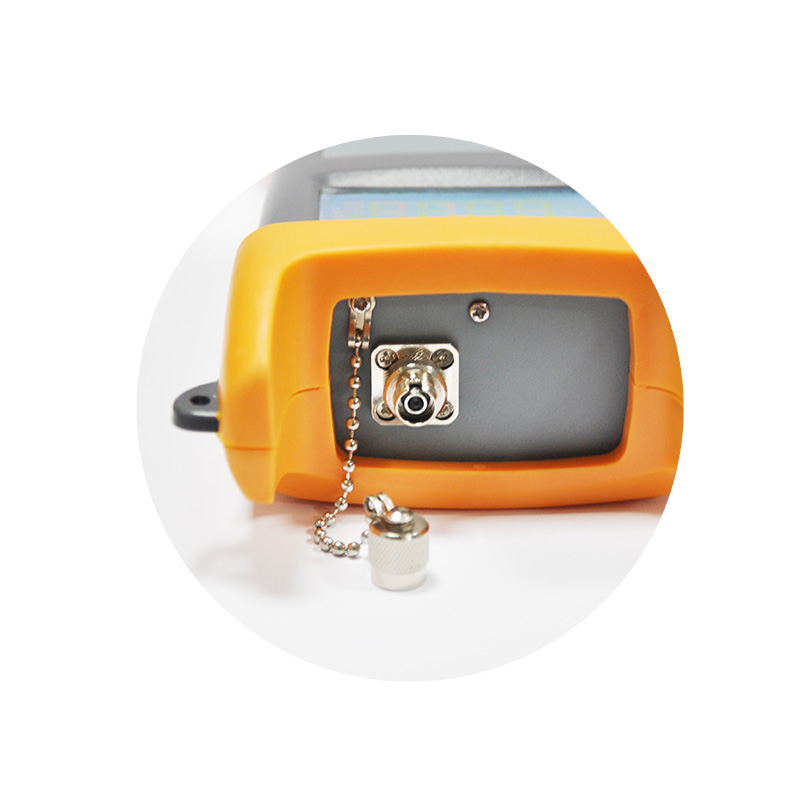

| Optical Connector | FC(interchangeable SC,ST) / as well as 2.5mm universal | |

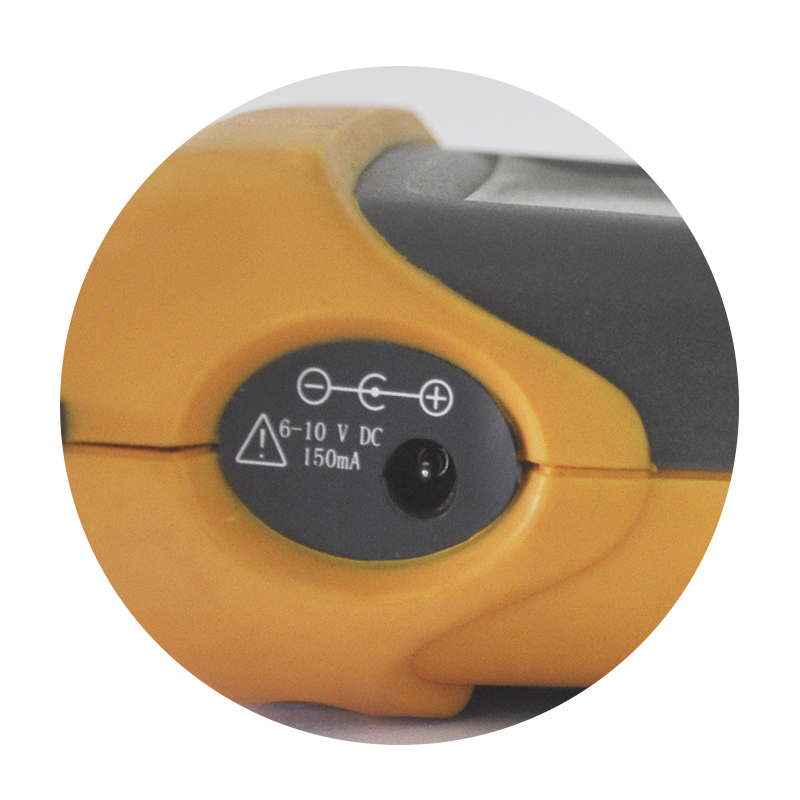

| Power Supply | Alkaline Battery(3 AA 1.5V batteries); AC Adaptor(9V) | |
| Battery Operating Time | 140 h with 1.5V Battery(3pcs) | |
| Operating Temperature(℃) | -10 ~ +60 | |
| Storage Temperature(℃) | -25 ~ +70 | |
| Relative Humidity | 0 to 95% (non-condensing) | |
| Dimension(mm) | 190X100X50 | |
| Weight(g) | 370 | |
Standard Packages
| MODEL | INCLUDES |
| All 3211 Models | 3211 Optical Power Meter, 3pcs 1.5V batteries, AC Adaptor, User Manual, Cotton swabs and Soft carrying case. |
