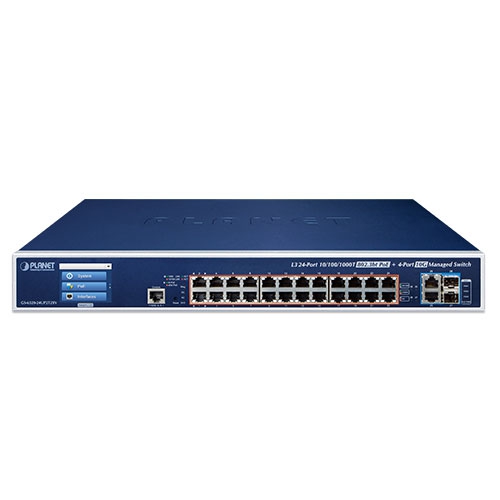

L3 24-Port 10/100/1000T 802.3bt PoE + 2-Port 10GBASE-T + 2-Port 10G SFP+ Managed Switch with LCD Touch Screen and Redundant Power

Мощный управляемый PoE-коммутатор 802.3bt с расширенными функциями L2+/L4, коммутации и безопасности

PLANET GS-6320-24UP2T2XV — это оптимизированный по стоимости управляемый Gigabit PoE-коммутатор 802.3bt высотой 1,25U с цветным сенсорным LCD-дисплеем и интеллектуальными функциями PLANET Intelligent PoE, предназначенными для повышения доступности критически важных бизнес-приложений. Коммутатор поддерживает управление IPv6/IPv4 Dual Stack, имеет встроенный механизм коммутации L2+/L4 и оснащен 24 портами 10/100/1000BASE-T 802.3bt PoE++, 2 портами 10GBASE-T RJ45 и 2 дополнительными портами 10 Gigabit SFP+. Общий бюджет PoE составляет до 720 Вт, что позволяет использовать GS-6320-24UP2T2XV в широком спектре PoE-приложений и создавать быстрые, безопасные и экономически эффективные сети 802.3bt PoE для малого и среднего бизнеса и корпоративного сектора.

Решения IEEE 802.3bt PoE

GS-6320-24UP2T2XV поддерживает стандарт IEEE 802.3bt и способен обеспечивать до 95 Вт мощности на один порт для питания устройств с повышенным энергопотреблением. Это позволяет использовать коммутатор для таких PoE-приложений:

• PTZ Speed Dome IP-камеры с PoE;
• сетевые устройства, которым для нормальной работы необходима повышенная мощность PoE;
• тонкие клиенты;
• AIO (All-in-One) сенсорные ПК;
• удаленные цифровые информационные дисплеи Digital Signage.

Новый цветной сенсорный LCD-дисплей

Уникальный Smart LCD PoE Switch оснащен интуитивно понятной сенсорной панелью на передней панели, которая упрощает управление Ethernet-сетью и PoE-устройствами. Это существенно повышает эффективность администрирования крупных сетей на предприятиях, в отелях, торговых центрах, государственных учреждениях и других общественных объектах. Через LCD-панель доступны следующие функции управления и мониторинга:

• настройка IP-адреса, VLAN и QoS;
• управление PoE и просмотр состояния PoE;
• управление портами, просмотр их состояния и информации о SFP;
• диагностика: тестирование кабеля и удаленный IP Ping;
• обслуживание: перезагрузка, сброс к заводским настройкам и сохранение конфигурации.





Высокопроизводительное подключение 10 Гбит/с Ethernet

GS-6320-24UP2T2XV обеспечивает передачу пакетов на скорости физического канала без риска потери пакетов. Высокая пропускная способность делает устройство оптимальным для большинства Gigabit Ethernet сред. Благодаря высокопроизводительной коммутационной архитектуре и поддержке Auto-Negotiation на 10 Gigabit портах GS-6320-24UP2T2XV может обрабатывать большие объемы данных в защищенных сетевых топологиях с подключением к облачным системам дата-центров, корпоративным магистралям, кампусным сетям и операторской инфраструктуре.



Удобное автоматическое обнаружение ONVIF-устройств

PLANET реализовала поддержку ONVIF, специально разработанную для интеграции с системами IP-видеонаблюдения. Через графический интерфейс GS-6320-24UP2T2XV пользователь может одним нажатием найти и отобразить все ONVIF-устройства в сети. Также можно загружать планы помещений и размещать на них устройства видеонаблюдения для более удобного контроля и планирования. Администратор может просматривать информацию об оборудовании в режиме реального времени, контролировать статус Online/Offline и дистанционно перезапускать PoE-питание через веб-интерфейс.



Специализированные функции управления PoE-устройствами

Как управляемый PoE-коммутатор для систем видеонаблюдения, беспроводных сетей и VoIP, GS-6320-24UP2T2XV поддерживает следующие специализированные функции PoE:

• PD Alive Check;
• запланированная перезагрузка питания;
• PoE Schedule;
• мониторинг использования PoE.



Интеллектуальный контроль работоспособности подключенных PoE-устройств

GS-6320-24UP2T2XV можно настроить для мониторинга состояния подключенных PD-устройств в реальном времени с помощью Ping. Если PD-устройство перестает работать и отвечать на запросы, GS-6320-24UP2T2XV автоматически перезапускает питание соответствующего PoE-порта и восстанавливает работу устройства. Это существенно повышает надежность сети и снижает нагрузку на администратора.

Запланированная перезагрузка питания

GS-6320-24UP2T2XV позволяет автоматически перезагружать подключенные PoE IP-камеры или беспроводные точки доступа в определенное время каждую неделю. Это помогает снизить вероятность зависания IP-камер или точек доступа, например из-за переполнения буфера.

PoE Schedule для экономии электроэнергии

В условиях глобальной тенденции к энергосбережению GS-6320-24UP2T2XV позволяет не только подавать высокую PoE-мощность, но и эффективно управлять потреблением электроэнергии. Функция PoE Schedule позволяет автоматически включать или выключать PoE-питание для каждого порта в заданные временные интервалы. Это помогает предприятиям снижать потребление электроэнергии и расходы. Дополнительно повышается безопасность, поскольку оборудование, которое не должно работать в нерабочее время, можно автоматически отключать.



Мониторинг использования PoE

С помощью графика потребления мощности в веб-интерфейсе GS-6320-24UP2T2XV администратор может в режиме реального времени контролировать потребление электроэнергии подключенными PD-устройствами. Это значительно повышает эффективность управления сетевой инфраструктурой.



Двойные 10GBASE-T и 10GBASE-X SFP+ интерфейсы для различных сценариев подключения

GS-6320-24UP2T2XV обеспечивает скорость до 10 Гбит/с как по медным, так и по оптическим линиям, что позволяет существенно повысить производительность передачи больших объемов данных. Встроенные медные интерфейсы 10GBASE-T поддерживают 5 скоростей Auto-Negotiation: 10G/5G/2,5G/1G/100 Мбит/с. Для передачи 10 Гбит/с можно использовать существующую кабельную инфраструктуру Cat.6A/Cat.7, что позволяет увеличить скорость без необходимости полностью заменять сеть.

Оптические интерфейсы 10GBASE-X SFP+ поддерживают 3 скоростных режима: 10GBASE-SR/LR, 2500BASE-X и 1000BASE-SX/LX. Это позволяет администратору гибко подбирать SFP/SFP+ трансивер в соответствии с необходимой дальностью и скоростью передачи.



Резервированное AC/DC питание для непрерывной работы системы

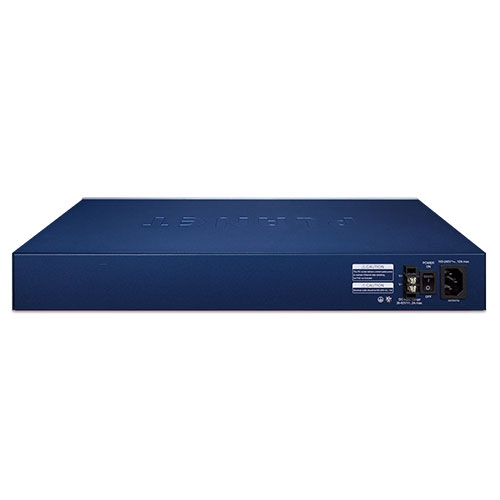

GS-6320-24UP2T2XV оснащен входом питания 100–240 В AC и дополнительным входом 36–60 В DC, что обеспечивает гибкость монтажа и резервирование питания.

• При питании от AC коммутатор полностью поддерживает работу PoE для подключенных устройств.
• При питании от DC коммутатор продолжает передавать сетевые данные, но PoE-выход отключается.

Если AC и DC подключены одновременно, приоритет имеет AC-питание. В случае отказа AC коммутатор продолжает работать от DC, обеспечивая непрерывное сетевое соединение, но без PoE-питания.



Энергоэффективная интеллектуальная система вентиляторов с низким уровнем шума

GS-6320-24UP2T2XV выполнен в металлическом корпусе для установки в 19-дюймовую стойку и имеет эффективную систему вентиляции с низким уровнем шума. Интеллектуальное управление вентиляторами автоматически регулирует скорость их вращения в зависимости от температуры, снижая шум и поддерживая оптимальный температурный режим для стабильной работы PoE. Коммутатор способен надежно, стабильно и относительно тихо работать в различных условиях без снижения производительности.



Решение для сетей IPv6

Благодаря поддержке Dual Stack IPv6/IPv4 и широкому набору функций управления GS-6320-24UP2T2XV является оптимальным решением для систем IP-видеонаблюдения, VoIP и беспроводных сетей, переходящих на IPv6. Коммутатор также позволяет малым и средним предприятиям перейти на IPv6 с минимальными инвестициями без необходимости полной замены существующей сетевой инфраструктуры.





Маршрутизация VLAN IPv4 и IPv6 для безопасного и гибкого управления

GS-6320-24UP2T2XV не только обеспечивает высокую скорость передачи данных и расширенные функции Layer 2, но и поддерживает маршрутизацию VLAN IPv4/IPv6. Это позволяет выполнять маршрутизацию между различными VLAN и IP-подсетями, создавая безопасную, гибкую и простую в управлении сетевую инфраструктуру.



Расширенные функции Layer 2

GS-6320-24UP2T2XV поддерживает расширенные функции управления коммутацией, среди которых динамическая агрегация каналов, Q-in-Q VLAN, Multiple Spanning Tree Protocol (MSTP), QoS Layer 2/4, контроль пропускной способности и IGMP/MLD Snooping. Коммутатор позволяет создавать высокоскоростные агрегированные каналы, объединяя несколько физических портов, а также поддерживает автоматическое резервирование соединения при отказе одного из каналов.





Мощные функции безопасности

GS-6320-24UP2T2XV поддерживает комплексные Access Control List (ACL) Layer 2–Layer 4 для защиты сетевой периферии. Доступ к сети можно ограничивать по IP-адресу источника и назначения, номеру TCP/UDP-порта или определенному типу сетевого приложения. Защитные механизмы также включают 802.1X Port-Based и MAC-Based аутентификацию пользователей и устройств. Функция Private VLAN позволяет блокировать прямое взаимодействие между периферийными портами и повышать конфиденциальность пользователей.



Усиленная безопасность и контроль трафика

GS-6320-24UP2T2XV поддерживает DHCP Snooping, IP Source Guard и Dynamic ARP Inspection, что позволяет предотвращать атаки с подменой IP-адресов и блокировать ARP-пакеты с некорректной привязкой MAC/IP. Это позволяет администраторам быстро создавать защищенные корпоративные сети.



Удобное и безопасное управление

Для эффективного администрирования GS-6320-24UP2T2XV оснащен интерфейсами Console, Web и SNMP.

• Встроенный Web-интерфейс обеспечивает простое платформонезависимое управление и настройку.
• Для текстового управления доступны Telnet и консольный порт.
• Для стандартных систем мониторинга и управления поддерживается SNMPv3 с шифрованием данных сессии для безопасного удаленного администрирования.



Решение для удаленного управления

PLANET Universal Network Management System (UNI-NMS), облачная система CloudNMS и мобильное приложение позволяют IT-персоналу дистанционно управлять сетевыми устройствами и контролировать состояние PD-устройств. Это особенно полезно для предприятий и промышленных объектов, где оборудование может быть расположено далеко от администратора. С помощью UNI-NMS или CloudNMS большое количество сетевых устройств может управляться с единой платформы.



Интеллектуальная диагностика SFP/SFP+

GS-6320-24UP2T2XV поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет администратору в режиме реального времени контролировать основные параметры SFP и SFP+ трансиверов, включая выходную оптическую мощность, уровень принятого сигнала, температуру, ток смещения лазера и напряжение питания трансивера.

Применение

Сетевое решение IEEE 802.3bt PoE++

PLANET GS-6320-24UP2T2XV позволяет легко создать сеть IEEE 802.3bt PoE++ для корпоративных систем. Например, он может использоваться совместно с POS-системами и Thin Client устройствами. В паре со сплиттерами POE-173S/IPOE-173S 802.3bt PoE++ коммутатор позволяет подавать питание на Ethernet-устройства, которым требуется высокая мощность. Получая данные и питание от GS-6320-24UP2T2XV, сплиттер POE-173S/IPOE-173S разделяет Ethernet-данные и питание и может подавать на обычное не-PoE устройство выходное напряжение 12 В, 19 В или 24 В DC.

Таким образом можно питать ноутбуки, Thin Client, POS-системы, PTZ IP-камеры, Speed Dome камеры, сенсорные IP-телефоны, многоканальные Wi-Fi точки доступа и другое сетевое оборудование на расстоянии до 100 м.



Отказоустойчивое кольцо для быстрого восстановления управляемой сети

GS-6320-24UP2T2XV поддерживает технологии резервированного кольца и быстрое автоматическое восстановление сети. Коммутатор поддерживает ITU-T G.8032 ERPS (Ethernet Ring Protection Switching) и Spanning Tree Protocol IEEE 802.1w RSTP, что повышает надежность и доступность сети. В простой кольцевой топологии время восстановления может составлять менее 50 мс.



Основные характеристики

Физические порты

• 24 порта 10/100/1000BASE-T Gigabit RJ45 с функцией IEEE 802.3bt PoE++;
• 2 интерфейса 10GBASE-T RJ45 с Auto MDI/MDI-X;
• 2 слота 10GBASE-SR/LR SFP+, совместимые с 2500BASE-X и 1000BASE-SX/LX/BX SFP;
• консольный интерфейс RJ45 для базового управления и настройки.



802.3bt Power over Ethernet

• соответствие IEEE 802.3bt Power over Ethernet Plus Plus;
• обратная совместимость с IEEE 802.3af/at PoE;
• питание до 24 устройств IEEE 802.3af/802.3at/802.3bt;
• 24 PoE-порта со встроенной функцией 802.3bt PoE++ Type 4 до 90 Вт;
• автоматическое определение PD;
• защита от взаимного влияния питания между портами;
• удаленное PoE-питание до 100 м;
• управление PoE:
  • контроль общего бюджета PoE;
  • включение/выключение PoE отдельно для каждого порта;
  • управление административным режимом PoE;
  • приоритет питания PoE-портов;
  • ограничение мощности для каждого порта;
  • определение класса PD;
  • контроль температурного порога;
  • PD Alive Check;
  • PoE Schedule;
  • PoE Extend Mode с питанием на расстояние до 200 м.
• интеллектуальные функции PoE:
  • контроль температурного порога;
  • контроль порога использования PoE;
  • PD Alive Check;
  • PoE Schedule.



Функции Layer 3

• динамическая IP-маршрутизация RIP, OSPFv2 и OSPFv3;
• аппаратная статическая маршрутизация IPv4/IPv6;
• маршрутизация для каждого VLAN;
• до 128 VLAN-интерфейсов;
• до 128 статических маршрутов.



Функции Layer 2

• Storm Control:
  • Broadcast;
  • Multicast;
  • Unknown Unicast.
• VLAN:
  • IEEE 802.1Q Tagged VLAN;
  • Provider Bridging / VLAN Q-in-Q, IEEE 802.1ad;
  • Private VLAN Edge (PVE);
  • Protocol-Based VLAN;
  • MAC-Based VLAN;
  • Voice VLAN;
  • GVRP.
• Spanning Tree:
  • IEEE 802.1D STP;
  • IEEE 802.1w RSTP;
  • IEEE 802.1s MSTP;
  • BPDU Guard.
• Link Aggregation:
  • 802.3ad LACP;
  • Cisco EtherChannel / Static Trunk;
  • до 26 trunk-групп по 4 порта;
  • пропускная способность до 80 Гбит/с в Full Duplex.
• Port Mirroring Many-to-One;
• Loop Protection;
• G.8032 ERPS;
• совместимость с Cisco UDLD;
• LLDP.



Quality of Service

• Ingress Shaper и Egress Rate Limit;
• 8 очередей приоритетов на всех портах;
• классификация трафика по:
  • IEEE 802.1p CoS;
  • ToS/DSCP/IP Precedence IPv4/IPv6;
  • TCP/UDP Port;
  • типовым сетевым приложениям.
• Strict Priority и Weighted Round Robin (WRR);
• QoS и контроль In/Out Bandwidth для каждого порта;
• Traffic Policing;
• DSCP Remarking.



Multicast

• IPv4 IGMP Snooping v1/v2/v3;
• IPv6 MLD Snooping v1/v2;
• Querier Mode;
• фильтрация портов IPv4 IGMP Snooping;
• фильтрация портов IPv6 MLD Snooping;
• MVR (Multicast VLAN Registration).



Безопасность

• аутентификация:
  • IEEE 802.1X Port-Based/MAC-Based Authentication;
  • встроенный RADIUS Client;
  • TACACS+ Authentication;
  • RADIUS/TACACS+ User Authentication.
• Access Control List:
  • IP-Based ACL;
  • MAC-Based ACL.
• привязка Source MAC/IP;
• DHCP Snooping;
• Dynamic ARP Inspection;
• IP Source Guard;
• управление доступом по IP-адресам.



Управление

• Dual Stack IPv4/IPv6;
• интерфейсы управления:
  • Console/Telnet CLI;
  • Web;
  • SNMP v1/v2c/v3;
  • SSHv2, TLSv1.2 и SNMPv3.
• SNMP:
  • 4 группы RMON: History, Statistics, Alarms, Events;
  • SNMP Trap для Link Up/Link Down.
• управление IPv6 IP/NTP/DNS;
• встроенный TFTP Client;
• BOOTP и DHCP;
• обслуживание:
  • Firmware Upload/Download через HTTP/TFTP;
  • Reset Button;
  • Dual Images.
• DHCP Relay и DHCP Option 82;
• DHCP Server;
• управление уровнями прав пользователей;
• NTP;
• сетевая диагностика:
  • ICMPv6/ICMPv4 Remote Ping;
  • Cable Diagnostic.
• SMTP/Syslog Remote Alarm;
• System Log;
• PLANET Smart Discovery Utility;
• PLANET UNI-NMS, CloudNMS и мобильное приложение;
• ONVIF для интеграции с IP-видеонаблюдением PLANET;
• интеллектуальное управление вентиляторами.



Резервированная система питания

• двойное питание 100–240 В AC / 36–60 В DC;
• Active-Active защита от отказа питания;
• резервирование при полной неисправности одного источника питания;
• повышенная отказоустойчивость системы.
