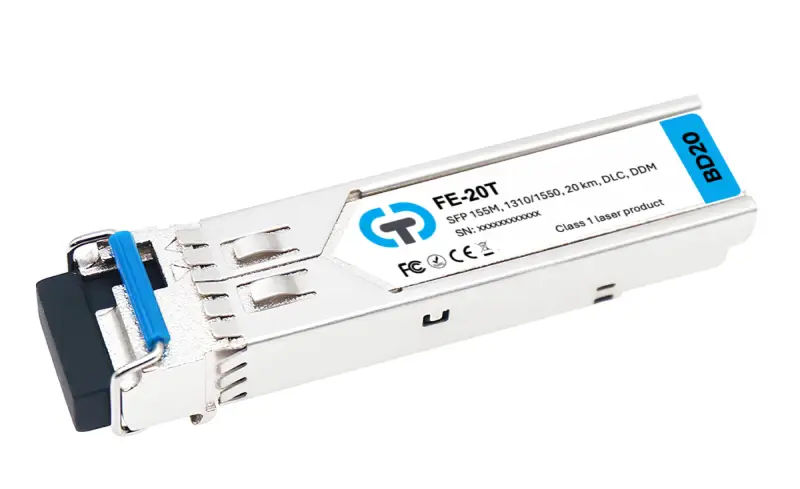

SFP модуль 155 Мбіт/с WDM 20 км

Пара BIDI SFP-трансиверів (Tx1310/Rx1550nm та Tx1550/Rx1310nm) забезпечує високу продуктивність та економічність для передачі даних зі швидкістю до 155Mbps на відстань до 20 км через одномодовий оптоволоконний кабель (SMF).
Ці модулі працюють у парі, де один передає сигнал на довжині хвилі 1310nm і приймає на 1550nm, а інший передає на 1550nm і приймає на 1310nm. Завдяки цьому використовується лише один оптоволоконний кабель для передачі та прийому даних.
Кожен модуль складається з FP-лазерного передавача, PIN-фотодіода з інтегрованим попереднім підсилювачем (TIA) та блоку управління MCU. Всі модулі відповідають вимогам безпеки лазерів класу I та стандартам SFP MSA і SFF-8472.
Особливості:
- Швидкість передачі даних до 155Mbps
- Довжина хвилі передавача: 1310nm (Tx1310/Rx1550) або 1550nm (Tx1550/Rx1310)
- Довжина хвилі приймача: 1550nm (Tx1310/Rx1550) або 1310nm (Tx1550/Rx1310)
- Передача на відстань до 20 км через одномодовий оптоволоконний кабель (SMF)
- Сумісність зі стандартами SFP MSA та SFF-8472
- Роз'єм simplex LC/SC
- Підтримка цифрового діагностичного моніторингу (DDM): внутрішнє або зовнішнє калібрування
- Відповідність стандарту RoHS
- Живлення: +3.3V
Підтримувані технології:
- SDH STM-1 (S-1.1, L-1.1, L-1.2)
- SONET OC-3 (IR1, LR1, LR2)
- Інші оптичні з'єднання
Характеристики:
Параметр | Символ | Мін. | Тип. | Макс. | Одиниця |
---|---|---|---|---|---|
Передавач (Tx1310/Rx1550) | |||||
Довжина хвилі | λc | 1260 | 1310 | 1360 | nm |
Спектральна ширина (RMS) | ∆λ | 4 | nm | ||
Середня потужність передачі | Pout | -14 | -8 | dBm | |
Коефіцієнт загасання | ER | 9 | dB | ||
Диференціальний вхідний сигнал | VIN | 400 | 1800 | mV | |
Диференціальний вхідний опір | ZIN | 90 | 100 | 110 | Ω |
Вимкнення передавача | Disable | 2.0 | Vcc | V | |
Увімкнення передавача | Enable | 0.8 | V | ||
Приймач (Tx1310/Rx1550) | |||||
Довжина хвилі | λc | 1480 | 1580 | nm | |
Чутливість приймача | -32 | dBm | |||
Перевантаження приймача | -3 | dBm | |||
Вихідний диференціальний сигнал | Vout | 400 | 1800 | mV | |
Втрата сигналу (LOS) | High | 2.0 | Vcc | V | |
Low | 0.8 | V |
Параметр | Символ | Мін. | Тип. | Макс. | Одиниця |
---|---|---|---|---|---|
Передавач (Tx1550/Rx1310) | |||||
Довжина хвилі | λc | 1500 | 1550 | 1600 | nm |
Спектральна ширина (RMS) | ∆λ | 4 | nm | ||
Середня потужність передачі | Pout | -14 | -8 | dBm | |
Коефіцієнт загасання | ER | 9 | dB | ||
Диференціальний вхідний сигнал | VIN | 400 | 1800 | mV | |
Диференціальний вхідний опір | ZIN | 90 | 100 | 110 | Ω |
Вимкнення передавача | Disable | 2.0 | Vcc | V | |
Увімкнення передавача | Enable | 0.8 | V | ||
Приймач (Tx1550/Rx1310) | |||||
Довжина хвилі | λc | 1260 | 1360 | nm | |
Чутливість приймача | -32 | dBm | |||
Перевантаження приймача | -3 | dBm | |||
Вихідний диференціальний сигнал | Vout | 400 | 1800 | mV | |
Втрата сигналу (LOS) | High | 2.0 | Vcc | V | |
Low | 0.8 | V |
