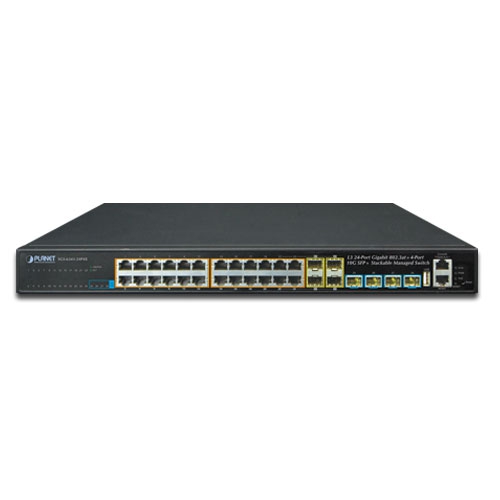

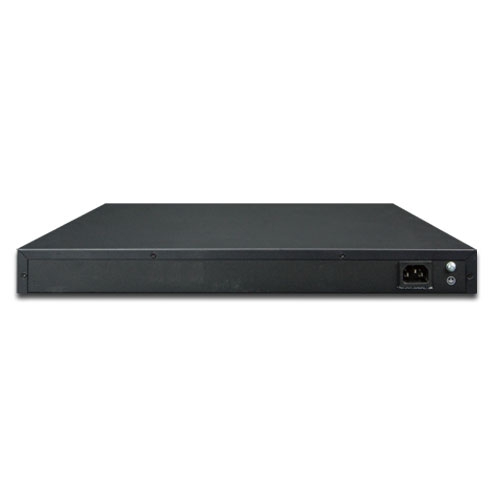

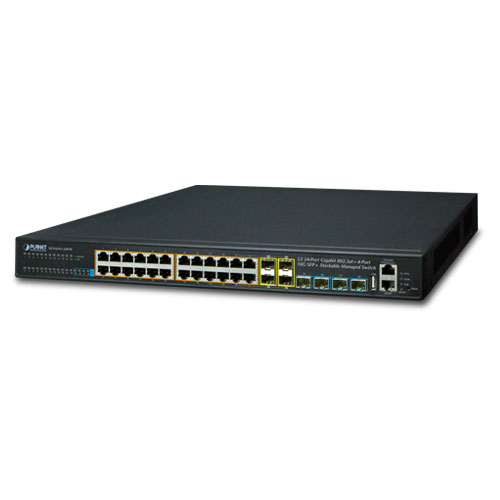

Layer 3 24-Port 10/100/1000T 802.3at PoE + 4-Port 10G SFP+ Stackable Managed Switch

Мощное гигабитное решение маршрутизации уровня 3 для корпоративных сетей

PLANET SGS-6341-24P4X — это стековый управляемый гигабитный PoE-коммутатор уровня 3, который обеспечивает высокую плотность портов и поддерживает статическую маршрутизацию уровня 3, RIP (Routing Information Protocol) и OSPF (Open Shortest Path First). Благодаря коммутационной матрице 128 Гбит/с SGS-6341-24P4X способен обрабатывать очень большие объемы данных в защищенной сетевой топологии с подключением к корпоративной магистральной сети или высокопроизводительным серверам. Мощные функции WRR (Weighted Round Robin) и сетевой безопасности позволяют SGS-6341-24P4X эффективно управлять трафиком в сетях ISP и корпоративных системах VoIP, потокового видео и multicast. SGS-6341-24P4X оснащен 24 портами IEEE 802.3at PoE+ с общим бюджетом PoE до 370 Вт, что делает его оптимальным по стоимости решением для средних и крупных сетей VoIP и IP-видеонаблюдения.

Централизованное управление питанием для сетей Gigabit Ethernet PoE

Для приложений PoE, требующих повышенной мощности при гигабитной передаче данных, SGS-6341-24P4X поддерживает высокопроизводительное питание IEEE 802.3af PoE до 15,4 Вт и IEEE 802.3at PoE+ до 30 Вт на каждом порту. Это позволяет полностью удовлетворить требования PoE VoIP-телефонов и различных типов PoE IP-камер, включая IR-камеры, PTZ, Speed Dome и корпусные IP-камеры со встроенными вентиляторами и обогревателями.

Возможности PoE SGS-6341-24P4X также помогают снизить затраты на развертывание сетевых устройств, поскольку устраняют зависимость от расположения электрических розеток. Передача данных и питание объединены в одном устройстве, передаются по одному кабелю и управляются централизованно. Это устраняет необходимость в дополнительной электропроводке AC и сокращает время монтажа.

Расписание PoE для экономии электроэнергии

Помимо IP-видеонаблюдения, SGS-6341-24P4X может использоваться для построения различных PoE-сетей, включая VoIP и беспроводные LAN. В условиях глобальной тенденции к энергосбережению SGS-6341-24P4X позволяет не только обеспечивать высокую мощность PoE, но и эффективно управлять энергопотреблением. Функция PoE Schedule позволяет включать или отключать PoE-питание каждого порта в заданные временные интервалы, помогая малому, среднему и крупному бизнесу снижать энергопотребление и эксплуатационные расходы.

Высокая производительность Ethernet 10 Гбит/с

Четыре слота SFP+, встроенные в SGS-6341-24P4X, обеспечивают высокопроизводительную коммутационную архитектуру с неблокируемой коммутационной матрицей и передачей данных на линейной скорости до 128 Гбит/с. Это значительно упрощает модернизацию локальной сети в соответствии с растущими требованиями к пропускной способности. Каждый слот SFP+ поддерживает две скорости — 10GBASE-SR/LR или 1000BASE-SX/LX, поэтому администратор может гибко выбирать подходящий SFP/SFP+ модуль в зависимости от требуемой скорости или расстояния передачи.

Управление IP-стеком

SGS-6341-24P4X поддерживает функцию IP Stacking, которая позволяет сетевым администраторам конфигурировать до 24 коммутаторов одной серии через один IP-адрес вместо отдельного подключения и настройки каждого устройства. Технология IP Stacking объединяет коммутаторы PLANET SGS-6341 в централизованно управляемую группу независимо от их физического расположения или конкретной модели при условии, что они подключены к одной локальной сети.

Поддержка маршрутизации уровня 3

SGS-6341-24P4X позволяет администратору повысить эффективность сети с помощью ручной настройки статической маршрутизации уровня 3 или автоматической маршрутизации через протоколы RIP и OSPF. RIP использует количество переходов как метрику маршрута и предотвращает маршрутизационные петли путем ограничения максимального количества переходов между источником и пунктом назначения. OSPF — это внутренний динамический протокол маршрутизации автономной системы на основе состояния каналов. Он формирует базу данных состояния каналов путем обмена информацией между коммутаторами уровня 3, после чего использует алгоритм Shortest Path First для построения таблицы маршрутов.

Полная поддержка IPv6

SGS-6341-24P4X обеспечивает управление IPv6 и поддерживает корпоративные функции безопасности, включая SSH, ACL, WRR и аутентификацию RADIUS. Это позволяет предприятиям переходить на IPv6 с минимальными инвестициями. Кроме того, при развертывании периферийной сети IPv6 FTTx нет необходимости заменять существующую сетевую инфраструктуру.

Расширенные функции уровня 2

SGS-6341-24P4X можно программировать для выполнения базовых и расширенных функций управления коммутатором, включая настройку скорости портов, агрегацию каналов, VLAN, Multiple Spanning Tree Protocol, WRR, управление пропускной способностью и IGMP Snooping. Коммутатор поддерживает IEEE 802.1Q Tagged VLAN, Q-in-Q, Voice VLAN и GVRP. Благодаря поддержке агрегации каналов можно создавать высокоскоростные транки из нескольких портов. Поддерживается до 16 trunk-групп с максимум 8 портами в каждой.

Расширенное управление трафиком уровней 2–4

SGS-6341-24P4X оснащен мощными функциями управления трафиком и WRR, ориентированными на телекоммуникационных операторов и корпоративные сети. WRR включает классификацию трафика уровня 4 на линейной скорости и ограничение пропускной способности, что особенно полезно для многопользовательских сетей, операторских систем и сервисных инфраструктур. Это позволяет предприятиям максимально эффективно использовать доступные сетевые ресурсы и обеспечивать высокое качество передачи VoIP и видеоконференций.

Мощные функции безопасности

SGS-6341-24P4X комплексно поддерживает политики ACL. Трафик может классифицироваться по IP-адресам источника и назначения, MAC-адресам источника и назначения, IP-протоколам, TCP/UDP, IP Precedence, временным интервалам и ToS. На основе этих параметров могут применяться различные политики пересылки трафика.

SGS-6341-24P4X также поддерживает аутентификацию доступа IEEE 802.1X на основе портов с использованием RADIUS, что обеспечивает защиту портов и блокировку неавторизованных пользователей.

Эффективное и безопасное управление

Для эффективного администрирования управляемый гигабитный коммутатор SGS-6341-24P4X оснащен интерфейсами Console, Web и SNMP. Встроенный Web-интерфейс обеспечивает простую, независимую от платформы настройку и управление. SGS-6341-24P4X поддерживает стандартный Simple Network Management Protocol (SNMP) и может управляться с помощью стандартного программного обеспечения сетевого администрирования.

Для сокращения времени обучения персонала SGS-6341-24P4X поддерживает Cisco-подобный синтаксис команд через Telnet или консольный порт. Также обеспечивается защищенное удаленное управление через SSH с шифрованием данных в каждом сеансе.

Интеллектуальная диагностика SFP

SGS-6341-24P4X поддерживает функцию SFP-DDM (Digital Diagnostic Monitor), которая позволяет сетевому администратору в режиме реального времени контролировать параметры SFP и SFP+ модулей, включая выходную оптическую мощность, входную оптическую мощность, температуру, ток смещения лазера и напряжение питания оптического модуля.

Применение

Высокодоступное mesh-решение для систем Big Data

Благодаря гибкой, масштабируемой и простой в установке архитектуре Optical Fiber Ethernet SGS-6341-24P4X обеспечивает скорость обмена данными до 128 Гбит/с через оптические интерфейсы, а дальность передачи может быть увеличена до 120 км. SGS-6341-24P4X имеет мощный механизм быстрого самовосстановления, который помогает предотвращать прерывания сетевых сервисов и внешние воздействия. Поддержка IEEE 802.1s MSTP (Multiple Spanning Tree Protocol) повышает надежность и доступность сети. SGS-6341-24P4X является оптимальным решением для центров обработки данных, операторов услуг и телекоммуникационных компаний, которым необходимы резервированные соединения и высокая пропускная способность для серверных ферм Big Data.

Эффективное решение для ядра сети и ЦОД с функциями безопасности и QoS

SGS-6341-24P4X обеспечивает неблокируемую коммутационную матрицу со скоростью 128 Гбит/с, благодаря чему легко формирует высокоскоростную локальную сеть 10 Гбит/с для магистральной инфраструктуры. Четыре встроенных SFP+ порта позволяют создавать uplink-соединения с магистральной сетью через модули 10G Ethernet LR/SR SFP+. Функции безопасности и QoS дополнительно повышают эффективность сети и защищают подключенных пользователей.

Маршрутизация VLAN уровня 3

Благодаря встроенным протоколам маршрутизации уровня 3 SGS-6341-24P4X обеспечивает надежную маршрутизацию между VLAN и сетевыми сегментами. Протоколы маршрутизации могут применяться через VLAN-интерфейсы. SGS-6341-24P4X является экономически эффективным решением для корпоративных сетей.

Основные характеристики

Физические порты

• 24 порта 10/100/1000BASE-T Gigabit Ethernet RJ45 с функцией PoE PSE IEEE 802.3at/af
• 4 слота 10GBASE-SR/LR SFP+, совместимые с модулями 1000BASE-SX/LX/BX SFP
• Консольный интерфейс RJ45–DB9 для базового управления и настройки коммутатора

Power over Ethernet

• Соответствие IEEE 802.3at Power over Ethernet Plus, End-span PSE
• Обратная совместимость с IEEE 802.3af Power over Ethernet
• Питание до 24 устройств IEEE 802.3af/802.3at
• Мощность PoE до 30 Вт на каждом PoE-порту
• Автоматическое определение подключенного Powered Device (PD)
• Защита от взаимного влияния питания между портами
• Передача PoE-питания на расстояние до 100 м
• Управление PoE:
  • Контроль общего бюджета PoE
  • Включение/отключение PoE отдельно для каждого порта
  • Приоритет питания PoE-портов
  • Ограничение мощности для каждого PoE-порта
  • Определение класса PD
  • Расписание PoE

IP Stacking

• Соединение участников стека через интерфейсы Gigabit TP и SFP
• Управление через один IP-адрес с поддержкой до 24 устройств в стеке

Функции IP-маршрутизации

• Поддержка протоколов RIPv1/v2, RIPng, OSPFv2/v3, BGP4/4+
• Маршрутизация отдельно для каждого VLAN-интерфейса
• VRRPv1/v3 для резервированной маршрутизации
• Поддержка перераспределения маршрутов

Функции multicast-маршрутизации

• Поддержка PIM-DM, PIM-SM и PIM-SSM
• Поддержка DVMRP
• Поддержка IGMP v1/v2/v3 и MLD v1/v2

Функции уровня 2

• Соответствие IEEE 802.3, IEEE 802.3u, IEEE 802.3ab и IEEE 802.3z Gigabit Ethernet
• Автосогласование и Half/Full Duplex для портов 10BASE-T, 100BASE-TX и 1000BASE-T
• Auto-MDI/MDI-X на каждом RJ45-порту
• Управление потоком для предотвращения потери пакетов:
  • IEEE 802.3x Pause Frame в режиме Full Duplex
  • Back Pressure в режиме Half Duplex
• Store-and-Forward, Broadcast Storm Control, обнаружение петель портов
• Таблица MAC-адресов на 16K записей, автоматическое обучение и старение
• Поддержка VLAN:
  • IEEE 802.1Q Tagged VLAN
  • GVRP для динамического управления VLAN
  • До 256 групп VLAN
  • Provider Bridging / VLAN Q-in-Q, IEEE 802.1ad
  • Private VLAN Edge (PVE)
  • GVRP для Management VLAN
  • Protocol-based VLAN
  • MAC-based VLAN
  • IP Subnet VLAN
• Поддержка Link Aggregation:
  • До 12 trunk-групп, до 8 портов в каждой
  • IEEE 802.3ad LACP
  • Cisco EtherChannel, Static Trunk
• Поддержка Spanning Tree Protocol:
  • STP, IEEE 802.1D
  • RSTP, IEEE 802.1w
  • MSTP, IEEE 802.1s
  • BPDU Guard и Root Guard
• Port Mirroring для контроля входящего и исходящего трафика
• Port Mirror many-to-1
• Поддержка G.8032 ERPS

Качество обслуживания QoS

• 8 очередей приоритета на всех портах
• Strict Priority и WRR (Weighted Round Robin) CoS
• Классификация трафика:
  • IEEE 802.1p CoS/ToS
  • IPv4/IPv6 DSCP
  • WRR на основе порта
• Политики Strict Priority и WRR CoS

Multicast

• IPv4 IGMP Snooping v1/v2/v3 и IPv6 MLD Snooping v1/v2
• Режим Querier
• Multicast VLAN Register (MVR)

Безопасность

• IEEE 802.1X Port-based Network Access Authentication
• MAC-based Network Access Authentication
• Встроенный RADIUS-клиент для IPv4 и IPv6
• Аутентификация пользователей через TACACS+
• ACL на основе IP-адресов
• ACL на основе MAC-адресов
• DHCP Snooping
• ARP Inspection
• IP Source Guard для защиты от IP Spoofing
• Dynamic ARP Inspection для отбрасывания ARP-пакетов с неправильным связыванием IP и MAC

Управление

• Управление через IPv4 и IPv6
• Интерфейсы управления:
  • Console/Telnet CLI
  • Web-управление
  • SNMP v1, v2c и v3
  • Защищенный доступ SSH/SSL
• BOOTP и DHCP для назначения IP-адресов
• Обновление и загрузка прошивки через TFTP или HTTP для IPv4 и IPv6
• SNTP для IPv4 и IPv6
• Управление уровнями привилегий пользователей
• Syslog Server для IPv4 и IPv6
• Поддержка DDM
• RMON группы 1, 2, 3, 9
• Поддержка sFlow
• Поддержка ULDP
• Поддержка ULPP
• Поддержка ULSM
• Поддержка LLDP/LLDP-MED
• Поддержка DHCP Option 82, Option 37/38
• Ping и Trace Route для IPv4 и IPv6
