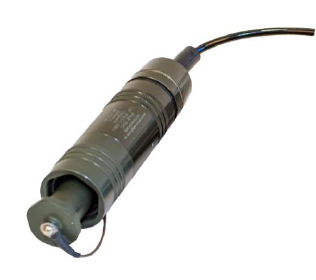

Гермафродитные разъемы с физическим контактом TFOCA
Оптические кабели TFOCA предназначены для соединения узлов тактической сети с помощью кабелей с оптическими волокнами. Используемая усовершенствованная технология сохраняет все преимущества передачи сигналов по оптическим линиям в полевых суровых условиях окружающей среды. Коннектор включает в себя оптический интерфейс с четырьмя стандартными 2,5 мм наконечниками со сплошными выравнивающими втулками для сердечников. Передняя вставка легко снимается для технического обслуживания и очистки в полевых условиях. Гермафродитная муфта TFOCA устраняет необходимость в адаптерах и мужских и женских соединительных половинах. Гермафродитные корпуса обеспечивают быстрое развертывание, создавая одномодовые, многомодовые и гибридные последовательно-цепные соединения с низкими потерями в различных планформах, начиная от симплексного волокна и заканчивая медными гибридными линиями. TFOCA идеально подходит для экстремальных условий окружающей среды, где требуется низкое техническое обслуживание. Существует два различных типа соединительных модулей TFOCA:
a) Военный тактический кабель типа LD со штекерами TFOCA с обеих сторон
b) Гибридный соединительный модуль TFOCA со стандартными волоконно-оптическими разъемами (FC, SC, ST, LC, ...).
Технические характеристики:
Рівень вносимих втрат (одномод) | 0,40 дБ - типовий, 0,75 дБ - максимальний |
---|---|
Зворотні втрати (одномод) | -50 дБ - типовий, -40 дБ - максимальний |
Робоча температура | -46° C до + 71° C |
Температура зберігання | -55° C до + 85° C |
Грязь | П'ятихвилинне занурення, очистити водою (відповідно до вимог MIL-C-83526/12/13) |
Тиск води | MIL-STD-810, метод 512.4, 1 м, 48 годин |
Крижане руйнування | DOD-STD-1678, метод 4050 |
Вологість | DOD-STD-1678, метод 4030, 10 циклів |
Займистість | MIL-STD-1344, метод 1012 |
Вібрація (робоча) | MIL-STD-1344, метод 2500.1 |
Удар | EIA/TIA-455-14, умова A |
Довговічність сполучення | 2,000 циклів за EIA/TIA-455-21 |
Згинання кабельного ущільнювача | 100 циклів за MIL-STD-1344, метод 2017, процедура 1 |
Скручування | 1 000 циклів згідно з EIA/TIA-455-36 |
Утримання кабелю | Мінімум 400 фунтів згідно з EIA/TIA-455-6, 1 година (застосовується до штепсельних розеток і компенсаторів натягу) |
Вплив | EIA/TIA-455-2 |
Стійкість до роздавлювання | Мінімум 450 фунтів згідно з EIA/TIA-455-26 |
EMI Ефективність екранування | > 60 дБ, від 15 кГц до 10 ГГц |
Стійкість до корозії | MIL-STD-1344, метод 1001, умова A |
