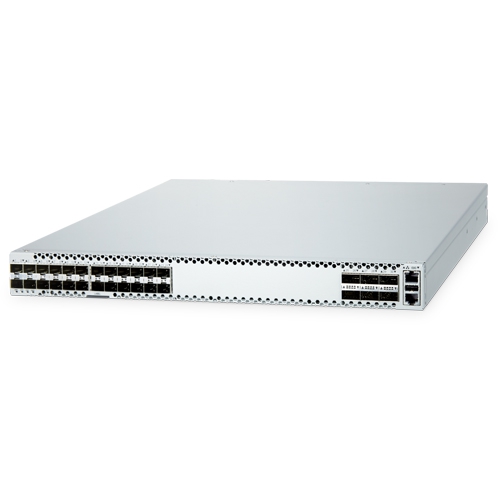

Layer 3 24-Port 10G SFP+ + 6-Port 100G QSFP28 Managed Data Center Switch

PLANET представляет новый DCS-7342-24X6C. Сохраняя ведущую для отрасли конфигурацию высокой плотности с 24 портами 10GbE SFP+ и 6 портами 100GbE QSFP28, DCS-7342-24X6C построен на радикально обновленной аппаратной архитектуре, разработанной для преодоления физических ограничений платформы первого поколения.

Новая архитектура значительно расширяет системные возможности и обеспечивает необходимую гибкость для будущего масштабирования сети. Помимо высокой производительности, DCS-7342-24X6C предлагает расширенную программную функциональность и готовность платформы к современным сетевым задачам, обеспечивая еще более эффективную и стабильную работу критически важных сервисов Layer 3, таких как виртуализация VXLAN/EVPN, маршрутизация BGP/IS-IS и резервирование MLAG.

С появлением нового DCS-7342-24X6C организации могут использовать эти аппаратные и программные возможности для построения более отказоустойчивой, масштабируемой и сверхскоростной инфраструктуры коммутации Layer 3, адаптированной к требованиям современных центров обработки данных и корпоративных магистральных сетей.

Готовые к будущему соединения центров обработки данных: расширенная маршрутизация L3 и виртуализация

DCS-7342-24X6C — это высокопроизводительный коммутатор Layer 3 для центров обработки данных, разработанный для самых требовательных высокоскоростных и масштабируемых сред. Благодаря конфигурации высокой плотности с 24 портами 10GbE SFP+ и 6 портами 100GbE QSFP28 он является мощной основой для построения spine-leaf архитектуры, уровней агрегации и ядра дата-центров.

• Большая емкость маршрутизации: поддержка до 216K маршрутов IPv4 и 108K маршрутов IPv6, что позволяет работать со сложными топологиями и высокой нагрузкой на control plane.
• Расширенная динамическая маршрутизация: полная поддержка протоколов IPv4/IPv6, включая OSPFv2/v3, BGP4/BGP4+ и IS-IS, для бесшовного взаимодействия между подсетями.
• Overlay-сети нового поколения для дата-центров: расширенные возможности VXLAN и EVPN позволяют строить гибкие многопользовательские виртуализированные overlay-сети.
• Отказоустойчивость операторского класса: поддержка BFD для быстрого обнаружения неисправностей, ERPS (ITU-T G.8032) с восстановлением кольца менее чем за 15 мс и резервирование VRRP.
• Интеллектуальное управление трафиком: эффективное использование пропускной способности благодаря ECMP (Equal-Cost Multi-Path), PBR (Policy-Based Routing) и поддержке multicast PIM-SM/SSM.
• Надежная система безопасности: защита корпоративного уровня с TACACS+, 802.1X и аппаратным Anti-ARP Scan для защиты критически важных данных.

DCS-7342-24X6C обеспечивает масштабируемую маршрутизацию с высокой стабильностью и создает перспективную инфраструктуру для корпоративных и облачных центров обработки данных.

Отказоустойчивость операторского класса для высокоскоростных масштабируемых сетей

PLANET предлагает высокоплотное коммутационное решение операторского класса, рассчитанное на значительные нагрузки современных масштабируемых сетей. Сочетание расширенного программного обеспечения Layer 3 с аппаратной платформой нового поколения обеспечивает стабильную работу и простое дальнейшее масштабирование.

• Масштабируемая инфраструктура маршрутизации Layer 3: поддерживается широкий набор протоколов маршрутизации, включая BGP, OSPF и IS-IS, что обеспечивает гибкий и эффективный выбор маршрутов в сложных крупномасштабных архитектурах.
• Виртуализация нового поколения: аппаратно ускоренные VXLAN и EVPN позволяют создавать масштабируемые виртуализированные overlay-сети и существенно повышают мобильность рабочих нагрузок в облачных и многопользовательских средах.
• Расширенное управление трафиком и QoS: детальные QoS Class-Maps и Policy-Maps обеспечивают максимальную производительность критически важных приложений, а ECMP оптимизирует использование пропускной способности и балансировку нагрузки.
• Высокая доступность операторского класса: BFD обеспечивает обнаружение неисправностей за доли секунды, а ERPS (ITU-T G.8032) и MRPP обеспечивают максимальную доступность и быстрое самовосстановление сети.
• Надежная защита и контроль доступа: многоуровневая система безопасности, включающая TACACS+, RADIUS, 802.1X и аппаратный Anti-ARP Scan, защищает доступ к управлению и целостность данных.

Отказоустойчивая сетевая инфраструктура благодаря интеграции MLAG

Для обеспечения непрерывной работы сетевых сервисов и максимального использования пропускной способности DCS-7342-24X6C поддерживает расширенную технологию MLAG (Multi-Chassis Link Aggregation). Она обеспечивает надежность операторского класса и гибкость архитектуры для критически важных сетей.

• Резервирование Active-Active: MLAG позволяет двум коммутаторам работать как одно логическое устройство, обеспечивая активную агрегацию каналов и непрерывное переключение трафика при отказе.
• Упрощенное управление доменом: администратор может легко конфигурировать и идентифицировать MLAG-кластер через параметр Domain ID, обеспечивая синхронизированную и стабильную работу control plane.
• Архитектура без петель: использование MLAG вместе с LACP позволяет отказаться от Spanning Tree Protocol на access-соединениях, повышая эффективность использования пропускной способности и ускоряя конвергенцию.
• Высокая доступность для spine-leaf: MLAG повышает отказоустойчивость на leaf-уровне и обеспечивает резервные маршруты, поэтому отказ одного шасси не прерывает передачу данных.
• Простое масштабирование: сочетание MLAG и аппаратной балансировки нагрузки позволяет линейно увеличивать пропускную способность по мере развития инфраструктуры дата-центра.

Расширенные overlay-сети дата-центров: интеграция VXLAN и EVPN

Для работы со сложной архитектурой современных облачных инфраструктур DCS-7342-24X6C поддерживает аппаратно ускоренные VXLAN и EVPN, что позволяет создавать масштабируемые высокопроизводительные виртуализированные overlay-сети.

Эффективная виртуализация: VXLAN инкапсулирует кадры L2 в UDP-пакеты L3, поддерживая до 16 миллионов изолированных логических сетей поверх физической IP-инфраструктуры.

• Control Plane на базе BGP: EVPN совместно с BGP интеллектуально распространяет информацию о достижимости, уменьшая broadcast flooding и оптимизируя трафик.
• Непрерывная мобильность нагрузок: сохраняется L2-соединение при миграции виртуальных машин или контейнеров между физическими узлами без прерывания сервиса.
• Оптимизированная маршрутизация: поддерживается Integrated Routing and Bridging (IRB) и расширенный multicast PIM-SM/SSM для эффективного обмена трафиком между сегментами.
• Безопасная многопользовательская среда: VFI (Virtual Forwarding Instance) создает изолированные защищенные среды для нескольких пользователей поверх общей инфраструктуры.
• Аппаратная обработка на скорости линии: инкапсуляция обрабатывается на wire-speed, обеспечивая сверхнизкую задержку для приложений с высокой пропускной способностью.

Унифицированное управление сетью: высокоскоростное стекование для масштабирования

Для упрощения расширения инфраструктуры DCS-7342-24X6C поддерживает расширенное стекование, позволяющее объединить до 8 физических коммутаторов в одно высокопроизводительное логическое шасси.

• Централизованное управление: весь стек управляется через один IP-адрес, что снижает административную нагрузку и обеспечивает синхронизацию конфигураций.
• 100G стековая магистраль: высокоскоростные порты 100G QSFP28 могут использоваться как стековые соединения для создания неблокирующей внутренней сети с высокой пропускной способностью между коммутаторами.
• Распределенная отказоустойчивость: в сочетании с Cross-Chassis LACP система обеспечивает резервирование и мгновенное перенаправление трафика при отказе одного из устройств.
• Масштабирование по мере необходимости: архитектура «pay-as-you-grow» позволяет увеличивать количество портов без перестройки всей сетевой топологии.
• Защищенный control plane: централизованный доступ к управлению защищен TACACS+, RADIUS и SSH.
• Стабильная производительность QoS: аппаратные QoS-профили применяются ко всему стеку, обеспечивая одинаковый приоритет критически важного трафика.

Интеллектуальное управление и расширенная система безопасности

DCS-7342-24X6C сочетает современные протоколы автоматизации с надежной архитектурой безопасности, упрощая администрирование и защищая критические маршруты передачи данных.

• Автоматизация нового поколения с NETCONF: поддержка NETCONF позволяет реализовать программируемое управление сетью и интеграцию с современными системами оркестрации.
• Анализ трафика в реальном времени: технология sFlow обеспечивает высокопроизводительный аппаратный мониторинг сетевого трафика и позволяет детально анализировать использование пропускной способности и потенциальные аномалии.
• AAA-безопасность операторского класса: поддерживаются TACACS+, RADIUS и SSH v2.0 для зашифрованного доступа к управлению и централизованной аутентификации.
• Проактивная защита control plane: Anti-ARP Scan и аппаратные механизмы защиты от DDoS помогают защищать CPU коммутатора от вредоносного трафика.
• Точная синхронизация и мониторинг: поддерживаются NTP для синхронизации времени и RMON для удаленного мониторинга и диагностики.
• Энергоэффективная аппаратная платформа: интеллектуальное управление скоростью вентиляторов в зависимости от температуры снижает шум и энергопотребление.

Энергоэффективная инфраструктура: интеллектуальное управление питанием

Поскольку энергоэффективность становится важным требованием современной IT-инфраструктуры, DCS-7342-24X6C сочетает технологии энергосбережения с высокой производительностью, необходимой для центров обработки данных.

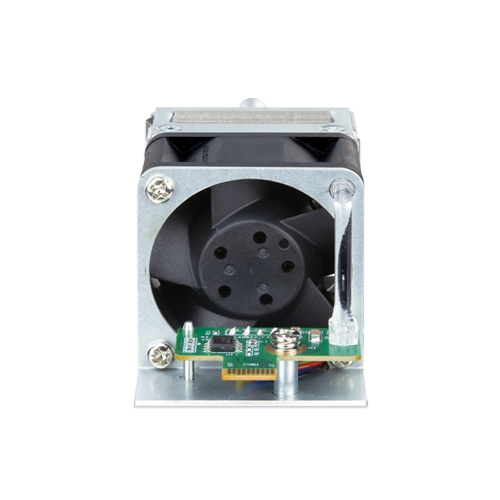

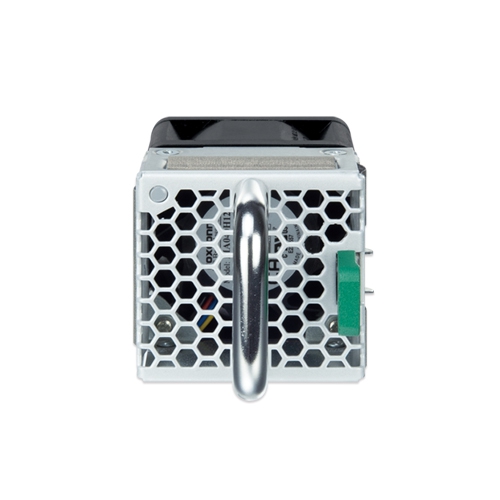

• Интеллектуальное управление вентиляторами: резервированные вентиляторы с горячей заменой динамически изменяют скорость вращения в зависимости от показаний температурных датчиков, снижая энергопотребление и шум.

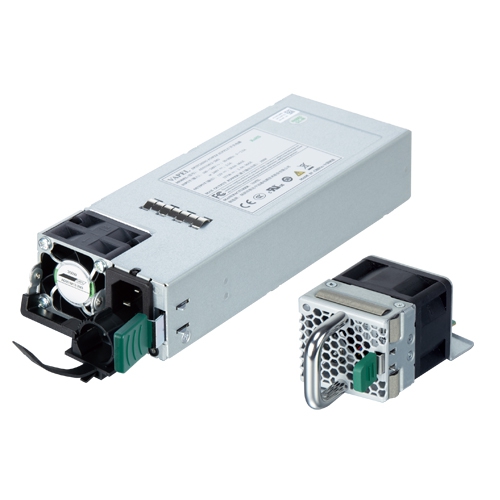

• Высокоэффективные резервированные блоки питания: используются высокоэффективные AC-блоки питания с горячей заменой. Резервированная конструкция обеспечивает максимальную доступность системы и оптимальное распределение нагрузки.
• Аппаратное масштабирование энергопотребления: платформа автоматически адаптирует энергопотребление в зависимости от состояния портов. Неиспользуемые порты переводятся в режим пониженного потребления.
• Оптимизированная система охлаждения: воздушный поток организован в направлении front-to-back, что соответствует типовым схемам горячих и холодных коридоров дата-центров.
• Снижение эксплуатационных затрат: сочетание интеллектуального энергоменеджмента и высокой плотности портов помогает снизить общую стоимость владения TCO.

Расширение 1-to-4: преобразование 100G в 4 × 25G

Один порт 100G QSFP28 можно разделить на 4 независимых интерфейса 25G SFP28. Такой breakout-кабель позволяет эффективно подключать высокопроизводительный коммутатор ядра к нескольким серверам или системам хранения данных.

Основные преимущества

• Умножение портов 1-to-4: один интерфейс 100G обеспечивает 4 независимых канала по 25 Гбит/с.
• Полное использование 100G: позволяет максимально использовать пропускную способность 100 Гбит/с DCS-7342-24X6C.
• Простая аппаратная интеграция: breakout-решение оптимизировано для 100G/QSFP28 и обеспечивает синхронную работу всех четырех каналов 25G.
• Эффективность операторского класса: уменьшается необходимость в большом количестве отдельных трансиверов и сложной кабельной инфраструктуре.
• Низкая задержка: прямое подключение обеспечивает минимальную задержку сигнала.
• Оптимизация spine-leaf: один 100G Spine-порт может быть непосредственно подключен к 4 Leaf-коммутаторам или серверам по 25G.

Применение

Бесшовная мобильность VM и изоляция нескольких пользователей

В современных облачных центрах обработки данных DCS-7342-24X6C может использоваться как высокоскоростная платформа для виртуализированных нагрузок. Благодаря BGP-EVPN и VXLAN коммутатор обеспечивает бесшовное перемещение виртуальных машин между узлами Layer 3 без сложной переконфигурации сети.

24 порта 10G SFP+ обеспечивают высокоплотное подключение серверов, а 6 uplink-портов 100G QSFP28 — высокую неблокирующую пропускную способность для East-West трафика между серверами. Архитектура обеспечивает строгую изоляцию пользователей и стабильность сервисов.

Отказоустойчивая корпоративная магистраль для критически важных сервисов

В крупных корпоративных центрах обработки данных DCS-7342-24X6C обеспечивает высокопроизводительную сетевую инфраструктуру для соединения сотен серверов и высокоскоростных систем хранения данных. Коммутатор ориентирован на критически важные приложения, включая ERP, CRM и высоконагруженные базы данных.

Благодаря VXLAN-EVPN коммутатор поддерживает детальную сегментацию сети и изоляцию нескольких пользователей на аппаратном уровне. 6 uplink-портов 100G QSFP28 в сочетании с MLAG обеспечивают неблокирующую архитектуру с высокой доступностью и устраняют отдельные точки отказа.

Сеть со сверхнизкой задержкой для высокочастотной торговли HFT

Для высокочастотной торговли DCS-7342-24X6C обеспечивает задержку на микросекундном уровне и высокую стабильность, необходимую для выполнения операций в реальном времени.

Поддержка MLAG обеспечивает Active-Active архитектуру с максимально эффективным использованием пропускной способности и переключением без потери пакетов. BFD позволяет очень быстро восстанавливать маршруты, а аппаратный QoS и функции безопасности защищают сеть от перегрузок и внешних угроз.

Сочетание высокой производительности, низкой задержки и энергоэффективности делает коммутатор подходящим для непрерывных высокоскоростных финансовых приложений.

Основные характеристики

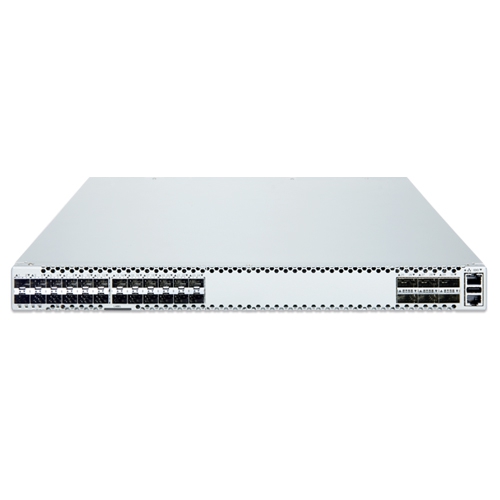

Физические порты

• 24 интерфейса 10G SFP+ (порты 1–24)
• 6 интерфейсов 100G/40G QSFP28 (порты 25–30)
• Консольный порт RJ45–DB9 для базового управления и настройки коммутатора
• 1 порт управления 10/100/1000T RJ45
• 1 × USB 2.0 Type A для USB-накопителя, резервного копирования и восстановления конфигурации

Коммутация

• Архитектура Store-and-Forward с фильтрацией и передачей на скорости линии
• IEEE 802.3x Flow Control для Full Duplex и Back Pressure для Half Duplex
• Jumbo Frame до 10K
• Таблица MAC-адресов до 128K
• Общий буфер данных 24 МБ
• Защита ESD:
  • контактный разряд 4 кВ DC
  • воздушный разряд 8 кВ DC
• Автоматическое обучение и старение MAC-адресов
• Поддержка протокола CSMA/CD

Функции стекования

• Соединение участников стека через интерфейсы 10G SFP+ и 100G QSFP28
• Управление через один IP-адрес, до 8 устройств в стеке
• Объединение нескольких коммутаторов PLANET DCS-7342-24X6C в одно логическое устройство

Функции IP-маршрутизации

• Аппаратная статическая маршрутизация IPv4/IPv6
• Динамическая IPv4-маршрутизация: RIPv1/v2, OSPFv2, IS-IS, BGP
• IPv4 Route Policy / Policy-Based Routing
• Динамическая IPv6-маршрутизация: RIPng, OSPFv3, IS-ISv6, BGP4+
• IPv6 Route Policy
• Ethernet Virtual Private Network (EVPN)
• GRE Tunnel, VXLAN, VRF и ECMP
• BFD для статических маршрутов, VRRP, OSPF, BGP и RIP

Функции multicast-маршрутизации

• IPv4 IGMP v1/v2/v3
• PIM-SM, PIM-SSM и PIM-DM
• IPv6 MLD v1/v2 и MLD Snooping v1/v2
• Multicast VLAN Registration для IPv6
• PIM-SM v6

Функции Layer 2

• Поддержка VLAN
  • до 4K VLAN
  • IEEE 802.1Q Tagged VLAN
  • Provider Bridging / VLAN Q-in-Q, IEEE 802.1ad
  • Protocol VLAN
  • MAC-Based VLAN
  • Protocol-Based VLAN
  • Private VLAN
  • Voice VLAN
  • Super VLAN
  • Guest VLAN
  • GVRP
• VXLAN Layer 2 Switching, Routing Switching и Layer 3 GRE Tunnel
• BGP EVPN
• Priority Flow Control (PFC)
• Link Aggregation:
  • IEEE 802.3ad LACP
  • Cisco EtherChannel / Static Trunk
• Multi-Chassis Link Aggregation (MLAG):
  • базовая конфигурация
  • Blackhole Flow Protection
  • MLAG VRRP
  • MLAG Dual Active
• IEEE 802.1D STP, 802.1w RSTP, 802.1s MSTP:
  • BPDU Protection
  • Root Protection
  • Loop Protection
  • Anti TC-BPDU Attack
• Фильтрация пакетов L2–L4 по MAC, IP, порту, протоколу, IP ToS, 802.1p, VLAN ID, SVLAN ID, диапазону VLAN и т. д.
• Multi-layer Ring Protection Protocol (MRRP)
• Device Link Detection Protocol
• Bridge Protocol Filter
• Uplink Line Protection Protocol
• Loop Detection
• Port Mirroring, Flow Mirroring, Remote Mirror, Multi-Destination Mirror, CPU Mirror Source/Destination
• ERSPAN
• LLDP
• Совместимость с Cisco UDLD
• ITU-T G.8032 ERPS

Ethernet OAM

• IEEE 802.3ah EFM
• IEEE 802.1ag CFM
• ITU-T Y.1731 OAM для Ethernet-сетей

Quality of Service

• Ingress Shaper и Egress Rate Limit для каждого порта
• 8 очередей приоритета на всех портах
• Классификация трафика:
  • IEEE 802.1p CoS
  • ToS/DSCP/IP Precedence для IPv4/IPv6
  • TCP/UDP Port Number
  • типовые сетевые приложения
• Strict Priority и Weighted Round Robin (WRR)
• Traffic Policing на портах
• DSCP Remark

Multi-Protocol Label Switching

• Virtual Private Network:
  • Layer 2 VPN
  • Layer 3 VPN
  • VPLS
  • VPWS
• Layered Service Provider Static
• MPLS TE
• RSVP
• MPLS QoS
• LDP

Multicast

• IPv4 IGMP Snooping v1/v2/v3
• IPv6 MLD Snooping v1/v2
• MVR

Безопасность

• Аутентификация:
  • IEEE 802.1X Port-Based Network Access Authentication
  • RADIUS Client
  • AAA Authentication
  • RADIUS/TACACS+ Authentication
• Access Control List:
  • IP-Based ACL / MAC-Based ACL
  • MAC Address
  • IP Address
  • Ethertype
  • Protocol Type
  • VLAN ID
  • DSCP
  • 802.1p Priority
  • до 512 записей
• ARP:
  • ARP Detection
  • ARP Anti Attack
  • Anti ARP Scan
  • ARP Guard
  • ARP Binding
  • ARP Limit
  • ARP Inspection
• MAC Security:
  • Static MAC
  • MAC Filtering
  • Blackhole MAC List
• Фильтрация доступа:
  • Telnet/SSH ACL Filtering
  • Telnet/SSH IPv6 ACL Filtering
• Port Security
• VLAN Security
• DHCP Snooping
• IP Source Guard
• DoS Attack Prevention
• RBAC
• Link-Flapping Detection

Управление

• Console, Telnet и SSH v1.5/v2
• SNMPv1/v2/v3
• SNMP Trap
• RMON
• NETCONF
• Обслуживание системы:
  • обновление прошивки через TFTP
  • загрузка и выгрузка конфигурации через FTP/TFTP
  • аппаратная кнопка Reset
• Автоматическое управление скоростью вентиляторов по температуре
• Мониторинг температуры и вентиляторов с предупреждениями
• SNTP и NTP
• sFlow v4/v5
• DNS Client Status
• IPv4 ARP / ARP Proxy
• IPv6 ICMPv6 / PMTUD / PPPoE+ / NDP
• Журналы и уведомления:
  • контроль загрузки CPU
  • контроль использования памяти
  • температура, PSU, FAN
  • журналы операций
  • управление журналами, уведомлениями и debug-информацией
• Диагностика:
  • ICMPv6/ICMPv4 Remote Ping
  • Trace Route
  • DDM
• DHCP:
  • DHCP Client/Relay/Server
  • DHCP Snooping
  • DHCP Option 82/252
  • DHCPv6 Client/Relay/Server
  • DHCPv6 Snooping

Резервированная система питания

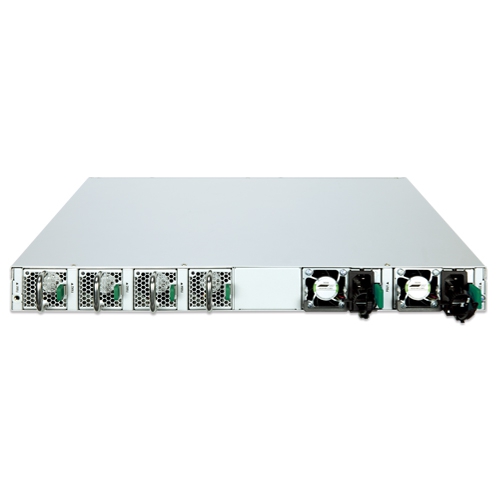

• Двойное резервирование питания и резервирование двух комплектов вентиляторов; в комплекте 2 блока DCS-PWR350-ACHDC
• Блоки питания и вентиляторы с поддержкой горячей замены

Аппаратная часть

• Монтаж в 19-дюймовую стойку, высота 1U
• Кнопка Reset для перезагрузки и восстановления заводских настроек
• LED-индикаторы питания, вентиляторов и Ethernet-интерфейсов
• FCC Part 15 Class A, CE

Технические характеристики
