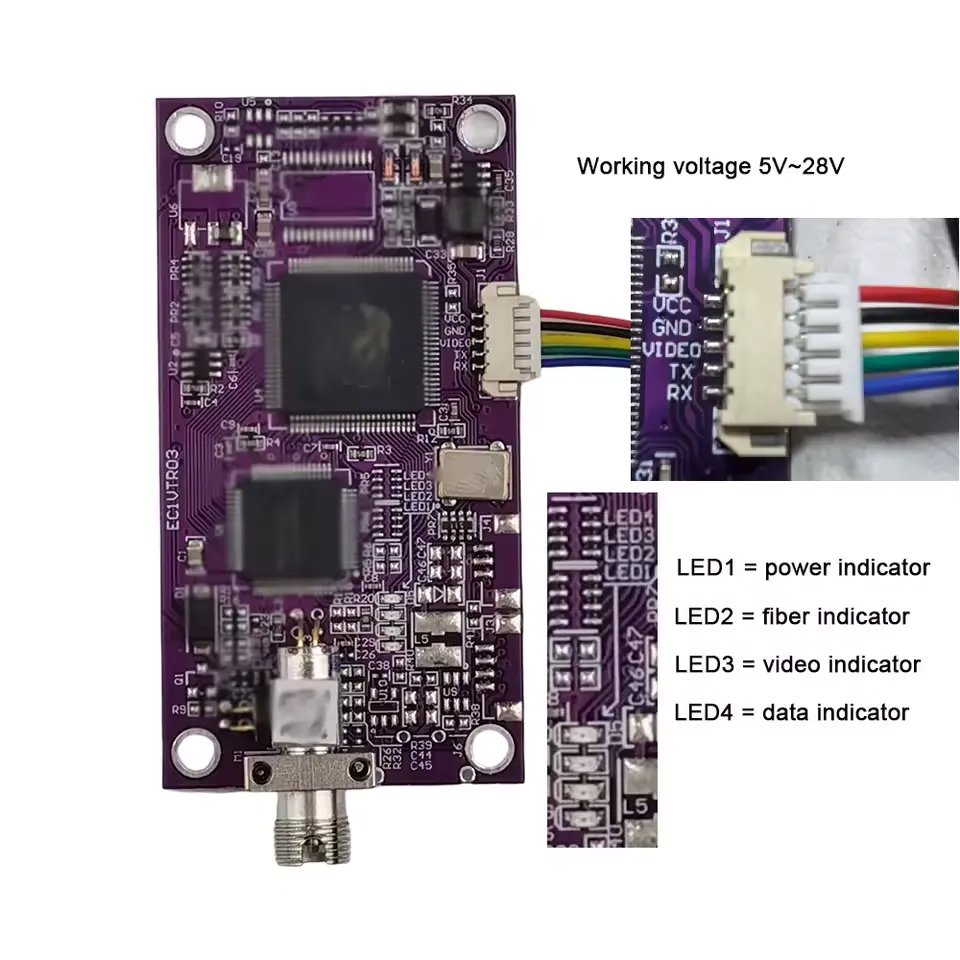

TX RX 1-канальний 1080P AHD відео + UART & TTL & SBUS в оптоволоконний конвертер

Одноканальний оптоволоконний конвертер, призначений для передачі аналогового HD-відео (форматів CVI, AHD, TVI та CVBS) з роздільною здатністю до 1080P, а також сигналів послідовних інтерфейсів UART, TTL та SBUS по оптоволоконному кабелю.

Цей конвертер використовується для передачі відеосигналу високої роздільної здатності та даних послідовних інтерфейсів на значні відстані (до 20 км) з використанням оптоволоконної технології. Застосування оптоволокна забезпечує високу стійкість до перешкод, захист від електромагнітних впливів та стабільну передачу сигналу порівняно з традиційними коаксіальними кабелями.

Основні сфери застосування:

• Системи відеоспостереження: Передача відеосигналу від камер високої роздільної здатності на великі відстані без втрати якості, особливо в умовах сильних електромагнітних перешкод або при необхідності охоплення великих територій. Підтримка різних аналогових HD-форматів робить його універсальним рішенням для існуючих та нових систем.
• Промислові системи автоматизації та контролю: Передача даних послідовних інтерфейсів (UART, TTL, SBUS) для керування обладнанням, збору даних з датчиків та інших цілей в умовах, де потрібен надійний та захищений від перешкод зв'язок на відстані.
• Транспортні системи: Передача відео та керуючих сигналів у системах моніторингу дорожнього руху, залізничного транспорту тощо.
• Телекомунікації та зв'язок: Використання оптоволоконної технології забезпечує високу пропускну здатність та надійність передачі даних.
• Медичне обладнання: Передача відеозображень та даних у медичних системах, де важлива висока точність та відсутність перешкод.

Технічний опис

Відео

• Вхідний/вихідний опір: 75 Ом (несиметричний)
• Смуга пропускання відео: 50 МГц
• Відео напруга: 500MVP-P
• Зворотні втрати на передавальному терміналі: >15 дБ
• Максимальний джитер на приймальному терміналі: <0.2 UI
• Час наростання/спадання на приймальному відеотерміналі: <0.8ns
• Відео інтерфейс: Pin XH2.54 мм
• Підтримувані відеоформати: CVI AHD TVI та CVBS (аналоговий)
• Підтримувані роздільності відео: 1080P/960P/720P

Підтримувані камери:

• CVI: 1080P/2MP (1920x1080), 960P/1.3MP (1280x960), 720P/1MP (1280x720)
• AHD: 1080P/2MP (1920x1080), 960P/1.3MP (1280x960), 720P/1MP (1280x720)
• TVI: 1080P/2MP (1920x1080), 960P/1.3MP (1280x960), 720P/1MP (1280x720)

Послідовний порт:
Може бути налаштований відповідно до вимог, UART, TTL SUBS та інші сигнали послідовного порту

• Тип даних: 3.3V or 5V TTL level
• Швидкість передачі даних: 115.2 Кбіт/с

Оптоволокно:

• Оптоволоконний інтерфейс: FC/UPC
• Довжина хвилі оптичного волокна: 1310nm/1550nm
• Оптична потужність: в межах -15Db
• Дальність передачі: 0-20 км

Напруга:
Зазвичай підтримує 5 В-28 В
