Волоконно-оптична муфта, горизонтальна
Муфта JFOSC-H1-A володіє міцною і надійною конструкцією: її корпус виконаний з високоякісного інженерного пластику методом лиття під тиском, що забезпечує високу стійкість до лужних солей, корозії, старіння і механічних пошкоджень. Завдяки ступеню захисту IP68, вона зберігає функціональність навіть в суворих кліматичних умовах. Внутрішні елементи фіксації кабелю і кріпильні деталі виготовлені з нержавіючої сталі, що гарантує довговічність і стійкість до зношування. Ущільнювальне кільце всередині муфти забезпечує відмінну герметичність і вологозахист, а також високу ударостійкість і стійкість до тиску.
Конструкція муфти продумана для зручності експлуатації: нижнє розташування введення і виведення кабелю спрощує монтаж, а пристрій для фіксації надійно утримує оптичний кабель. Всередині розміщена поворотна сплайс-касета, що надає достатньо місця для укладання волокна з дотриманням мінімального радіуса вигину більше 40 мм, що запобігає додаткові втрати сигналу. Крім того, муфта підтримує установку PLC-спліттерів — можливе розміщення двох блоків PLC-спліттера 1×8 або одного блоку 1×16 без роз'ємів, що розширює її функціональні можливості в оптичних мережах.

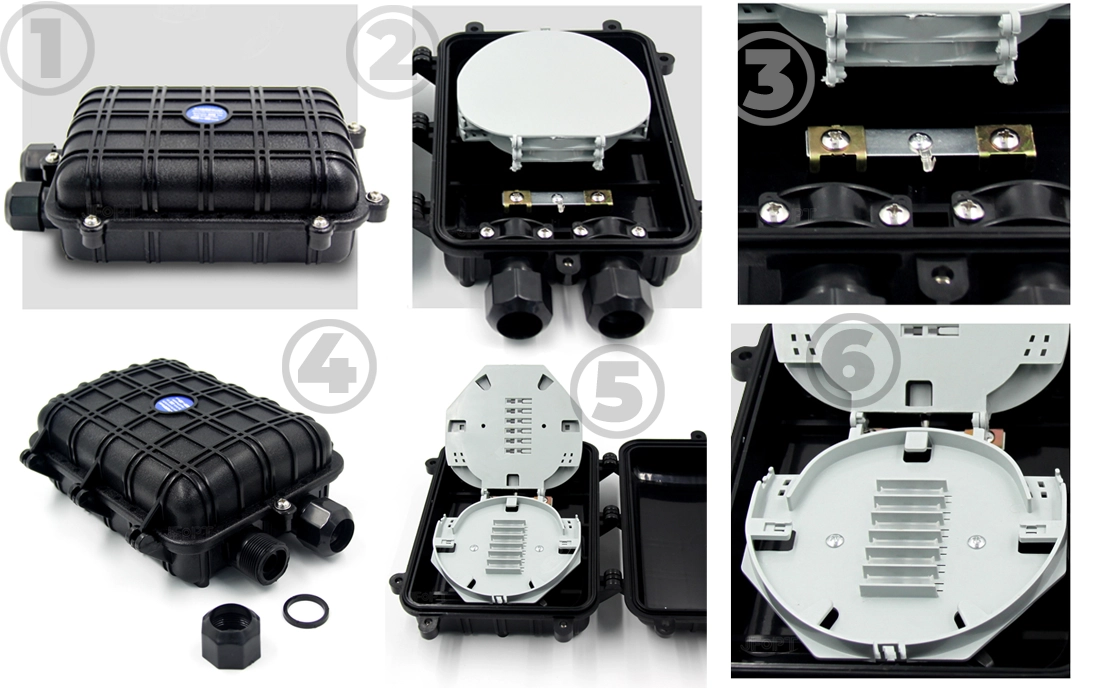

01 Міцна структура
Корпус муфти виготовлений методом лиття під тиском з високоякісних інженерних пластиків. Він має хорошу стійкість до лужних солей, корозії, старіння, окислення та високу механічну міцність, може витримувати суворі кліматичні умови та важкі умови експлуатації, ступінь захисту досягає IP68.
02 Високоякісні металеві матеріали
Внутрішні пристрої для фіксації оптичного кабелю і кріпильні елементи виготовлені з високоякісних нержавіючих сталевих матеріалів, які не схильні до старіння.
03 Хороша герметизація
Всередині муфти є ущільнювальне кільце, яке забезпечує хороші герметизуючі і вологозахисні характеристики, міцність і довговічність, високу ударостійкість і стійкість до тиску.
04 Зручна проводка
Один кабельний вхід і один кабельний провід на нижній стороні муфти. Всередині знаходиться пристрій для фіксації оптичного кабелю, зручний для закріплення оптичного кабелю.
05 Конструкція для зберігання і зрощування
Сплайс-касета всередині може перевертатися як книга, є достатньо місця для зберігання волокна, щоб забезпечити радіус вигину більше 40 мм в будь-якому положенні, і немає додаткового загасання в сплайс-касеті.
06 Підтримка PLC-спліттера
У муфту можна встановити 2 блоки PLC-спліттера 18 або 1 блок PLC-спліттера 216 (без роз'ємів).

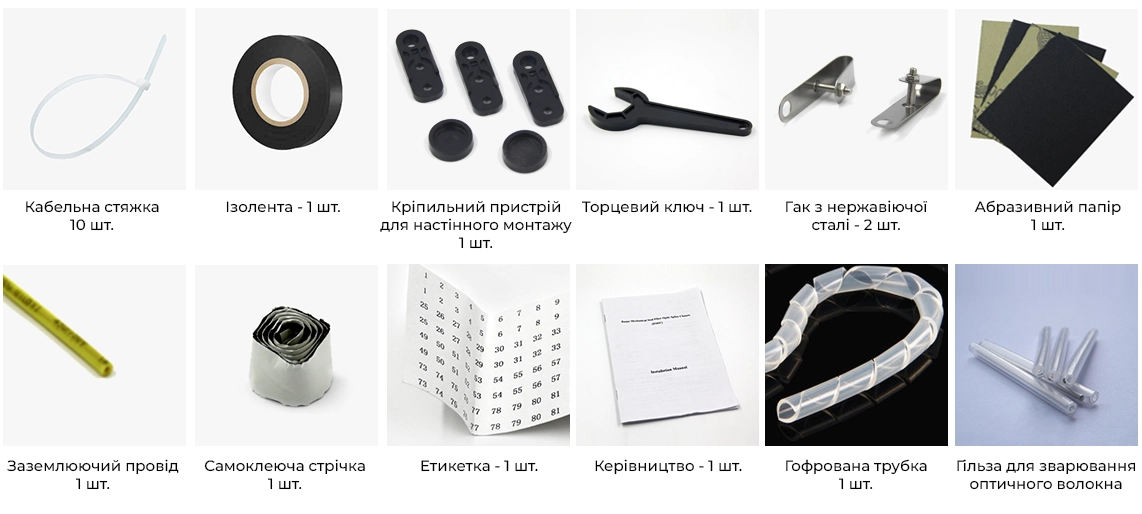

Комплектація:

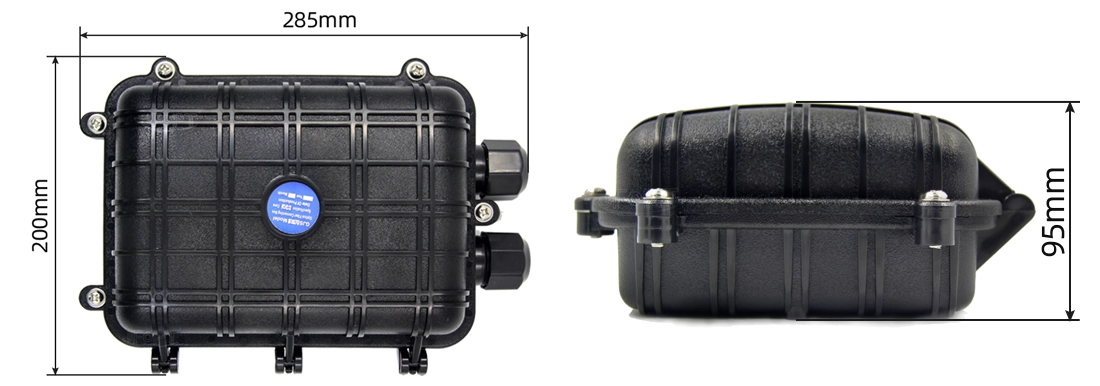

Розміри:
| Конфігурація Продукту | |||||
|---|---|---|---|---|---|
| Модель | Кількість волокон | 12 слотів для сплайс-касет для круглого кабелю (одинарне зрощування) | 12 слотів для сплайс-касет для круглого кабелю (подвійне зрощування) | 6 слотів для сплайс-касет для плоского кабелю | Вхід / вихід (зовнішній діаметр 1 Вхід / 1 вихід) |
| H1-A | 12 волокон | 1 (Стандартно) | / | / | 1 Вхід / Вихід, зовнішній діаметр 25 мм |
| 24 волокна | 2 (Стандартно) | 1 | / | ||
| 36 волокон | 3 (Стандартно) | / | / | ||
| 48 волокон | 4 (Стандартно) | 2 | / | ||
| 72 волокна | / | 3 (Стандартно) | / | ||
| 96 волокон | / | 4 (Стандартно) | / | ||
| 12-36 волокон | / | / | 1 | ||
| 48-72 волокон | / | / | 2 | ||
| 84-108 волокон | / | / | 3 | ||
| 120-144 волокна | / | / | 4 | ||
