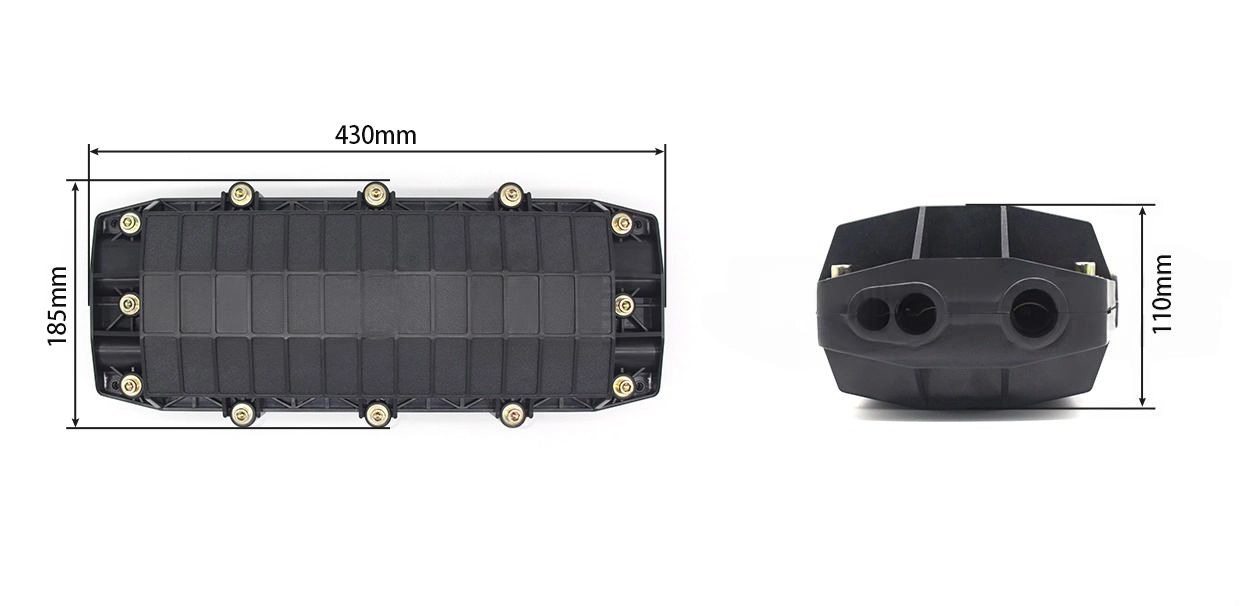

Муфта оптична сплайсова прохідного типу з механічною герметизацією (H3-B)
Шукаєте міцне та високопродуктивне рішення для захисту волоконно-оптичних з'єднань? Муфта H3-B розроблена для виняткової довговічності та універсальності, забезпечуючи безпеку вашої мережі в найсуворіших умовах.
Основні характеристики та переваги
- Виняткова міцність та довговічність: Корпус муфти виготовлений з інженерного пластику PC, стійкого до корозії солями та лугами, а також до окислення. Він витримує різкі зміни клімату та суворі умови експлуатації, відповідаючи класу захисту IP68. Внутрішні кріплення та елементи кріплення виконані з високоякісної нержавіючої сталі, гарантуючи довгий термін служби без старіння.
- Чудова герметичність: Завдяки ущільнювальному кільцю в корпусі муфти, H3-B забезпечує відмінну герметичність, вологонепроникність, а також високу ударостійкість та стійкість до зовнішніх впливів.
- Зручність монтажу та підключення: Муфта оснащена 3 кабельними вводами та 3 кабельними виводами на нижній частині, що значно спрощує фіксацію оптичного кабелю.
- Велика ємність та гнучкість:
- Вміщує до 192 зварювань волокон для розподільчих кабелів або до 288 зварювань волокон для стрічкових кабелів.
- Внутрішні сплайс-касети відкриваються за принципом книги, надаючи достатньо місця для зберігання волокон.
- Підтримує встановлення PLC-сплітерів: кожна сплайс-касета може вмістити 2 блоки PLC-сплітера 2*16 або 1 блок PLC-сплітера 2*32 (без конекторів).
- Широкий діапазон робочих температур: Ефективно функціонує при температурах від -40℃ до +65℃.
Застосування
Муфта H3-B ідеально підходить для різних сценаріїв встановлення:
- Повітряна прокладка
- У трубопроводах
- Пряме заглиблення
Відповідність стандартам
Ви можете бути впевнені в якості та надійності H3-B, оскільки вона відповідає безлічі міжнародних та галузевих стандартів, включаючи:
- Сертифікація TLC
- Сертифікація ROHS
- Сертифікація CE
- Стандарт YD/T814.1-2013
- Сертифікація FCC
- ISO9001:2015
- Промислові стандарти, такі як IEC
- Рівень захисту IP68
У комплекті
Для зручності встановлення та обслуговування в комплект входять усі необхідні аксесуари:
- Кабельні стяжки (6 шт.)
- Гачки з нержавіючої сталі (2 шт.)
- Шестигранний ключ (1 шт.)
- Ізоляційна стрічка (1 шт.)
- Провід заземлення (1 шт.)
- Маркери для нумерації (1 шт.)
- Посібник з встановлення (1 шт.)
- Захисні гільзи для сплайсів (X шт.)
- Захисна трубка "зміїна шкіра" (1 шт.)
- Наждачний папір (1 шт.)
- Самоклеюча стрічка (1 шт.)
- Кабельні заглушки (6 шт.)
- Гвинти (12 шт.)
| P/N | Core | 12-слотовий сплайс-лоток для розподільного кабелю (2 зварювання на кожен слот) | 24-слотова сплайс-лоток для розподільного кабелю (одинарне зрощування в кожному слоті) | 6-слотовий сплайс-лоток для стрічкового кабелю | Вхід/Вихід OD (3 Входи / 3 виходи) |
| H3-B | 12 | 1 | / | / |
|
| 24 | 2 | 1 | / | ||
| 36 | 3 | / | / | ||
| 48 | 4 | 2 | / | ||
| 60 | 5 | / | / | ||
| 72 | 6 | 3 | / | ||
| 84 | 7 | / | / | ||
| 96 | 8 | 4 | / | ||
| 120 | / | 5 | / | ||
| 144 | / | 6 | / | ||
| 168 | / | 7 | / | ||
| 192 | / | 8 | / | ||
| 12-72 | / | / | 1 | ||
| 84-144 | / | / | 2 | ||
| 156-216 | / | / | 3 | ||
| 228-288 | / | / | 4 |
