Керований PDH мультиплексор FMUX-1600

Волоконно-оптичні PDH мультиплексори призначені для збільшення дальності передачі потоків Е1 (G.703) з допомогою оптичного волокна. Залежно від моделі це обладнання дозволяє передати 8 або 16 каналів Е1 по одному або двом оптичним волокнам. Крім передачі сигналів Е1 більшість мультиплексорів можуть передавати від 1 до 4-х сигналів GbE Ethernet. Дальність передачі волокном може досягати 160 км.

FMUX1600 - це 19-дюймовий оптоволоконні PDH мультиплексори, для монтажу у стійку на 1U. Передають до 16 сигналів E1/T1 + 4 x 10/100/1000Base-T Gigabit Ethernet по одному оптоволоконному каналу. Шасі FMUX1600  є в трьох різних конфігураціях живлення; змінний струм, постійний струм або змінний струм + постійний струм. Джерела змінного струму працюють від 90 ~ 240 V, тоді як джерела постійного струму працюють від 18 ~ 60 V. На задній панелі корпусу BNC модель забезпечує несиметричні коаксіальні з'єднання 75 Ом на 32 з роз'ємами BNC, а модель RJ-45 забезпечує збалансовані з'єднання на 120 Ом на 16 по провідній кручений парі з роз'ємами RJ45. З двома слотами SFP на оптоволоконних портах FMUX1600 надає роз'єм оптоволоконного кабелю SFP-LC, доступні як багатомодовий, так і одномодовий режим, а також BiDi, який дозволяє двонаправлену передачу, з використанням тільки одного оптоволоконного кабелю. Є автоматичний захист 1+1, як для оптичних ліній, так для агрегованих оптоволоконних портів. Стандартну конфігурацію FMUX1600 можна налаштовувати або встановлювати через послідовне термінальне з'єднання VT-100 або картку SNMP з керуванням через Інтернет, telnet та SNMP.

Особливості:

• Забезпечує прозору передачу 1 E1/T1 G.703 по оптоволокну;
• Забезпечує 4 порти Ethernet 10/100/1000 Мбіт/1 канал RS232;
• Тест із закільцьовуванням на оптоволоконному порті E1/T1;
• Забезпечує один канал гарячої лінії (лінія службового зв'язку);
• Підтримує повно-підлогу дуплексний, 10M/100M/1000M, автоузгодження;
• Пересилання 10-байтових пакетів великого розміру на порт Ethernet;
• Підтримує захист 1+1 волоконно-оптичних ліній. Менш 50 мс;
• Функція аварійної сигналізації можна контролювати стан віддаленого пристрою;
• Комбінація живлення AC220V та DC-48V для резервованих опцій;
• Підтримує локальне керування RS232; Підтримка онлайн оновлення;
• Підтримка Web, Telnet, SNMP-управління (опціонально)

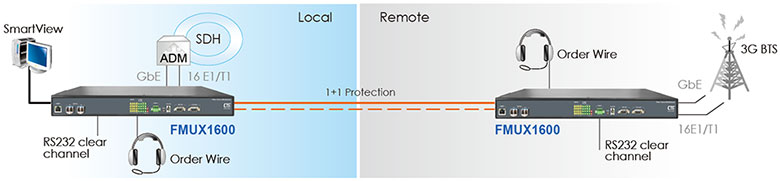

Приклад використання оптичного PDH мультиплексора FMUX-800/FMUX-1600
