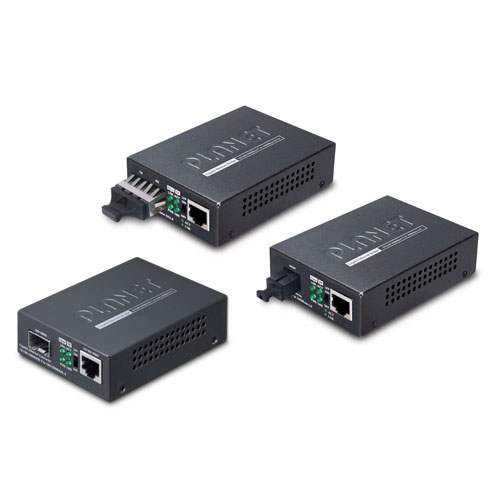

1G медіаконвертер SC > 1000M BASE-T (некерований) GT-80x - PLANET

Забезпечуючи гнучке підключення 10/100/1000 Мбіт/с Ethernet через RJ45-порт та стабільну гігабітну роботу по оптиці, медіаконвертери PLANET GT-802, GT-802S, GT-802S40, GT-802S60, GT-805A та GT-806A/B підтримують перетворення між мережами 10/100/1000BASE-T та 1000BASE-SX/LX. Доступні роз’єми SC/SFP/WDM та підтримка одномодового й багатомодового волокна, залежно від вимог. Ethernet-сигнал дозволяє легко, ефективно та недорого поєднувати три типи сегментів мережі.

Збільшення відстані та стабільний гігабітний зв’язок

Серія гігабітних медіаконвертерів PLANET GT-80x розширює дистанцію передавання даних завдяки використанню оптоволоконного кабелю. Конвертери GT-80x забезпечують перетворення між інтерфейсами 10/100/1000BASE-T та 1000BASE-SX/LX для різних оптичних застосувань. Доступні оптичні інтерфейси наведені нижче:

Розширені «розумні» можливості керування

Серія GT-80x підтримує auto MDI/MDI-X на мідному порту та має DIP-перемикач для налаштування функції Link Fault Passthrough (LFP). Функція LFP включає механізми Link Loss Carry Forward (LLCF) та Link Loss Return (LLR). LLCF/LLR дають змогу миттєво повідомити адміністратора про проблему з лінком і забезпечують ефективний моніторинг стану мережі. DIP-перемикач дозволяє вмикати або вимикати LFP.

• LLCF означає, що при втраті лінка по мідній лінії (TP), до якої під’єднаний пристрій, медіаконвертер розриває передавання на оптичному порту.
• LLR (Link Loss Return) означає, що при втраті оптичного лінка, до якого під’єднаний пристрій, конвертер також розриває передавання на оптичному порту.

Обидві функції дають змогу оперативно виявляти проблеми з каналом зв’язку та спрощують моніторинг мережі.

Просте встановлення

Серія GT-80x дозволяє легко поєднувати різні сегменти мережі. Медіаконвертер GT-80x може працювати як окремий пристрій з живленням від зовнішнього DC-адаптера або як модуль, що встановлюється у 19" шасі медіаконвертерів PLANET на 7 або 15 слотів (MC-700/MC-1500/MC-1500R/MC-1500R48). Такі шасі забезпечують централізоване живлення для GT-80x і дозволяють обслуговувати оптичну мережу з одного місця.

Оскільки гігабітний медіаконвертер повністю відповідає стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T та IEEE 802.3z 1000BASE-LX/SX, встановлення виконується швидко й просто завдяки підтримці Plug and Play. GT-80x також підтримує керування потоком (Flow Control) та back pressure в напівдуплексному режимі для усунення втрати пакетів.

Застосування

Оптоволоконні мережі для провайдерів, підприємств та житлових об’єктів

Завдяки високій продуктивності та простому встановленню GT-80x може використовуватися для побудови рішень FTTH (Fiber to the Home — оптика до оселі) та FTTC (Fiber to the Curb — оптика до вулиці) для інтернет-провайдерів, а також FTTB (Fiber to the Building — оптика до будівлі) для малих та середніх офісних мереж.

Ключові особливості

Відповідає стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, IEEE 802.3z 1000BASE-SX/LX

• Мідний порт підтримує 10/100/1000BASE-T, автоузгодження швидкості та auto-MDI/MDI-X
• 1000BASE-SX: багатомодове волокно 50/125 µm або 62.5/125 µm, до 220/550 м (GT-802)
• 1000BASE-LX: одномодове волокно 9/125 µm, до 20 км (GT-802S)
• 1000BASE-LX: одномодове волокно 9/125 µm, до 40 км (GT-802S40)
• 1000BASE-LX: одномодове волокно 9/125 µm, до 60 км (GT-802S60)
• 1000BASE-SX/LX: багатомодове 50/125 µm або 62.5/125 µm волокно чи одномодове 9/125 µm, дальність залежить від SFP-модуля (GT-805A)
• Інтерфейс 1000BASE-LX WDM забезпечує до 20 км (одномодове волокно 9/125 µm) на GT-806A15/GT-806B15
• Інтерфейс 1000BASE-LX WDM забезпечує до 40 км (одномодове волокно 9/125 µm) на GT-806A40/GT-806B40
• Інтерфейс 1000BASE-LX WDM забезпечує до 60 км (одномодове волокно 9/125 µm) на GT-806A60/GT-806B60
• 1000BASE-T: 2-парний кабель UTP Cat.5/5e/6, до 100 м
• Функції рівня 2
  • IEEE 802.3x Flow Control у повнодуплексному режимі та back pressure в напівдуплексі запобігають втраті пакетів
  • Підтримка авто MDI/MDI-X
  • Механізм Store-and-Forward
  • Неблокуюча комутація на повній швидкості (full wire-speed)
• Медіаконверсія між 10/100/1000BASE-T та 1000BASE-SX/LX
• Підтримка оптичного середовища:
  • Багатомодове волокно з роз’ємами SC/LC/WDM
  • Одномодове волокно з роз’ємами SC/LC/WDM
• Компактний розмір, сумісний з медіашасі серії PLANET MC (MC-700/MC-1500/MC-1500R/MC-1500R48)
• Можливість настінного монтажу
• LED-індикатори для легкої діагностики мережі
• DIP-перемикач для ввімкнення/вимкнення функції LFP
• Підтримка Jumbo Frame до 9K
• Вибір типу оптичного роз’єму: SC, LC або WDM; підтримка багатомодового/одномодового волокна для 1000BASE SFP-інтерфейсу
• Компактний корпус, проста інсталяція
