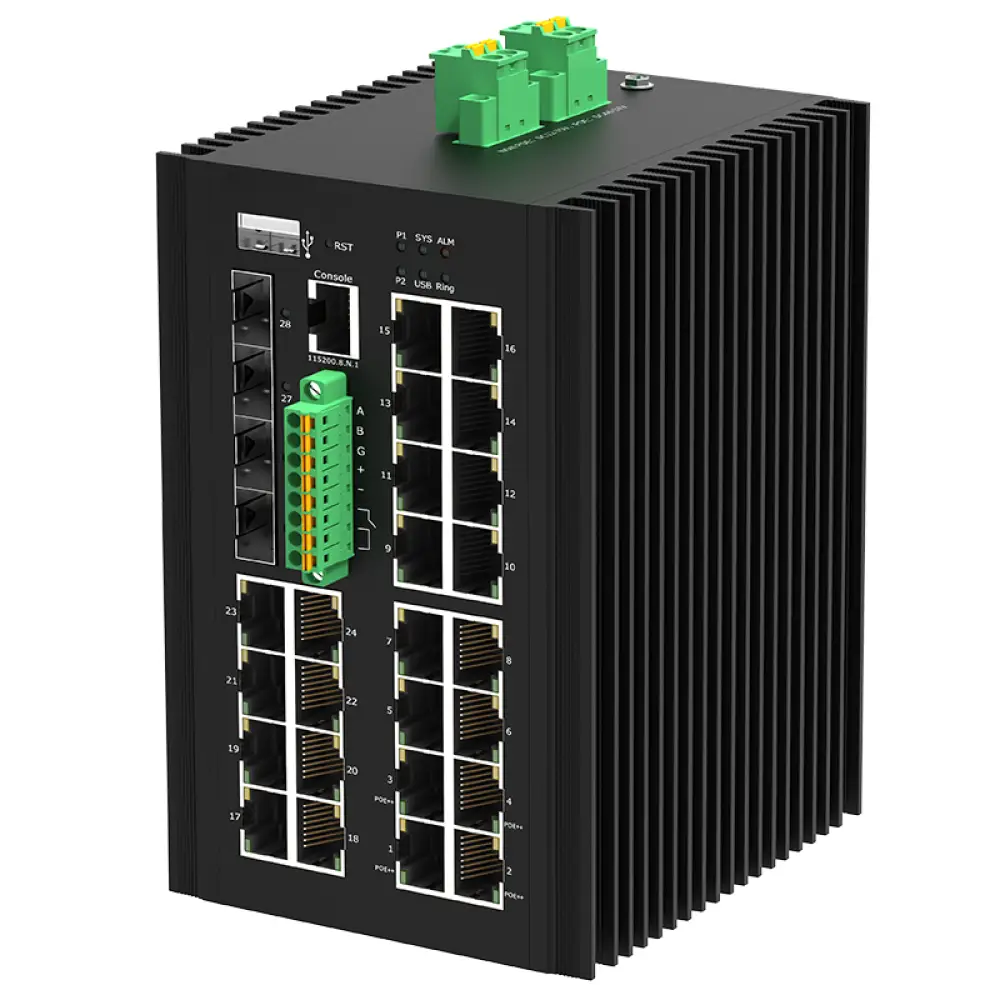

24GE PoE + 4SFP/SFP+ L2+ Industrial PoE Switch, DIN, -40~+70°C, DTC IGSX-M4SGX24PGT / IGSX-M4SGX24P+GT
DTC IGSX-M4SGX24PGT / IGSX-M4SGX24P+GT — це промисловий керований L2+ PoE комутатор для побудови високонадійних мереж відеоспостереження, промислової автоматизації, транспортної інфраструктури, енергетики та великих корпоративних мереж.
Комутатор має 24 гігабітні RJ45 PoE порти та 4 оптичні uplink-порти SFP/SFP+. Версія IGSX-M4SGX24PGT підтримує PoE/PoE+ до 30 Вт на порт, а версія IGSX-M4SGX24P+GT підтримує PoE++ до 90 Вт на портах 1–4.
Пристрій підтримує розширені функції L2/L2+: VLAN, QinQ, STP/RSTP/MSTP, ERPS з відновленням до 20 мс, LACP, ACL, QoS, 802.1X, IGMP Snooping, SNMP, Web, CLI, Telnet/SSH, PoE Management, IPv4/IPv6 static routing та DHCP Server.
Основні характеристики
- 24 × 10/100/1000Base-T RJ45 PoE порти
- 4 × оптичні SFP/SFP+ uplink-порти
- Версія PoE+: IEEE 802.3af/at, до 30 Вт на порт
- Версія PoE++: IEEE 802.3af/at/bt, до 90 Вт на портах 1–4
- PoE бюджет до 240 Вт при одному вході живлення
- PoE бюджет до 370 Вт при подвійному вході живлення
- ERPS G.8032, час відновлення ≤20 мс
- IPv4/IPv6 static routing, DHCP Server
- VLAN, VLAN Classification, QinQ, GVRP
- STP, RSTP, MSTP, LACP
- ACL, QoS, 802.1X, Port Security, IP Source Guard
- Web, SNMP, CLI, Telnet/SSH керування
- PoE Management, PD Watchdog, PoE Priority
- USB для конфігурації та оновлення прошивки
- Опційно: RS485, DI, DO
- Захист від перенапруги до 6 кВ
- ESD: 8 кВ контакт / 15 кВ повітря
- Корпус IP40, пасивне охолодження
- Монтаж на DIN-рейку
- Температура роботи: -40°C ~ +70°C
Технічні характеристики
| Параметр | IGSX-M4SGX24PGT | IGSX-M4SGX24P+GT |
| Тип пристрою | L2+ керований промисловий PoE комутатор | L2+ керований промисловий PoE++ комутатор |
| RJ45 порти | 24 × 10/100/1000Base-T RJ45 PoE | 24 × 10/100/1000Base-T RJ45 PoE/PoE+, порти 1–4 підтримують PoE++ |
| Оптичні порти | 4 × 1G/2.5G/10GBase-X SFP+ | 4 × 1G/2.5GBase-X SFP |
| Порт керування | 1 × RJ45 Console, 1 × USB 2.0 для конфігурації та оновлення прошивки | 1 × RJ45 Console, 1 × USB 2.0 для конфігурації та оновлення прошивки |
| Опційні канали даних та сигналізації | 1 канал RS485 1 канал DI 1 канал DO |
1 канал RS485 1 канал DI 1 канал DO |
| PoE стандарти | IEEE 802.3af PoE IEEE 802.3at PoE+ |
IEEE 802.3af PoE IEEE 802.3at PoE+ IEEE 802.3bt PoE++ |
| Максимальна потужність на порт | До 30 Вт на порт | До 30 Вт на портах PoE/PoE+ До 90 Вт на портах 1–4 PoE++ |
| PoE бюджет | До 240 Вт при одному вході живлення До 370 Вт при подвійному вході живлення |
До 240 Вт при одному вході живлення До 370 Вт при подвійному вході живлення |
| Стандарти Ethernet та керування | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1Q VLAN ITU-T G.8032 ERPS IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ad LACP |
|
| Індикатори живлення | P1/P2: Off — живлення відсутнє або збій; On — живлення в нормі | |
| Індикатор системи | SYS: Blinking — ініціалізація пристрою; On — нормальна робота | |
| USB індикатор | Off — USB накопичувач не встановлено або не визначено On — USB накопичувач визначено Blinking — читання або запис даних з USB |
|
| Індикатор аварії | ALM: Off — нормальна робота; On — аварійний стан | Не вказано окремо |
| Індикатор кільця | Ring: Off — кільцева мережа вимкнена; On — кільцева мережа увімкнена | |
| Індикатори RJ45 портів | 1–24 Green: Off — порт не підключений; On — з’єднання встановлено; Blinking — передача даних | |
| Індикатори PoE | 1–24 Yellow: Off — PoE не працює; On — PoE активне | |
| Індикатори SFP/SFP+ портів | 25–28 Green: Off — порт не підключений; On — з’єднання встановлено; Blinking — передача даних | |
| Вхідна напруга | 44–57 В DC для IEEE 802.3af 52–57 В DC для IEEE 802.3at Резервне живлення |
44–57 В DC для IEEE 802.3af 52–57 В DC для IEEE 802.3at/802.3bt Резервне живлення |
| Вхідний струм | 6.2 A DC/DC input Max | 6 A DC/DC input Max |
| Споживання без PoE | ≤26 Вт | ≤26 Вт |
| PoE бюджет живлення | Один вхід живлення: ≤240 Вт при -40°C ~ +70°C Подвійний вхід живлення: ≤370 Вт при -40°C ~ +60°C Обидва входи живлення повинні мати однакову DC напругу |
Один вхід живлення: ≤240 Вт при -40°C ~ +70°C Подвійний вхід живлення: ≤370 Вт при -40°C ~ +60°C Обидва входи живлення повинні мати однакову DC напругу |
| Роз’єм живлення | Знімний клемний блок 2 × 2-pin | Знімний клемний блок 2 × 2-pin |
| Захист живлення | Захист від переполюсовки Захист від перенапруги Захист від перевантаження по струму |
|
| Port Aggregation | GE aggregation 2.5GE aggregation 10GE aggregation Static aggregation LACP dynamic aggregation До 64 груп агрегації, до 8 портів у групі |
GE aggregation 2.5GE aggregation Static aggregation LACP dynamic aggregation До 64 груп агрегації, до 8 портів у групі |
| Port Features | IEEE 802.3x Flow Control Interface counters Port isolation Port mirroring: One-to-One, Many-to-One Loop detection: Port-based, VLAN-based Broadcast storm suppression: broadcast, unknown multicast, unknown unicast |
|
| MAC Address Table Management | Static MAC address management Dynamic MAC address management Filtering MAC address MAC limit based on port and VLAN MAC flapping based on port and VLAN |
|
| VLAN | Access mode Trunk mode Hybrid mode |
|
| VLAN Classification | MAC Based VLAN IP Based VLAN Protocol Based VLAN |
|
| GVRP | Normal mode Fixed mode Forbidden mode |
|
| QinQ | Port-based QinQ VLAN-based QinQ: VLAN-stacking, VLAN-mapping Flow-based QinQ |
|
| LLDP | LLDP — Link Layer Discovery Protocol | |
| Ring Network Protocol | IEEE 802.1D STP IEEE 802.1W RSTP IEEE 802.1S MSTP G.8032 ERPS: single ring, sub ring, major ring Час відновлення: ≤20 мс |
|
| L2 Multicast | IGMP Snooping Group address |
|
| ACL | IP Standard ACL MAC Extend ACL IP Extend ACL IPv6 ACL |
|
| QoS | QoS Class, remarking SP, WRR queue scheduling Ingress port-based rate-limit Egress port-based rate-limit Policy-based QoS |
|
| 802.1X | Port access control MAC-address access control RADIUS Server |
|
| Security Functions | Port Security IP Source Guard: IP Port/MAC binding ARP-check та фільтрація ARP-пакетів для нелегальних користувачів Access Control для Telnet/SSH/HTTP/HTTPS |
|
| Management & Maintenance | User Management Password Protection User Authorization Management SNMP v1/v2c/v3 Web Management HTTP v1.1 HTTPS CLI Management Console/Telnet command line management RMON alarm Firmware upgrade Ping/Traceroute Dying Gasp SFP DDM Copper port cable detection |
|
| PoE Management | IEEE 802.3af/802.3at PD Watchdog PoE Priority Management Max PoE power configuration for each port Alarm waterline configuration Reserved power configuration |
IEEE 802.3af/802.3at/802.3bt PD Watchdog PoE Priority Management Max PoE power configuration for each port Alarm waterline configuration Reserved power configuration |
| Системні функції | NTP Syslog/Debug Syslog відправка до 3 серверів FTP/TFTP remote import/export USB import/export Dual partition switching |
|
| Application Protocol Functions | DHCP Snooping trust port Remote-ID / Circuit-ID configuration DHCP Option 82 DHCP Client Telnet Server Telnet Client SSH Server TACACS sFlow traffic analysis TFTP Client |
|
| Layer 3 Functions | ARP table aging DHCP Server IPv4 / IPv6 Static Routing |
|
| Комутаційна здатність | 128 Гбіт/с | 68 Гбіт/с |
| Швидкість пересилання пакетів | 190.4 Mpps | 101 Mpps |
| MAC-таблиця | 16K | 16K |
| VLAN | 4K | 4K |
| Буфер | 12 Mbit | 12 Mbit |
| Затримка пересилання | <5 мкс | <5 мкс |
| Jumbo Frame | До 10K байт | До 10K байт |
| MDX/MIDX | Підтримується | Підтримується |
| Watchdog | Підтримується | Підтримується |
| Корпус | IP40 | IP40 |
| Монтаж | DIN-рейка | DIN-рейка |
| Розміри | 110 × 115 × 158 мм | 110 × 115 × 158 мм |
| Вага | 2.3 кг / 2.4 кг залежно від виконання | 2.3 кг / 2.4 кг залежно від виконання |
| Температура роботи | -40°C ~ +70°C | -40°C ~ +70°C |
| Температура зберігання / транспортування | -40°C ~ +85°C | -40°C ~ +85°C |
| Вологість | Робоча: 10%–90% RH Зберігання: 5%–95% RH |
Робоча: 10%–90% RH Зберігання: 5%–95% RH |
| EMS | Захист живлення від перенапруги: IEC 61000-4-5, 6KV/6KV, 8/20us Захист Ethernet портів від перенапруги: IEC 61000-4-5, 6KV/2KV, 10/700us RS: IEC 61000-4-3, 80 MHz–1 GHz, 10 V/m EFT: IEC 61000-4-4, 4K/2K CS: IEC 61000-4-6, 10V ESD: IEC 61000-4-2, Contact 8K, Air 15K |
|
| EMI | FCC Part 15B Class A | |
| Ударостійкість | IEC 60068-2-27 | |
| Вільне падіння | IEC 60068-2-32 | |
| Вібрація | IEC 60068-2-6 | |
| Сертифікація | CCC / CE / UKCA / RoHS / REACH / FCC | |
| MTBF | >200 000 годин | |
Сфера застосування
Комутатор призначений для промислових Ethernet-мереж, систем IP-відеоспостереження, Smart City, транспортної інфраструктури, енергетики, нафтогазової галузі, виробничої автоматизації, об’єктів з великою кількістю PoE-пристроїв та мереж, де потрібні резервування, швидке відновлення з’єднання та централізоване керування живленням PoE.
