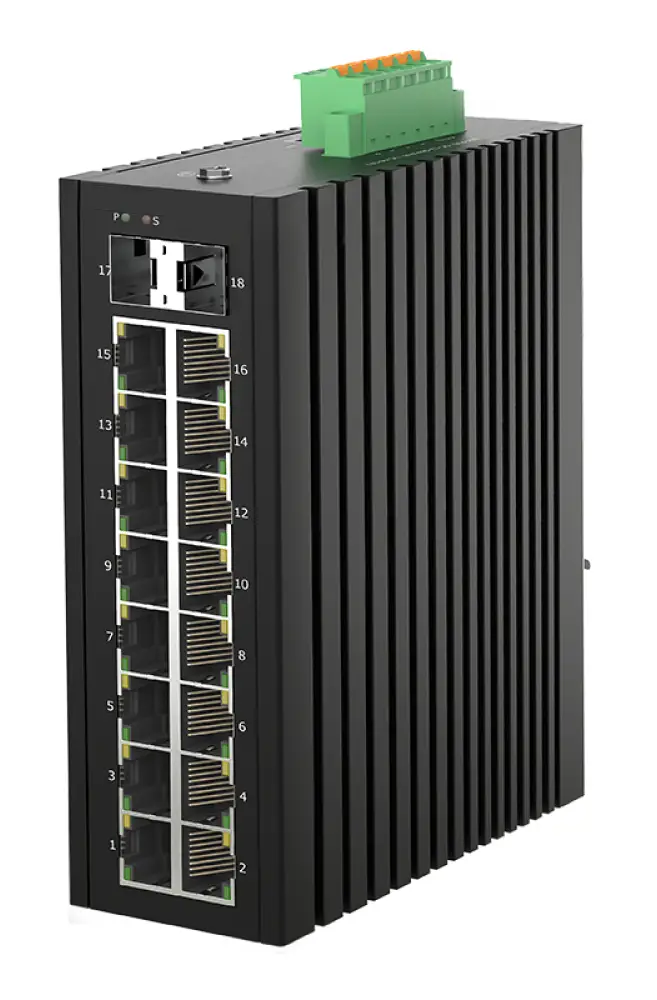

16-портовий керований промисловий PoE-комутатор DTC Group IXGS-M2XS16PGT з 16×GE PoE та 2×10G SFP+
DTC Group IXGS-M2XS16PGT — керований промисловий PoE-комутатор рівня L2+ з 16 гігабітними портами RJ45 10/100/1000Base-T PoE та 2 оптичними портами SFP+ 1G/2.5G/10GBase-X. Пристрій призначений для побудови надійних промислових Ethernet-мереж, систем відеоспостереження, транспортної інфраструктури, виробничої автоматизації та інших об’єктів, де потрібна стабільна робота обладнання у складних умовах.
Комутатор підтримує стандарти IEEE 802.3af PoE та IEEE 802.3at PoE+, забезпечуючи живлення підключених пристроїв потужністю до 30 Вт на порт. Це дозволяє використовувати його для підключення IP-камер, точок доступу, промислових контролерів, терміналів та іншого мережевого обладнання без прокладання окремих ліній живлення.
Модель має функції резервування мережі ERPS із часом відновлення до 20 мс, підтримує VLAN, QinQ, STP, RSTP, MSTP, IGMP Snooping, ACL, QoS, SNMP, Web-керування, Telnet, TFTP, консольне керування, статичну маршрутизацію IPv4/IPv6 та DHCP-сервер. Завдяки широкому діапазону живлення 44–57 В постійного струму, захисту від перенапруги, перевантаження по струму та зворотної полярності, комутатор підходить для відповідальних промислових мереж.
Основні переваги
- 16 портів RJ45 10/100/1000Base-T з підтримкою PoE/PoE+
- 2 оптичні порти SFP+ з підтримкою 1G/2.5G/10GBase-X
- PoE-бюджет до 240 Вт
- Підтримка IEEE 802.3af та IEEE 802.3at
- Функції керування рівня L2+ та базові функції рівня L3
- Підтримка ERPS з часом відновлення мережі до 20 мс
- Статична маршрутизація IPv4/IPv6 та DHCP-сервер
- Підтримка VLAN, QinQ, STP, RSTP, MSTP, ACL, QoS, IGMP Snooping
- Web, SNMP, Telnet, TFTP та консольне керування
- Цифровий вихід для релейної аварійної сигналізації
- Захист від імпульсних перенапруг до 6 кВ
- Захист від електростатичного розряду: 15 кВ повітряний розряд, 8 кВ контактний розряд
- Безвентиляторний корпус із захистом IP40
- Монтаж на DIN-рейку
- Робоча температура від -40°C до +75°C
Технічні характеристики
| Код товару |
DTC Group IXGS-M2XS16PGT |
| Тип пристрою |
Керований промисловий PoE-комутатор рівня L2+ |
| Мідні порти |
16 портів RJ45 10/100/1000Base-T з підтримкою PoE |
| Оптичні порти |
2 порти SFP+ 1G/2.5G/10GBase-X |
| Консольний порт |
1 порт RJ45 Console, параметри 115200, 8, N, 1 |
| Аварійний порт |
1 цифровий вихід для релейної аварійної сигналізації, навантаження реле 1 А при 24 В постійного струму |
| Підтримка PoE |
IEEE 802.3af PoE, IEEE 802.3at PoE+ |
| Максимальна потужність PoE на порт |
До 30 Вт |
| Загальний PoE-бюджет |
До 240 Вт |
| Напруга живлення |
44–57 В постійного струму для IEEE 802.3af; 52–57 В постійного струму для IEEE 802.3at |
| Тип живлення |
Резервоване живлення постійного струму |
| Максимальний вхідний струм |
5.8 А |
| Споживання без PoE |
До 18 Вт при повному навантаженні без PoE |
| Роз’єм живлення |
Знімний 6-контактний клемний блок, контакти 5/6 для виходу релейної аварійної сигналізації |
| Захист живлення |
Захист від зворотної полярності, перенапруги та перевантаження по струму |
| Комутаційна здатність |
72 Гбіт/с |
| Швидкість пересилання пакетів |
107.13 млн пакетів/с |
| Таблиця MAC-адрес |
16K |
| Кількість VLAN |
4K |
| Буфер |
12 Мбіт |
| Затримка пересилання |
Менше 5 мкс |
| Jumbo Frame |
До 10 Кбайт |
| Автоматичне визначення MDI/MDIX |
Підтримується |
| Watchdog |
Підтримується |
Підтримувані стандарти
| Ethernet-стандарти |
IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X |
| Керування потоком |
IEEE 802.3x Flow Control та Back Pressure |
| Протоколи резервування |
IEEE 802.1D STP, IEEE 802.1w RSTP, IEEE 802.1s MSTP, ITU-T G.8032 ERPS |
| VLAN |
IEEE 802.1Q VLAN |
| Аутентифікація |
IEEE 802.1X |
| Виявлення сусідніх пристроїв |
IEEE 802.1ab LLDP |
| Агрегація каналів |
IEEE 802.3ad LACP |
| PoE-стандарти |
IEEE 802.3af PoE, IEEE 802.3at PoE+ |
Функції рівня L2 та L2+
| Агрегація портів |
Підтримка агрегації GE, 2.5GE та 10GE; статична агрегація; динамічна агрегація LACP; до 64 груп агрегації, до 8 портів у групі |
| Функції портів |
Керування потоком IEEE 802.3x, лічильники інтерфейсів, ізоляція портів, дзеркалювання портів один-до-одного та багато-до-одного, виявлення петель за портом і VLAN, обмеження широкомовних штормів |
| Керування MAC-адресами |
Статичне та динамічне керування MAC-адресами, фільтрація MAC-адрес, обмеження MAC за портом і VLAN, виявлення нестабільності MAC-адрес |
| VLAN |
Режими Access, Trunk та Hybrid |
| Класифікація VLAN |
VLAN на основі MAC-адрес, VLAN на основі IP-адрес, VLAN на основі протоколів |
| GVRP |
Режими Normal, Fixed та Forbidden |
| QinQ |
QinQ на основі порту, QinQ на основі VLAN, VLAN-stacking, VLAN-mapping, QinQ на основі потоку |
| LLDP |
Підтримка Link Layer Discovery Protocol |
| Кільцеві мережі |
Підтримка STP, RSTP, MSTP та G.8032 ERPS, одинарне кільце, підкільце та основне кільце, час відновлення до 20 мс |
| Мультикаст |
IGMP Snooping, підтримка групових адрес |
Функції безпеки
| Списки контролю доступу |
Стандартні IP ACL, розширені MAC ACL, розширені IP ACL, IPv6 ACL |
| QoS |
Класи QoS, ремаркування, черги SP та WRR, обмеження швидкості на вході та виході порту, політики QoS |
| IEEE 802.1X |
Контроль доступу за портом, контроль доступу за MAC-адресою, підтримка RADIUS-сервера |
| Port Security |
Підтримується |
| IP Source Guard |
Прив’язка IP-адреси, порту та MAC-адреси |
| ARP Check |
Перевірка ARP та фільтрація ARP-пакетів для захисту від несанкціонованих користувачів |
| Контроль доступу до керування |
Обмеження доступу користувачів через Telnet, SSH, HTTP та HTTPS |
Керування та обслуговування
| Керування користувачами |
Захист паролем та керування правами користувачів |
| SNMP |
Підтримка SNMP V1, V2C та V3 |
| Web-керування |
Підтримка Web Management, HTTP V1.1 та HTTPS |
| CLI-керування |
Керування через консоль та Telnet |
| RMON |
Підтримка аварійного моніторингу Remote Monitoring |
| Оновлення прошивки |
Підтримується |
| Діагностика несправностей |
Ping, Traceroute, Dying Gasp, підтримка DDM для оптичних трансиверів |
| Діагностика кабелю |
Підтримка перевірки мідного кабелю |
| Керування PoE |
Підтримка IEEE 802.3af/802.3at, PD Watchdog, пріоритет PoE, налаштування максимальної PoE-потужності для кожного порту, налаштування порогу аварійного сповіщення та резервування потужності |
| NTP |
Підтримка Network Time Protocol |
| Syslog та Debug |
Підтримка системного журналу та налагодження, надсилання Syslog до 3 серверів |
| Імпорт та експорт конфігурації |
Підтримка віддаленого імпорту та експорту через FTP/TFTP |
| Керування подвійним розділом |
Підтримка перемикання між двома розділами прошивки |
Прикладні протоколи та функції рівня L3
| DHCP Snooping |
Довірені порти DHCP Snooping, налаштування Remote ID та Circuit ID, підтримка DHCP Option 82 |
| DHCP Client |
Підтримується |
| DHCP Server |
Підтримується |
| Telnet Server |
Підтримується |
| Telnet Client |
Підтримується |
| SSH Server |
Підтримується |
| TACACS |
Підтримується |
| sFlow |
Підтримка аналізу мережевого трафіку |
| TFTP |
Підтримка TFTP Client |
| ARP |
Старіння ARP-таблиці |
| IPv4 / IPv6 |
Статична маршрутизація |
LED-індикація
| P — індикатор живлення |
Вимкнений: пристрій знеструмлений або несправний; увімкнений: живлення пристрою в нормі |
| S — індикатор системного стану |
Блимає: ініціалізація пристрою; увімкнений: пристрій працює в нормальному режимі |
| 1–16 — індикатори мідних портів |
Вимкнені: з’єднання відсутнє; увімкнені: з’єднання встановлено; блимають: передача або приймання даних |
| 1–16 — індикатори PoE |
Вимкнені: PoE не працює; увімкнені: PoE активне |
| 17–18 — індикатори оптичних портів |
Вимкнені: з’єднання відсутнє; увімкнені: з’єднання встановлено; блимають: передача або приймання даних |
Корпус та умови експлуатації
| Ступінь захисту корпусу |
IP40 |
| Конструкція |
Безвентиляторна |
| Спосіб монтажу |
Монтаж на DIN-рейку |
| Розміри |
54 × 115 × 158 мм |
| Вага |
1.55 кг |
| Робоча температура |
Від -40°C до +75°C |
| Температура зберігання та транспортування |
Від -40°C до +85°C |
| Робоча вологість |
10–90% RH |
| Вологість зберігання |
5–95% RH |
Промислові стандарти та захист
| Захист від імпульсних перенапруг по живленню |
IEC 61000-4-5, 6 кВ / 4 кВ, форма імпульсу 8/20 мкс |
| Захист Ethernet-портів від імпульсних перенапруг |
IEC 61000-4-5, 6 кВ / 2 кВ, форма імпульсу 10/700 мкс |
| Стійкість до радіочастотного електромагнітного поля |
IEC 61000-4-3, 80 МГц – 1 ГГц, 10 В/м |
| Стійкість до швидких перехідних процесів |
IEC 61000-4-4, 4 кВ / 2 кВ |
| Стійкість до наведеної радіочастотної перешкоди |
IEC 61000-4-6, 10 В |
| Електростатичний розряд |
IEC 61000-4-2, контактний розряд 8 кВ, повітряний розряд 15 кВ |
| Електромагнітні завади |
FCC Part 15B Class A |
| Ударостійкість |
IEC 60068-2-27 |
| Вільне падіння |
IEC 60068-2-32 |
| Вібрація |
IEC 60068-2-6 |
| Сертифікація |
CCC, CE, UKCA, RoHS, REACH, FCC |
| Середній час напрацювання на відмову |
Понад 200 000 годин |
Сфера застосування
DTC Group IXGS-M2XS16PGT підходить для побудови промислових мереж Ethernet, систем IP-відеоспостереження, транспортних мереж, об’єктів енергетики, виробничих підприємств, логістичних комплексів, систем автоматизації, телекомунікаційної інфраструктури та інших рішень, де потрібне надійне підключення PoE-пристроїв і високошвидкісні оптичні uplink-порти 10G.
Модифікації з функціональністю Layer 3
Для промислових керованих комутаторів DTC Group також доступні модифікації з розширеною функціональністю Layer 3. Такі моделі призначені для побудови складніших промислових мереж, де потрібна не лише комутація трафіку на рівні Layer 2, а й маршрутизація між підмережами, підтримка резервування маршрутів, динамічний обмін маршрутною інформацією та підвищена відмовостійкість мережевої інфраструктури.
Layer 3 модифікації зберігають основні можливості промислових керованих комутаторів: підтримку VLAN, QinQ, STP/RSTP/MSTP, ERPS, агрегації портів, IGMP Snooping, ACL, QoS, 802.1X, Web, SNMP, CLI, Telnet/SSH керування, PoE management для PoE-моделей, промисловий корпус, резервне живлення, захист від перенапруги та роботу в розширеному температурному діапазоні. Додатково вони підтримують розширені функції маршрутизації Layer 3, що дозволяє використовувати комутатор як важливий елемент магістральної, розподільчої або промислової мережі.
Додаткові функції Layer 3
| Функція |
Опис |
| Статична маршрутизація |
Підтримка ручного налаштування маршрутів IPv4 та IPv6 для передачі трафіку між різними мережевими сегментами. |
| Динамічна маршрутизація |
Підтримка автоматичного обміну маршрутною інформацією між мережевими пристроями без необхідності ручного прописування всіх маршрутів. |
| RIP |
Підтримка RIPv1 та RIPv2 для динамічної маршрутизації у мережах з простою або середньою топологією. |
| OSPFv2 |
Підтримка OSPFv2 для ефективної динамічної маршрутизації IPv4 у складніших мережах з швидкою перебудовою маршрутів. |
| BGP4 |
Підтримка BGP4 для обміну маршрутною інформацією між великими мережевими сегментами або автономними системами. |
| BGP Routing Recursive ECMP |
Підтримка рекурсивної маршрутизації BGP з можливістю використання кількох рівноцінних маршрутів. |
| Контроль стану BGP-сусідів |
Підтримка перегляду кількості BGP-сусідів та їхнього поточного стану Up/Down. |
| IS-IS |
Підтримка IS-ISv4 для динамічної маршрутизації у масштабованих мережах. |
| ECMP |
Підтримка Equal-Cost Multi-Path Routing для розподілу трафіку між кількома маршрутами з однаковою вартістю. |
| Налаштування ECMP Max Next-Hop |
Підтримка налаштування максимальної кількості наступних переходів для ECMP-маршрутизації. |
| Балансування пропускної здатності |
Підтримка балансування навантаження для ефективнішого використання доступних маршрутів та мережевих каналів. |
| Route Policy |
Підтримка політик маршрутизації на основі IPv4 Prefix-list. |
| VRRP |
Підтримка Virtual Router Redundancy Protocol для резервування шлюзу та підвищення відмовостійкості мережі. |
| Маршрутна таблиця |
Підтримка до 13K маршрутних записів, залежно від модифікації та конфігурації пристрою. |
