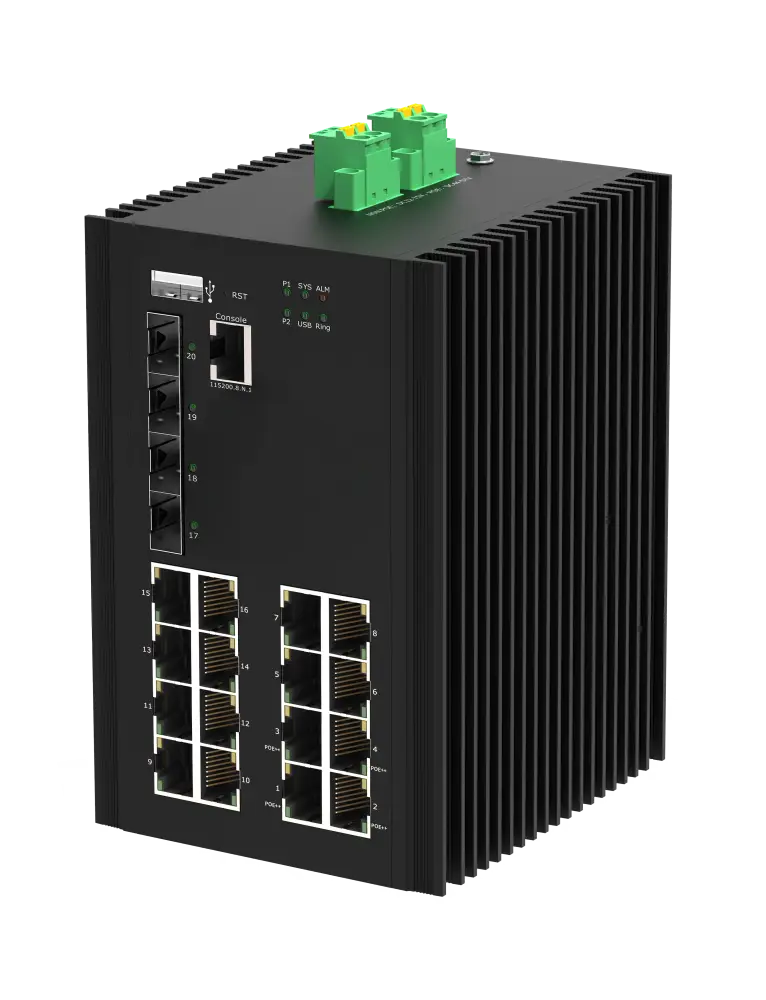

16×GE PoE + 4×SFP/SFP+ L2+ промисловий керований комутатор DTC IXGS-M4XS16PGT / IXGS-M4XS16P+GT
DTC IXGS-M4XS16PGT та DTC IXGS-M4XS16P+GT — це промислові керовані L2+ PoE комутатори з 16 портами 10/100/1000Base-T RJ45 PoE та 4 оптичними SFP/SFP+ uplink-портами. Обидві моделі призначені для побудови високонадійних промислових мереж, систем IP-відеоспостереження, автоматизації, транспортної інфраструктури, енергетики та інших об’єктів з підвищеними вимогами до стабільності роботи.
IXGS-M4XS16PGT підтримує PoE/PoE+ за стандартами IEEE 802.3af/at з потужністю до 30 Вт на порт та має 4 SFP+ порти 1G/2.5G/10GBase-X. IXGS-M4XS16P+GT підтримує PoE/PoE+/PoE++ за стандартами IEEE 802.3af/at/bt, забезпечує до 90 Вт на портах 1–4 та має 4 SFP порти 1G/2.5GBase-X.
Комутатори підтримують G.8032 ERPS з часом відновлення ≤20 мс, STP/RSTP/MSTP, VLAN, QinQ, Link Aggregation, IGMP Snooping, Port Mirroring, ACL, QoS, 802.1X, SFP DDM, IPv4/IPv6 static routing, DHCP Server, PoE management, Web/SNMP/CLI/Telnet/SSH керування та оновлення прошивки через HTTP/TFTP/USB.
Основні характеристики
- 16 × 10/100/1000Base-T RJ45 PoE портів
- 4 × SFP/SFP+ оптичні uplink-порти
- IXGS-M4XS16PGT: 4 × 1G/2.5G/10GBase-X SFP+
- IXGS-M4XS16P+GT: 4 × 1G/2.5GBase-X SFP
- Підтримка IEEE 802.3af PoE
- Підтримка IEEE 802.3at PoE+
- Підтримка IEEE 802.3bt PoE++ для IXGS-M4XS16P+GT
- До 30 Вт на порт для PoE+ версії
- До 90 Вт на портах 1–4 для PoE++ версії
- PoE бюджет до 240 Вт при одному вході живлення
- PoE бюджет до 370 Вт при двох входах живлення
- G.8032 ERPS, час відновлення ≤20 мс
- STP, RSTP, MSTP
- IPv4/IPv6 static routing
- DHCP Server
- VLAN, VLAN Classification, QinQ
- Link Aggregation, LACP
- IGMP Snooping, ACL, QoS, 802.1X
- Port Mirroring, Port Isolation, Loop Detection
- SFP DDM моніторинг
- PoE management, PD Watchdog, PoE priority
- Web, SNMP, CLI, Telnet, SSH керування
- USB для конфігурації та оновлення прошивки
- Опціонально DI/DO/RS485
- Захист від перенапруги до 6 кВ
- ESD: 15 кВ повітря / 8 кВ контакт
- Корпус IP40 без вентилятора
- Промисловий температурний діапазон: -40°C ~ +70°C
Технічні характеристики
| Тип пристрою | Промисловий керований L2+ PoE комутатор | Промисловий керований L2+ PoE++ комутатор |
| Мідні порти RJ45 | 16 × 10/100/1000Base-T RJ45 PoE | 16 × 10/100/1000Base-T RJ45 PoE/PoE+, порти 1–4 підтримують PoE++ |
| Оптичні порти | 4 × 1G/2.5G/10GBase-X SFP+ | 4 × 1G/2.5GBase-X SFP |
| Порт керування | 1 × RJ45 Console port, 115200, 8, N, 1 1 × USB 2.0 для конфігурації та оновлення прошивки |
1 × RJ45 Console port 1 × USB 2.0 для конфігурації та оновлення прошивки |
| Data & Alarm Channel, опціонально | 1 канал RS485 1 канал DI, digital input 1 канал DO, digital output |
1 канал RS485 1 канал DI, digital input 1 канал DO, digital output |
| Стандарти | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1Q VLAN ITU-T G.8032 ERPS IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ad LACP IEEE 802.3af PoE IEEE 802.3at PoE+ |
IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE 802.3x Flow Control and Back Pressure IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1Q VLAN ITU-T G.8032 ERPS IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP IEEE 802.3ad LACP IEEE 802.3af PoE IEEE 802.3at PoE+ IEEE 802.3bt PoE++ |
| LED індикатори | ||
| P1/P2, індикатори живлення | Off: пристрій вимкнений або несправний On: живлення пристрою в нормі |
Off: пристрій вимкнений або несправний On: живлення пристрою в нормі |
| SYS, індикатор системного статусу | Blinking: ініціалізація пристрою On: пристрій працює в нормальному режимі |
Blinking: ініціалізація пристрою On: пристрій працює в нормальному режимі |
| USB, зелений індикатор | Off: USB-накопичувач не вставлений або не визначений On: USB-накопичувач визначений Blinking: пристрій читає або записує дані з USB-накопичувача |
Off: USB-накопичувач не вставлений або не визначений On: USB-накопичувач визначений Blinking: пристрій читає або записує дані з USB-накопичувача |
| ALM, червоний індикатор аварії | Off: пристрій працює нормально On: аварійний стан |
Немає окремого значення в специфікації |
| Ring, індикатор кільцевої мережі | Off: кільцева мережа вимкнена On: кільцева мережа увімкнена |
Off: кільцева мережа вимкнена On: кільцева мережа увімкнена |
| 1–16, індикатори мідних портів, зелений | Off: порт не має з’єднання On: порт має активне з’єднання Blinking: передача або прийом даних |
Off: порт не має з’єднання On: порт має активне з’єднання Blinking: передача або прийом даних |
| 1–16, індикатори PoE, жовтий | Off: PoE не працює On: PoE працює |
Off: PoE не працює On: PoE працює |
| 17–20, індикатори оптичних портів, зелений | Off: порт не має з’єднання On: порт має активне з’єднання Blinking: передача або прийом даних |
Off: порт не має з’єднання On: порт має активне з’єднання Blinking: передача або прийом даних |
| Параметри живлення та PoE | ||
| Вхідна напруга | 44–57 В DC для IEEE 802.3af 52–57 В DC для IEEE 802.3at Резервований вхід живлення |
44–57 В DC для IEEE 802.3af 52–57 В DC для IEEE 802.3at / IEEE 802.3bt Резервований вхід живлення |
| Вхідний струм | 6 A DC/DC input Max | 6 A DC/DC input Max |
| Споживання без PoE | Full loading without PoE ≤22 Вт | Full loading without PoE ≤22 Вт |
| PoE стандарти | IEEE 802.3af PoE IEEE 802.3at PoE+ |
IEEE 802.3af PoE IEEE 802.3at PoE+ IEEE 802.3bt PoE++ |
| Потужність на порт | До 30 Вт на порт | До 30 Вт на портах PoE+ До 90 Вт на портах 1–4 PoE++ |
| PoE бюджет | Один вхід живлення: PoE бюджет ≤240 Вт при -40°C ~ +70°C Два входи живлення: PoE бюджет ≤370 Вт при -40°C ~ +60°C Два входи живлення мають бути з однаковою DC напругою |
Один вхід живлення: PoE бюджет ≤240 Вт при -40°C ~ +70°C Два входи живлення: PoE бюджет ≤370 Вт при -40°C ~ +60°C Два входи живлення мають бути з однаковою DC напругою |
| Роз’єм живлення | Знімний 2 × 2-pin клемний блок | Знімний 2 × 2-pin клемний блок |
| Захист від переполюсовки | Підтримується | Підтримується |
| Захист від перенапруги | Підтримується | Підтримується |
| Захист від перевантаження по струму | Підтримується | Підтримується |
| Функції Layer 2 | ||
| Агрегація портів | Підтримка GE port aggregation Підтримка 2.5GE aggregation Підтримка 10GE aggregation Підтримка static aggregation Підтримка LACP dynamic aggregation До 64 груп агрегації, до 8 портів у групі |
Підтримка GE port aggregation Підтримка 2.5GE aggregation Підтримка static aggregation Підтримка LACP dynamic aggregation До 64 груп агрегації, до 8 портів у групі |
| Функції портів | Підтримка IEEE 802.3x Flow Control Підтримка Interface Counters Підтримка Port Isolation Port Mirroring: One-to-One, Many-to-One Loop Detection: Port-based, VLAN-based Broadcast Storm Suppression: broadcast, unknown multicast, unknown unicast |
Підтримка IEEE 802.3x Flow Control Підтримка Interface Counters Підтримка Port Isolation Port Mirroring: One-to-One, Many-to-One Loop Detection: Port-based, VLAN-based Broadcast Storm Suppression: broadcast, unknown multicast, unknown unicast |
| Керування MAC-адресами | Static MAC-address management Dynamic MAC-address management Filtering MAC-address MAC limit based on port and VLAN MAC flapping based on port and VLAN |
Static MAC-address management Dynamic MAC-address management Filtering MAC-address MAC limit based on port and VLAN MAC flapping based on port and VLAN |
| VLAN | Access mode Trunk mode Hybrid mode |
Access mode Trunk mode Hybrid mode |
| VLAN Classification | MAC Based VLAN IP Based VLAN Protocol Based VLAN |
MAC Based VLAN IP Based VLAN Protocol Based VLAN |
| GVRP | Normal mode Fixed mode Forbidden mode |
Normal mode Fixed mode Forbidden mode |
| QinQ | Port-based QinQ VLAN-based QinQ: VLAN-stacking, VLAN-mapping Flow-based QinQ |
Port-based QinQ VLAN-based QinQ: VLAN-stacking, VLAN-mapping Flow-based QinQ |
| LLDP | LLDP, Link Layer Discovery Protocol | LLDP, Link Layer Discovery Protocol |
| Протоколи кільцевої мережі | IEEE 802.1D STP IEEE 802.1W RSTP IEEE 802.1S MSTP G.8032 ERPS: single ring, sub ring, major ring Час відновлення ≤20 мс |
IEEE 802.1D STP IEEE 802.1W RSTP IEEE 802.1S MSTP G.8032 ERPS: single ring, sub ring, major ring Час відновлення ≤20 мс |
| L2 Multicast | ||
| IGMP Snooping | Підтримується | Підтримується |
| Group Address | Підтримується | Підтримується |
| Функції безпеки | ||
| ACL | IP Standard ACL MAC Extend ACL IP Extend ACL IPv6 ACL |
IP Standard ACL MAC Extend ACL IP Extend ACL IPv6 ACL |
| QoS | QoS Class, remarking SP, WRR queue scheduling Ingress port-based rate-limit Egress port-based rate-limit Policy-based QoS |
QoS Class, remarking SP, WRR queue scheduling Ingress port-based rate-limit Egress port-based rate-limit Policy-based QoS |
| 802.1X | Port access control MAC-address access control RADIUS Server |
Port access control MAC-address access control RADIUS Server |
| Port Security | Підтримується | Підтримується |
| IP Source Guard | IP Port / MAC Binding | IP Port / MAC Binding |
| ARP Check | ARP-check та ARP packet filtering для блокування нелегальних користувачів | ARP-check та ARP packet filtering для блокування нелегальних користувачів |
| Access Control | Контроль доступу через Telnet / SSH / HTTP / HTTPS | Контроль доступу через Telnet / SSH / HTTP / HTTPS |
| Керування та обслуговування | ||
| User Management | Password Protection User Authorization Management |
Password Protection User Authorization Management |
| SNMP | SNMP v1 / v2c / v3 | SNMP v1 / v2c / v3 |
| Web Management | Web Management HTTP v1.1 HTTPS |
Web Management HTTP v1.1 HTTPS |
| CLI Management | Console / Telnet command line management | Console / Telnet command line management |
| RMON | RMON, Remote Monitoring alarm | RMON, Remote Monitoring alarm |
| Firmware Upgrade | Оновлення прошивки через HTTP / TFTP / USB | Оновлення прошивки через HTTP / TFTP / USB |
| Fault Detection | Ping / Traceroute Dying Gasp Optical Transceiver DDM Function |
Ping / Traceroute Dying Gasp Optical Transceiver DDM Function |
| Cable Detection | Copper Port Cable Detection | Copper Port Cable Detection |
| PoE Management | IEEE 802.3af / IEEE 802.3at PD Watchdog PoE Priority Management Max PoE Power Configuration for each port Alarm Waterline Configuration Reserved Power Configuration |
IEEE 802.3af / IEEE 802.3at / IEEE 802.3bt PD Watchdog PoE Priority Management Max PoE Power Configuration for each port Alarm Waterline Configuration Reserved Power Configuration |
| NTP | Network Time Protocol | Network Time Protocol |
| Syslog / Debug | Syslog / Debug Syslog send to three servers |
Syslog / Debug Syslog send to three servers |
| Configuration Import / Export | FTP / TFTP Remote Import / Export USB Import / Export |
FTP / TFTP Remote Import / Export USB Import / Export |
| Dual Partition Management | Dual Partition Switching | Dual Partition Switching |
| Application Protocol Functions | ||
| DHCP Snooping | DHCP Snooping Trust Port Remote-ID / Circuit-ID Configuration DHCP Option 82 |
DHCP Snooping Trust Port Remote-ID / Circuit-ID Configuration DHCP Option 82 |
| DHCP Client | Підтримується | Підтримується |
| Telnet Server | Підтримується | Підтримується |
| Telnet Client | Підтримується | Підтримується |
| SSH Server | Підтримується | Підтримується |
| TACACS | Підтримується | Підтримується |
| sFlow | Network Traffic Analysis | Network Traffic Analysis |
| TFTP | TFTP Client | TFTP Client |
| Layer 3 функції | ||
| ARP | ARP Table Aging | ARP Table Aging |
| DHCP Server | Підтримується | Підтримується |
| IPv4 / IPv6 | Static Routing | Static Routing |
| Комутаційні характеристики | ||
| Комутаційна здатність | 112 Гбіт/с | 52 Гбіт/с |
| Швидкість пересилання пакетів | 166.6 Mpps | 77.3 Mpps |
| MAC Address Table | 16K | 16K |
| VLAN | 4K | 4K |
| Buffer | 12 Mbit | 12 Mbit |
| Forwarding Delay | <5 мкс | <5 мкс |
| Jumbo Frame | 10K bytes | 10K bytes |
| MDX / MIDX | Підтримується | Підтримується |
| Watchdog | Підтримується | Підтримується |
| Конструкція | ||
| Захист корпусу | IP40 | IP40 |
| Охолодження | Пасивне, без вентилятора | Пасивне, без вентилятора |
| Монтаж | Rack-mount | DIN-рейка |
| Розміри, W × D × H | 110 × 115 × 158 мм | 110 × 115 × 158 мм |
| Вага | 2.1 кг / 2.2 кг залежно від виконання | 2.1 кг / 2.2 кг залежно від виконання |
| Умови експлуатації | ||
| Робоча температура | -40°C ~ +70°C | -40°C ~ +70°C |
| Температура зберігання / транспортування | -40°C ~ +85°C | -40°C ~ +85°C |
| Відносна вологість | Робоча вологість: 10%–90% RH Вологість зберігання: 5%–95% RH |
Робоча вологість: 10%–90% RH Вологість зберігання: 5%–95% RH |
| Промислові стандарти | ||
| EMS | Surge Protection of Power: IEC 61000-4-5, 6 кВ / 6 кВ, 8/20 мкс Surge Protection of Ethernet Ports: IEC 61000-4-5, 6 кВ / 2 кВ, 10/700 мкс RS: IEC 61000-4-3, 80 MHz–1 GHz, 10 V/m EFT: IEC 61000-4-4, 4 кВ / 2 кВ CS: IEC 61000-4-6, 10 V ESD: IEC 61000-4-2, контакт 8 кВ, повітря 15 кВ |
Surge Protection of Power: IEC 61000-4-5, DC 6 кВ / 6 кВ, 8/20 мкс Surge Protection of Ethernet Ports: IEC 61000-4-5, 6 кВ / 2 кВ, 10/700 мкс RS: IEC 61000-4-3, 80 MHz–1 GHz, 10 V/m EFT: IEC 61000-4-4, 4 кВ / 2 кВ CS: IEC 61000-4-6, 10 V ESD: IEC 61000-4-2, контакт 8 кВ, повітря 15 кВ |
| EMI | FCC Part 15B Class A | FCC Part 15B Class A |
| Ударостійкість | IEC 60068-2-27 | IEC 60068-2-27 |
| Вільне падіння | IEC 60068-2-32 | IEC 60068-2-32 |
| Вібрація | IEC 60068-2-6 | IEC 60068-2-6 |
| Сертифікація | CCC / CE / UKCA / RoHS / REACH / FCC | CCC / CE / UKCA / RoHS / REACH / FCC |
| MTBF | >200000 годин | >200000 годин |
Сфера застосування
Комутатори DTC IXGS-M4XS16PGT та DTC IXGS-M4XS16P+GT підходять для промислових Ethernet-мереж, IP-відеоспостереження, систем автоматизації, транспортної інфраструктури, енергетики, нафтогазової галузі, Smart City та великих промислових об’єктів, де потрібні надійне PoE-живлення, резервування, швидкі оптичні uplink-порти та розширене керування мережею.
