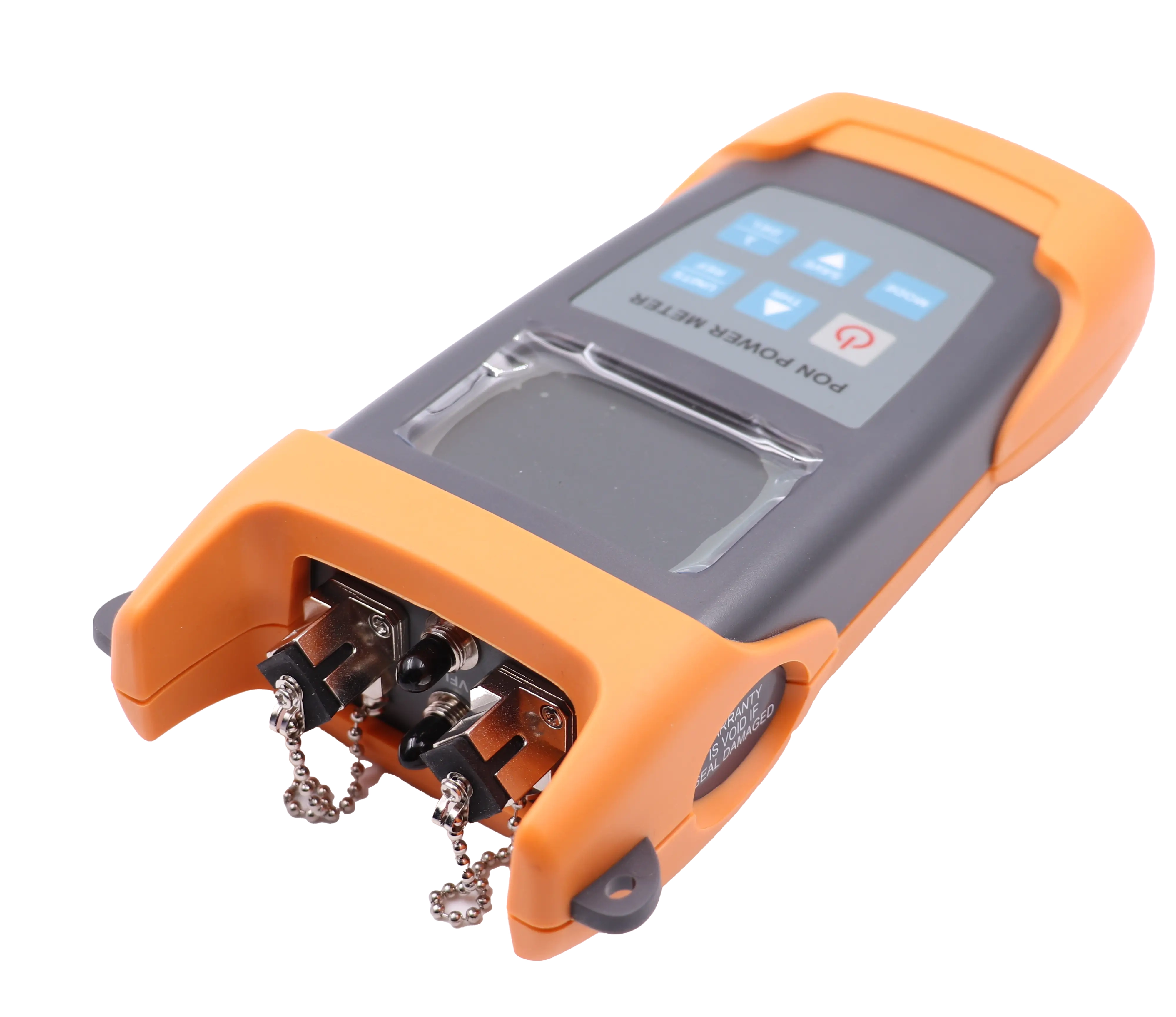

Портативний вимірювач оптичної потужності OPM 3213B
PON оптичний вимірювач потужності - це контрольний прилад для обслуговування та експлуатації мереж FTTx. Він може вимірювати голосові, інформаційні та радіочастотні відеосигнали по оптоволоконних лініях зв'язку. Покращений кольоровий РК-дисплей та функція порогових значень, які можуть бути встановлені вручну на самому приладі, краще підходять для проєктування, будівництва та обслуговування мереж PON.
2. Характеристики продукту
- Кольоровий РК-дисплей
- Підтримує синхронне вимірювання та відображення голосових, інформаційних та відеосигналів в архітектурі PON
- Підтримує вимірювання висхідного пакетного сигналу на довжині хвилі 1310 нм та низхідного сигналу на довжинах хвиль 1490/1550 нм
- Прилад встановлює пороги вимірювання та сигналізації
- Функція зберігання даних на 1000 записів
- Підтримує видиме червоне світло для виявлення несправностей та функцію звичайного вимірювача потужності
- Підтримує живлення від сухих батарей, літієвих батарей, нікель-металогідридних акумуляторів та адаптера живлення
3. Технічні характеристики:¹
| Режим вимірювача потужності PON | |||
|---|---|---|---|
| Довжина хвилі вимірювання (нм) | 1310 | 1490 | 1550 |
| Діапазон вимірювання (дБм) | +13 ~ -40 | +13 ~ -50 | +25 ~ -50 |
| Спектральна ширина полоси (нм) | 1310±50 | 1490±10 | 1550±15 |
| Вносні втрати (дБ) | ≤1.5 | ||
| Невизначеність (дБ) | ≤0.5 | ||
| Тип інтерфейса | SC/PC (опціонально) | ||
| Роздільна здатність дисплея (дБ) | 0.01 | ||
| Порогові настройки | 10 | ||
| Зберігання даних | 1000 | ||
| Стандартний OPM (опціонально) | |||
| Діапазон вимірювання (дБм) | +26 ~ -50 | ||
| Довжина хвилі калібровки (нм) | 850/1300/1310/1490/1550/1625 | ||
| Невизначеність (дБ)² | ≤0.5 | ||
| VFL (опционально) | |||
| Довжина хвилі калібровки (нм) | 650 | ||
| Вихідна потужність (мВт) | 10 | ||
| Частота модуляції | Непреривний, 2 Гц | ||
| Інше | |||
| Робоча температура (°C) | -10 ~ +60 | ||
| Температура зберігання (°C) | -25 ~ +70 | ||
| Відносна вологість | ≤75%RH | ||
| Інтерфейс зв'язку | Mini USB | ||
| Живлення | 3*AA 1.5V батареї, Mini USB адаптер живлення (опціонально літієва батарея) | ||
| Час роботи (год) | ≥80 | ||
| Розміри (мм) | 192мм×105мм×50мм | ||
| Вага (г) | 300 | ||
Примічення: 1. Тест при температурі 23±2°C; 2. Тест при 1550 нм, +26 ~ -30 дБм.
4 Стандартна комплектація:
Основний пристрій, керівництво користувача, сертифікат відповідності, кабель Mini USB для передачі даних, батарейки 1.5V AA, сумка Oxford.
5 Введення:
-

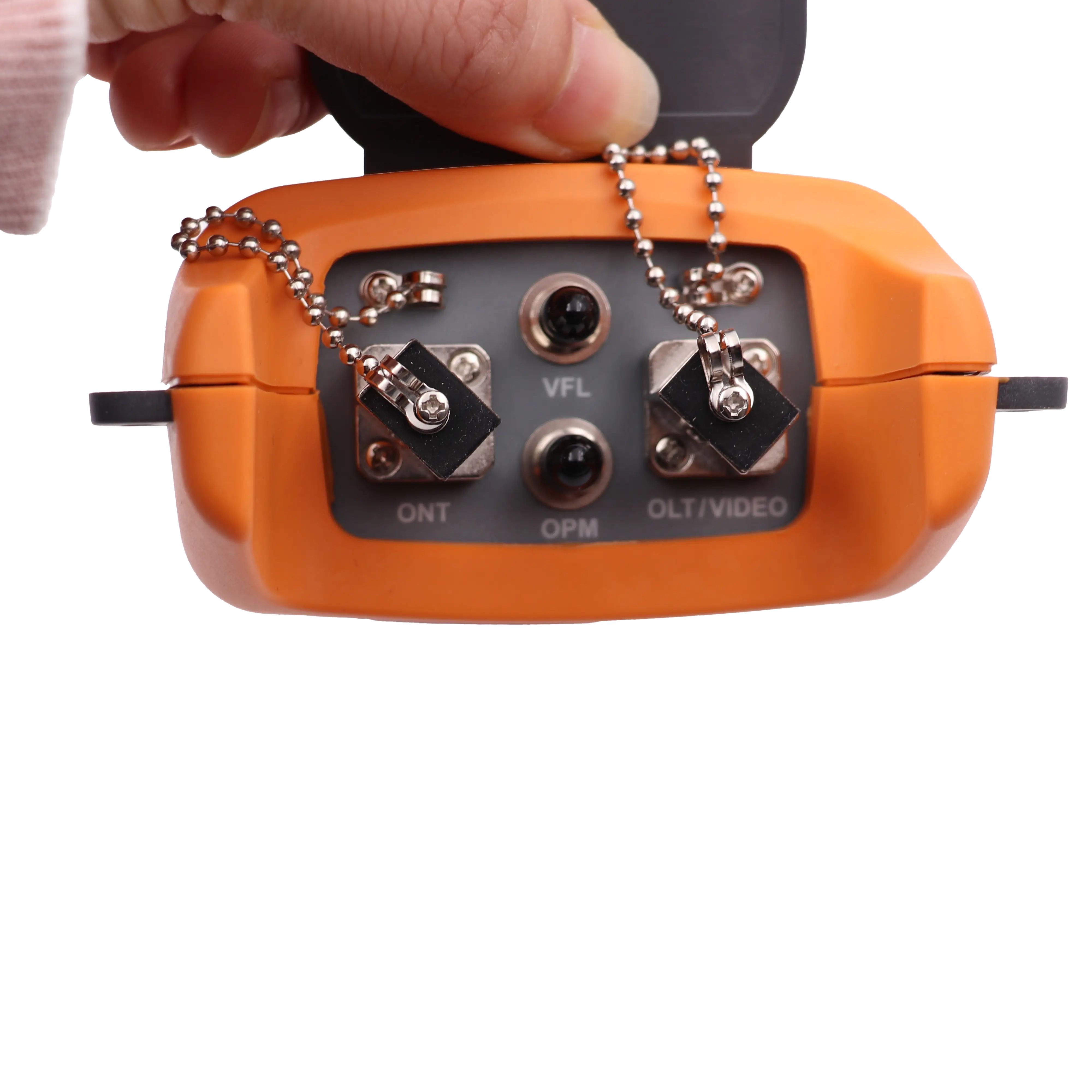

Опис портів
- Порт виявлення висхідного сигналу ONT (1310 нм)
- Порт виявлення низхідного сигналу OLT/VIDEO (1490/1550 нм)
- Порт стандартного щупа вимірювача оптичної потужності (OPM) (опціонально)
- Візуальний локатор пошкоджень (VFL) (опціонально)
- Екран дисплея
- Область функціональних клавіш

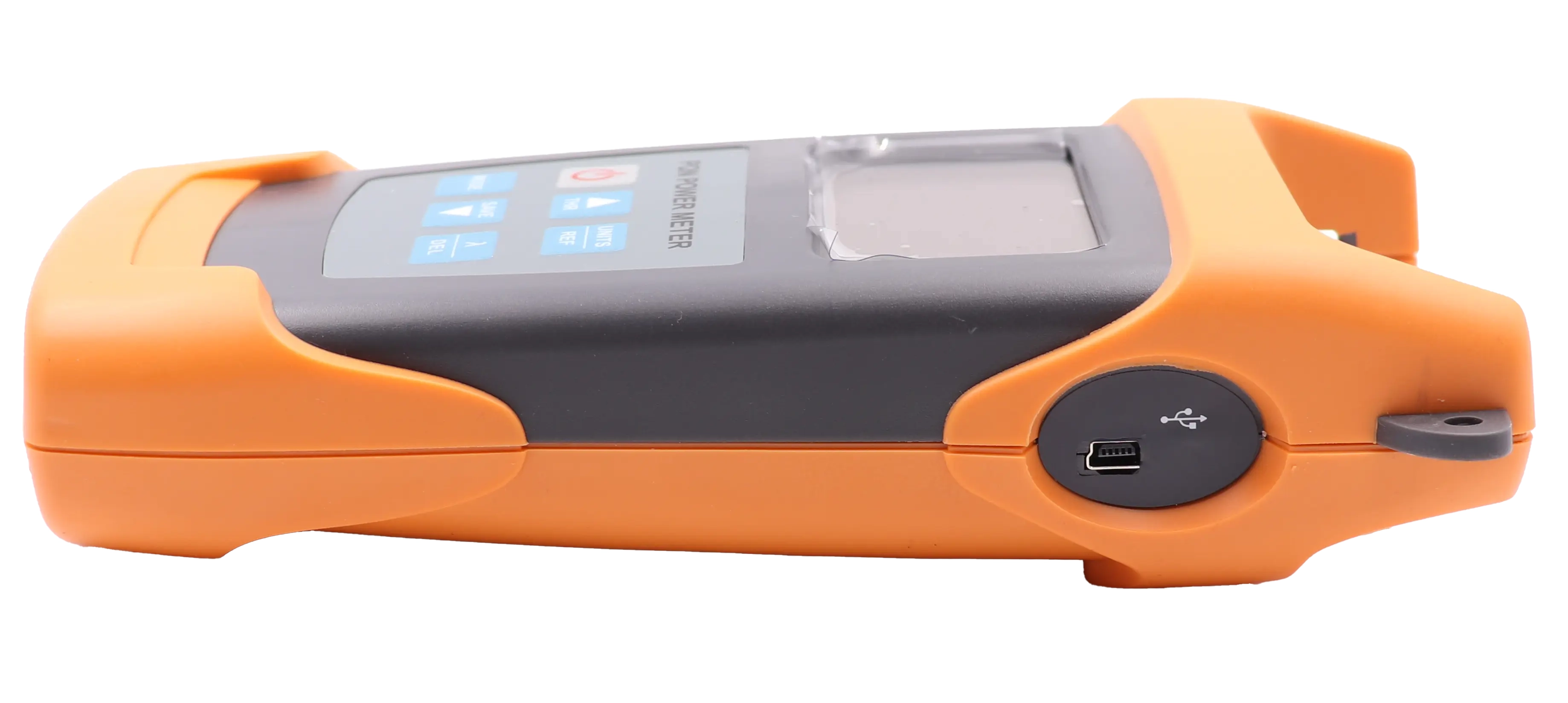

- Порт Mini USB
Примітка: Стандартна конфігурація за замовчуванням надає тільки функцію вимірювача потужності PON. OPM та VFL є опціональними.
6. Інструкції
6.1 Включення/вимкнення живлення
Натисніть і утримуйте кнопку "ВКЛ" для включення приладу, й натисніть ще раз, щоб відмінити автоматичне вимкнення через 10 хвилин. Тривало натисніть кнопку "ВКЛ" в течение 2 секунд, щоб виключити вимірювач.
6.2 Функціональні інструкції
Екран вимірювача потужності PON відображається після включення живлення. Ви можете використовувати клавішу MODE для переключення між екраном звичайного вимірювача потужності й екраном візуального локатора пошкоджень.
6.2.1 Оптичний вимірювач потужності PON
(1) Вимірювач оптичної потужності
PON може одночасно вимірювати імпульсний висхідний сигнал ONT на довжині хвилі 1310 нм і низхідний оптичний сигнал OLT/VIDEO на довжинах хвиль 1490/1550 нм в мережі PON. Після запуску виміряні значення потужності трьох сигналів відображаються на ЕКРАНІ інтерфейса тестування PON. Якщо відображається "LO", це вказує на те, що вхідний оптичний сигнал занадто слабкий. Предельні параметри кожної довжини хвилі вказані в технічних характеристиках пристрою.
(2) Установка порогів
Щоб переключитися в режим порогів, утримуйте клавішу
. Щоб увійти в режим встановлення порогів, утримуйте клавішу . У режимі встановлення порогів ви можете перемикати верхню та нижню межі поточного порогу, натискаючи клавіші
. Натисніть клавіші та
для редагування даних порогів для поточної довжини хвилі. Після встановлення бажаного порогу натисніть клавішу
для збереження і виходу.
(3) Тест
Очистіть вимірювальне волокно та підключіть його до порту ONT або OLT/VIDEO. Примітка: Необхідно використовувати оптичний конектор відповідного типу. Якщо тип конектора не відповідає приладу, вихідний оптичний конектор приладу може бути пошкоджений, і можуть бути отримані неточні результати вимірювань.
Наприклад, ім'я порога — THR01. У наступній таблиці наведено порогові значення:
| PON | PON ONT:1310nm | OLT:1490nm | VIDEO:1550nm | ||||||
| Порогове значення | Pass | Warn | Fail | Pass | Warn | Fail | Pass | Warn | Fail |
| THR01 | +3dBm | -20dBm | -30dBm | +3dBm | -20dBm | -30dBm | +3dBm | -20dBm | -30dBm |
Припустимо, що поточна інтенсивність висхідного тестового оптичного сигналу на довжині хвилі 1310 нм становить -10 дБм, а пороговий діапазон складається від +3 до -30 дБм, що вказує на те, що оптичний тракт знаходиться в нормальному стані, і на екрані вимірювача відображаються зелені символи "Pass". Якщо інтенсивність тестового оптичного тракту знаходиться в діапазоні від -20 до -30 дБм, на екрані вимірювача відображаються жовті символи "Warn", що вказує на можливі проблеми з оптичним трактом. Червоні символи "Fail" відображаються на екрані вимірювача, якщо інтенсивність тестового оптичного тракту занадто слабка або відсутня (≤-30 дБм). Це справедливо для тестів на довжинах хвиль 1490 нм і 1550 нм.
Після завершення тесту держіть вимірювальний інтерфейс у чистоті та негайно закрийте пилозахисною кришкою.
(4) Збереження, перегляд та видалення даних
В тестовому інтерфейсі натисніть клавішу , і символ збереження на екрані почне мигати, вказуючи на збереження текущих даних. Якщо ви підтверджуєте збереження даних, натисніть клавішу ще раз. Якщо ви хочете відмінити збереження, натисніть клавішу для відміни та виходу із збереження даних. Збережені дані записуються по порядку з 0001 в верхній частині екрана.
В тестовому інтерфейсі довго натисніть клавішу , щоб увійти в режим перегляду збережених даних, і короткочасно натисніть клавішу для виходу із режима перегляду.
В режимі перегляду ви можете натискати клавіші і для перегляду збережених записів даних вверх і вниз.
В режимі перегляду натисніть клавішу для видалення поточної групи значень.
(5) Вимірювання абсолютної потужності вимірювача потужності PON відносно опорного значення та переключення одиниць вимірювання.
Відповідно до вимог тесту виберіть відображення довжини хвилі й опорного значення, відносна потужність = абсолютна потужність - опорне значення. Утримуйте нажатою клавішу для установки текучого значення потужності в якості опорного значення. Перша строчка екрана відображає
"REF". Короткочасно натисніть клавішу для переключення між дБм, дБ та мВт.
6.2.2 Стандартний OPM
Стандартний OPM в основному використовується для тестування оптичної потужності сигналу та вносимих втрат усіх видів пасивних та активних оптоелектронних компонентів.
Після ввімкнення приладу натисніть клавішу MODE для переключення в стандартний режим OPM, і на першому рядку екрана відобразиться "OPM". Натисніть клавішу для вибору тестованої довжини хвилі. Короткочасно натисніть клавішу для переключення одиниць вимірювання потужності, і довго натисніть клавішу для встановлення поточної потужності як опорного значення.
6.2.3 VFL
Після ввімкнення приладу натисніть клавішу MODE для переключення в режим візуального локатора пошкоджень, і на першому рядку екрана відобразиться "VFL". Натисніть клавішу для ввімкнення або вимкнення світла VFL, довго натисніть клавішу для переключення між режимами безперервного випромінювання (CW) та імпульсного випромінювання з частотою 2 Гц.
6.3 Завантаження даних зв'язку
Встановіть драйвер CH340, що відповідає операційній системі вашого комп'ютера.
З'єднайте прилад та комп'ютер за допомогою кабелю USB для передачі даних. Після відкриття програмного забезпечення "PON Power Meter" виберіть COM-порт адаптера, розташований вище кнопки "Connect", а потім натисніть "Connect".
6.3.1 Завантаження даних
Натисніть на значок "Chinese", щоб переключити мову інтерфейсу програмного забезпечення, виберіть вкладку "Upload data", натисніть кнопку "upload data", щоб зчитати тестові дані, збережені в приладі, на комп'ютер. Натисніть кнопку "Delete test Data" або "Clear test Data", щоб видалити дані.
6.3.2 Завантаження порогів
Натисніть "Upload Threshold", щоб завантажити всі порогові групи, ізначально встановлені приладом. Натисніть "Threshold Settings", щоб змінити данні порогової групи в програмному забезпеченні. Після редагування модифікації цільової правої кнопкою миші "Settings", щоб зберегти зміни.
6.3.3 Калібровка
Після вибору опції "Calibration" ви можете відкалібрувати модуль вимірювача потужності PON і модуль оглядового вимірювача оптичної потужності відповідно. Виберіть відповідну довжину хвилі для самостійної калібровки користувачем.
Візьмемо "калібровку оглядового вимірювача оптичної потужності на довжині хвилі 1310 нм" в якості приладу:
Припустимо, що оптична потужність стандартного джерела світла на довжині хвилі 1310 нм становить -10 дБм. Вставте оптичний сигнал стандартного источника світла в обхідний порт вимірювача оптичної потужності прибора, потім виберіть "Select wavelength 1310nm", введіть "-10" дБм в текстове поле "Input standard power value -10" і натисніть кнопку "Calibrate" для калібровки довжини хвилі 1310 нм.
Примітка: Прилад повинен бути строго відкалібрований перед відправкою з заводу, клієнти повинні дбайливо ставитися до цієї функції, щоб уникнути відхилень при тестуванні приладом!
7 Обслуговування
- Тестер слід використовувати без сильної вібрації.
- Утримуйте вихідний оптичний роз'єм в чистоті. Якщо він забруднений, відкрутіть вихідний фланець і очистіть торцеву поверхню чистою бумагою і безводним спиртом.
- Закривайте прилад пилозахисними ковпачками, коли воно не використовується.
- Обережно вставляйте і виймайте оптичний коннектор.
- Обережно обертайтесь з пристроєм, запобігайте падіння і зіткнення.
8 Гарантія
- Ми не рекомендуємо користувачам самостійно ремонтувати пристрій.
- Компанія гарантує якість продукції, що поставляється, гарантійний термін становить вісімнадцять місяців з дати відвантаження.
- Якщо протягом гарантійного терміну виявляться дефекти якості продукції, компанія безкоштовно відремонтує або замінить несправні частини.
- Якщо проблема з приладом не може бути вирішена відповідно до запропонованих рішень, зверніться до постачальника.
Общие неисправности
Користувачам забороняється відкривати корпус, будь ласка, зв'яжіться з нашим відділом продажів. На виробничі дефекти, що викликали несправність, поширюється безкоштовний ремонт або заміна приладу. Гарантія поширюється тільки на нормальне використання приладу і не поширюється на пошкодження, викликані неправильним використанням.
