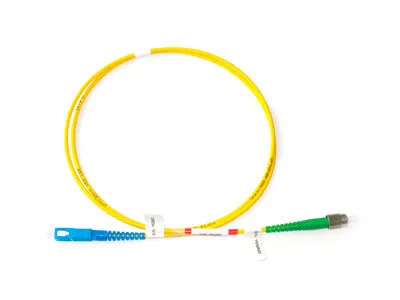

Еталонні "майстер" патчкорди

Акція до 10.12 -20% на купівлю даної модифікації від 50 шт. Знижка -20% в комплекті з товарами

Опис

Ми пропонуємо широкий асортимент претермінованих кабельних збірок, які на 100% перевірені на відповідність вашим вимогам. Ці збірки застосовуються для вимірювання та виробництва волоконно-оптичних компонентів і тестування оптичних мереж. Master патчкорд оснащений головним роз'ємом відповідно до наведених нижче специфікацій. Головний роз'єм має серійний номер на корпусі роз'єму, що забезпечує можливість відстеження параметрів передачі та геометричних параметрів. Другий роз'єм є стандартного типу. Для гібридної версії патчкорду також доступні різні типи головного і стандартного роз'ємів.

ретельно перевірені та на 100% відповідають специфікації замовника;
для вимірювань, виробництва оптичних компонентів і тестування оптичної мережі;
доступні різні види "майстер" і "другорядних" з'єднувачів;
висока якість і надійність.

Візуальний контроль (допустимі дефекти та подряпини)

Зона	Опис	Діаметр	Дефекти (діаметр)	Подряпини (ширина)
1a	Зона серцевини	від 0 до 25 мкм	відсутні	відсутні
1b	Зона оболонки	від 25 до 120 мкм	будьякі < 2 мкм 5 від 2 до 5 мкм вітсутні > 5 мкм	вітсутні > 3 мкм
-	Клейова зона	від 120 до 130 мкм	будь-які	будь-які
2	Зона контакту	від 130 до 250 мкм	вітсутні > 10 мкм	будь-які

Широкий ряд заздалегідь підготовлених шнурів, які ретельно перевірені і на 100% відповідають специфікації замовника. Ці шнури використовуються для вимірювань, виробництва оптичних компонентів і тестування оптичної мережі.
Еталонний з'єднувальний шнур обладнаний "Майстер" з'єднувачем згідно зі специфікацією і другорядним з'єднувачем стандартного типу. Для гібридних шнурів також доступні різні види "майстер" і "другорядних" з'єднувачів.

Технічна специфікація:

Внесені втрати² (IL) (IEC 61300-3-4)	SM Ultra PC	SM Angle PC
	0.10 dB max	0.10 dB max
Зворотні втрати² (RL) (IEC 61300-3-6, метод 1)	≥ 55 dB¹	≥ 70 dB¹
PDL²	max 0.1 dB
Зняття напруги	max 100 N
Допустима вхідна потужність	max 1.0 W
Зняття напруги	100 N
Робоча температура	-30°C to +70°C
Довговічність	мінімум 1000 циклів
Процедура збирання	клей та полірування
Підключення	фізичний контакт
Механізм блокування	з'єднувальна гайка (або накидна гайка)
Стандарти	JIS 5970, EIA/TIA FOCIS, IEC 61754-13, EN 50377-2, GR-326-CORE
Матеріал ферули	повністю керамічний цирконій
Матеріал конектора	цинковий сплав, нікельований
Матеріал адаптера	цинковий сплав, нікельований, з втулкою з діоксиду цирконію
Термін служби конектора	20 років в умовах, визначених EN 61753-1:2007, категорія C

Геометричний параметр:

Ексцентриситет серцевини відносно центру ферули	≤ 0.3 / 0.5⁵ μm
Зовнішній діаметр ферули	2.5 mm конектори: 2.499 μm
Зміщення кінцевої кривизни	SFF конектори: 1.249 μm
Висота волокна	≤25 μm
Радіус кінцевої кривизни: 2.5 мм конектори:	-30 to +50 nm
SFF конектори:	PC полірування: 10 – 18 mm APC полірування: 5 – 12 mm PC/APC: 5 – 12 mm
Кут APC	8 ± 0.1°

Особливості:

Схвалено ISO 9100
100% Перевірка зворотних втрат
100% Візуальний контроль
100% Перевірка внесених втрат
100% Інтерферометрична перевірка
Виготовлено відповідно до вимог стандарту IEC/EN Стандарти
Можливість відстеження пакетів

Примітка:

RL ≥ 58 дБ (UPC) та RL ≥ 78 дБ (APC) виміряно за допомогою низькокогерентної рефлектометрії (IEC 61300-3-6 метод 3 OLCR)
Дійсно в діапазоні довжин хвиль 1260-1650 нм та в діапазоні робочих температур від -30 до +70°C, протестовано відповідно до IEC 61300-3-12
AAA – типи других конекторів згідно з відповідними специфікаціями
Стандартна довжина основного патч-корду – 2 м, інша за запитом. Однак у випадку довшого основного патч-корду релеївське розсіювання в склі спричиняє невеликі рівні зворотних відбиттів. Через зворотне розсіювання, лінія вироблятиме внутрішні відбиття, які залежать від довжини.
Ексцентриситет серцевини
