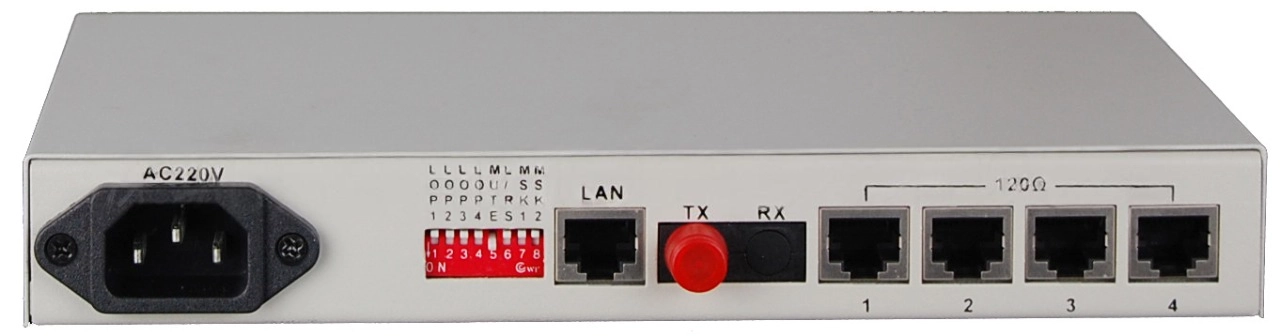

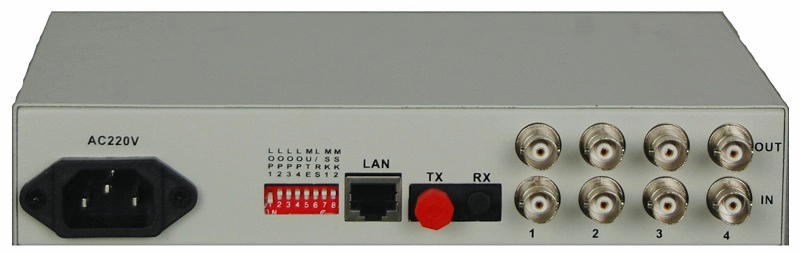

Волоконно-оптический PDH мультиплексор 4E1

Этот волоконно-оптический PDH мультиплексор 4E1 обеспечивает от одного до четырех интерфейсов E1, а также стандартный двухпроводной телефон для служебной связи (опционально). Он отличается высокой гибкостью, имеет функцию аварийной сигнализации. Устройство характеризуется надежной и стабильной работой, низким энергопотреблением, высокой степенью интеграции и компактными размерами.

Возможности:

• Разработан на базе ІС собственной разработки
• Оснащен модульным оптическим детектором с широким динамическим диапазоном
• Использует стандартный двухпроводной телефон (не телефонная трубка) в качестве служебной выделенной линии (опционально)
• Интерфейс E1 соответствует стандарту G.703, использует технологию цифрового восстановления тактовой частоты и плавную фазовую автоподстройку
• При потере оптического сигнала устройство может определить, выключено ли питание удаленного устройства или оборвано волокно, и индицирует аварию с помощью светодиода
• Локальное устройство может просматривать рабочее состояние удаленного устройства
• Предусмотрена команда зацикливания удаленного интерфейса (Loop Back) для облегчения обслуживания линии
• Дальность передачи составляет до 2-120 км без прерывания
• Доступны опции питания: AC 220V, DC-48V, DC+24V
• Блоки питания DC-48V/DC+24V оснащены функцией автоматического определения полярности, что упрощает установку без необходимости соблюдения полярности

Параметры:

Волокно

• Многомодовое волокно
  • 50/125 мкм, 62.5/125 мкм
  • Максимальная дальность передачи:
    • 5 км при 62.5/125 мкм одномодовом волокне, затухание (3 дБ/км)
    • 820 нм
  • Длина волны:
  • Мощность передатчика: -12 дБм (мин) ~ -9 дБм (макс)
  • Чувствительность приемника: -28 дБм (мин)
  • Бюджет линии: 16 дБм
• Одномодовое волокно
  • 8/125 мкм, 9/125 мкм
  • Максимальная дальность передачи: 40 км
  • Дальность передачи: 40 км при 9/125 мкм одномодовом волокне, затухание (0.35 дБ/км)
  • Длина волны: 1310 нм
  • Мощность передатчика: -9 дБм (мин) ~ -8 дБм (макс)
  • Чувствительность приемника: -27 дБм (мин)
  • Бюджет линии: 18 дБм

Интерфейс E1

• Стандарт интерфейса: соответствует протоколу G.703;
• Скорость интерфейса: 2048 Кбит/с ±50 ppm;
• Код интерфейса: HDB3;
• Импеданс E1: 75 Ом (небалансный), 120 Ом (балансный);
• Джиттер: в соответствии с протоколами G.742 и G.823
• Допустимое затухание: 0 ~ -6 дБм

Рабочая среда

• Рабочая температура: -10°C ~ 50°C
• Рабочая влажность: 5% ~ 95% (без конденсации)
• Температура хранения: -40°C ~ 80°C
• Влажность хранения: 5% ~ 95% (без конденсации)
