Управляемый PDH мультиплексор FMUX-800

Волоконно-оптические PDH мультиплексоры предназначены для увеличения дальности передачи потоков Е1 (G.703) с помощью оптического волокна. В зависимости от модели данное оборудование позволяет передать 8 или 16 каналов Е1 по одному или двум оптическим волокнам. Помимо передачи сигналов Е1 большинство мультиплексоров могут передавать от 1 до 4-х сигналов GbE Ethernet. Дальность передачи по волокну может достигать 160 км.

FMUX800 - это 19-дюймовый оптоволоконные PDH мультиплексоры, для монтажа в стойку высотой 1U. Передаёт до 8 сигналов E1/T1 + 4 x 10/100 / 1000Base-T Gigabit Ethernet по одному оптоволоконному каналу. Шасси FMUX800 доступно в трех различных конфигурациях питания; переменный ток, постоянный ток или переменный ток + постоянный ток. Источники переменного тока работают от 90 ~ 240 V, в то время как источники постоянного тока работают от 18 ~ 60 V. На задней панели корпуса BNC модель обеспечивает несимметричные коаксиальные соединения 75 Ом на 16 с разъемами BNC, а модель RJ-45 обеспечивает сбалансированные соединения на 120 Ом на 8 по проводной витой паре с разъемами RJ45. С двумя слотами SFP на оптоволоконных портах FMUX800 предоставляет разъем оптоволоконного кабеля SFP-LC, доступны как многомодовый, так и одномодовый режим, а также BiDi, который позволяет двунаправленную передачу, с использованием только одного оптоволоконного кабеля. Присутствует автоматическая защита 1+1, как для оптических линий, так для агрегированных оптоволоконных портов. Стандартную конфигурацию FMUX800 можно настраивать или устанавливать через последовательное терминальное соединение VT-100 или карту SNMP с управлением через Интернет, telnet и SNMP.

Особенности:

• Обеспечивает прозрачную передачу 8 E1 / T1 G.703 по оптоволокну;
• Обеспечивает 4 порта Ethernet 10/100/1000 Мбит / 1 канал RS232;
• тест с закольцовыванием на оптоволоконном порте E1 / T1;
• Обеспечивает один канал горячей линии (линия служебной связи) ;
• Поддерживает полно-полу дуплексный, 10M / 100M / 1000M, автосогласование;
• Пересылка 10-байтовых пакетов крупного размера на порт Ethernet;
• Поддерживает защиту 1 + 1 волоконно-оптических линий. Менее 50 мс;
• Функция аварийной сигнализации, можно контролировать состояние удаленного устройства;
• Комбинация питания AC220V и DC-48V для резервированных опций;
• Поддерживает локальное управление RS232; Поддержка онлайн-обновления;
• Поддержка Web, Telnet, SNMP-управление (опционально)

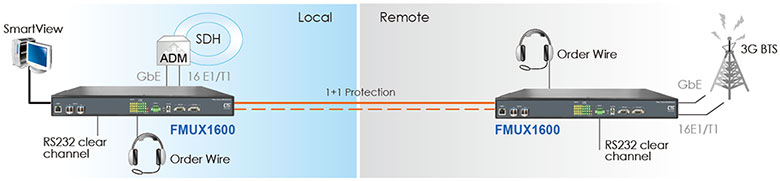

Пример использования Оптического PDH мультиплексора FMUX-800/FMUX-1600
