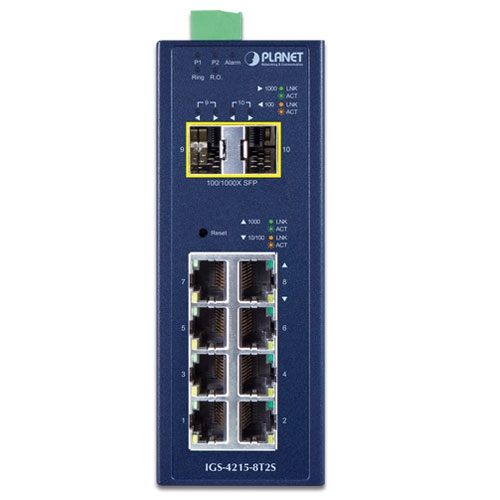

Промышленный управляемый коммутатор L2/L4 с 8 портами 10/100/1000T + 2 портами 100/1000X SFP

Разработанный для установки в тяжелых промышленных условиях с повышенными требованиями, IGS-4215-8T2S является новым представителем семейства промышленных управляемых гигабитных коммутаторов уровня 2 / уровня 4 в исполнении для монтажа на DIN-рейку, предназначенных для повышения доступности критически важных бизнес-приложений. Он обеспечивает управление по двойному стеку Интернет-протокола версии 6 / Интернет-протокола версии 4 и оснащен встроенным механизмом гигабитной коммутации уровня 2 / уровня 4, а также 8 портами 10/100/1000BASE-T и 2 дополнительными оптическими портами Small Form-factor Pluggable 100/1000BASE-X для восходящей передачи данных и видео. IGS-4215-8T2S способен работать надежно, стабильно и бесшумно в любой сложной среде без ухудшения производительности. Устройство имеет диапазон рабочих температур от -40 до +75 градусов Цельсия и выполнено в прочном металлическом корпусе со степенью защиты IP30.

Конструкция, устойчивая к жестким условиям окружающей среды

Благодаря промышленному корпусу со степенью защиты IP30, IGS-4215-8T2S обеспечивает высокий уровень устойчивости к электромагнитным помехам и мощным электрическим импульсным перенапряжениям, которые обычно встречаются в производственных цехах или уличных шкафах управления дорожным движением без кондиционирования. Благодаря возможности работать в температурном диапазоне от -40 до +75 градусов Цельсия, IGS-4215-8T2S может устанавливаться практически в любой сложной среде.

Надежная защита

IGS-4215-8T2S обеспечивает защиту Ethernet от электростатических разрядов на уровне контактного разряда ±6 киловольт постоянного тока и воздушного разряда ±8 киловольт постоянного тока. Также поддерживается устойчивость к импульсному перенапряжению на уровне ±4 киловольта для повышения стабильности работы устройства и защиты сетей пользователей от разрушительных атак электростатических разрядов, обеспечивая непрерывность рабочих процессов.

Резервированное кольцо и быстрое восстановление для систем видеонаблюдения

IGS-4215-8T2S поддерживает технологию резервированного кольца и обладает мощной функцией быстрого самовосстановления для предотвращения прерываний связи и внешних вмешательств. В устройстве реализованы современная технология ITU-T G.8032 Ethernet Ring Protection Switching, протокол Spanning Tree Protocol (802.1s Multiple Spanning Tree Protocol) и система резервного питания для интеграции в промышленную сеть автоматизации заказчика с целью повышения надежности системы и бесперебойности работы в суровых производственных условиях. В некоторых простых кольцевых сетях время восстановления канала передачи данных может составлять менее 450 миллисекунд.

Расширенные функции второго уровня

IGS-4215-8T2S может быть настроен для выполнения расширенных функций управления коммутатором, таких как динамическое агрегирование каналов портов, виртуальные локальные сети по стандарту 802.1Q, Q-in-Q виртуальные локальные сети, протокол множественного остовного дерева, защита от петель и защита Bridge Protocol Data Unit, прослушивание Internet Group Management Protocol и прослушивание Multicast Listener Discovery. Благодаря агрегированию каналов IGS-4215-8T2S позволяет организовать высокоскоростной магистральный канал путем объединения нескольких портов, например канал пропускной способностью 8 гигабит в секунду, а также поддерживает резервирование при отказе. Кроме того, протокол обнаружения соседних устройств на канальном уровне входит в состав функций второго уровня и помогает выявлять базовую информацию о соседних устройствах в пределах локального широковещательного домена.

Управление с поддержкой двойного стека Интернет-протокола версии 6 / Интернет-протокола версии 4

Благодаря поддержке протоколов Интернет-протокола версии 6 и Интернет-протокола версии 4, IGS-4215-8T2S помогает малым и средним предприятиям перейти в эпоху Интернет-протокола версии 6 с минимальными инвестициями, поскольку для построения граничной сети Fiber To The x на основе Интернет-протокола версии 6 не требуется заменять или модернизировать существующую сетевую инфраструктуру.

Эффективное управление трафиком

IGS-4215-8T2S оснащен мощными функциями обеспечения качества обслуживания и широкими возможностями управления трафиком для улучшения сервисов передачи данных, голоса и видео корпоративного класса. Функциональность включает управление широковещательным, групповым и одноадресным штормом, управление пропускной способностью для каждого порта, приоритизацию и перемаркировку трафика по 802.1p, Class of Service и Internet Protocol Differentiated Services Code Point. Это гарантирует наилучшую производительность при передаче трафика Voice over Internet Protocol и видеопотоков, а также позволяет предприятиям максимально эффективно использовать ограниченные сетевые ресурсы.

Удобное и безопасное управление

Для эффективного администрирования IGS-4215-8T2S оснащен интерфейсами управления через командную строку, веб-интерфейс и Simple Network Management Protocol.

• Благодаря встроенному веб-ориентированному интерфейсу управления IGS-4215-8T2S обеспечивает простую в использовании, независимую от платформы среду для настройки и администрирования.
• Для текстового управления доступ может осуществляться через протоколы Telnet и Secure Shell version 2.
• Для стандартных систем мониторинга и управления устройство предлагает подключение через Simple Network Management Protocol version 3, которое шифрует содержимое пакетов в пределах каждого сеанса для безопасного удаленного администрирования.

Мощная защита от второго до четвертого уровня

IGS-4215-8T2S обеспечивает комплексный список контроля доступа от второго до четвертого уровня для Интернет-протокола версии 4 / Интернет-протокола версии 6, что позволяет реализовать защиту на границе сети. Эта функция может использоваться для ограничения сетевого доступа путем блокирования пакетов по адресам источника и назначения Интернет-протокола, номерам портов Transmission Control Protocol / User Datagram Protocol или по определенным типовым сетевым приложениям. Механизм защиты также включает аутентификацию пользователей и устройств на основе порта по стандарту 802.1X, которая может работать совместно с сервером Remote Authentication Dial-In User Service для обеспечения безопасности на уровне порта и блокирования несанкционированных пользователей. Функция Protected Port предотвращает обмен данными между крайними портами для гарантирования конфиденциальности пользователей. Кроме того, функция Port Security позволяет ограничить количество сетевых устройств на заданном порту.

Расширенная сетевая безопасность

IGS-4215-8T2S также поддерживает функции контроля Dynamic Host Configuration Protocol, защиты источника Интернет-протокола и динамической проверки Address Resolution Protocol для предотвращения атак, связанных с подменой Интернет-протокола, и отбрасывания пакетов Address Resolution Protocol с недействительной привязкой адреса Medium Access Control. Администраторы сетей теперь могут строить высокозащищенные корпоративные сети с гораздо меньшими затратами времени и усилий.

Гибкость и решение для увеличения дистанции передачи

Два дополнительных слота Small Form-factor Pluggable, встроенные в IGS-4215-8T2S, поддерживают оптические трансиверы Small Form-factor Pluggable 100BASE-FX / 1000BASE-SX / 1000BASE-LX для подключения к магистральному коммутатору на большом расстоянии. Дальность можно увеличить от 550 метров до 2 километров с использованием многомодового волокна и до 120 километров с использованием одномодового или волокна с волновым мультиплексированием. Они отлично подходят для использования в центрах обработки данных предприятий и в сетях распределения.   

Интеллектуальный механизм диагностики Small Form-factor Pluggable

IGS-4215-8T2S поддерживает функцию Digital Diagnostic Monitor для Small Form-factor Pluggable, которая позволяет администратору сети легко отслеживать в реальном времени параметры Small Form-factor Pluggable, включая оптическую мощность на выходе, оптическую мощность на входе, температуру, ток смещения лазера и напряжение питания трансивера.

Области применения

Промышленный коммутатор для автоматизации зданий и систем безопасности

Предназначенный для зданий, где необходимо обеспечить строгое соблюдение требований безопасности, IGS-4215-8T2S, оснащенный восемью высокоскоростными гигабитными интерфейсами Ethernet, позволяет легко построить централизованно управляемую систему для Интернет-протокол-телефонии, Интернет-протокол-видеонаблюдения и групп беспроводных точек доступа в суровой промышленной среде.

Модель, выдерживающая суровые условия эксплуатации и увеличивающая дистанцию

IGS-4215-8T2S создан для работы в жестких условиях, таких как шкафы управления дорожным движением, производственные цеха, внутренние и наружные объекты с очень высокими или очень низкими температурами. Благодаря неблокирующей архитектуре и компактным размерам IGS-4215-8T2S легко устанавливается и помогает быстро построить гигабитную коммутируемую сеть с большой пропускной способностью.

Ключевые особенности

Физические порты

• 8 портов 10/100/1000BASE-T RJ45 с автоматической функцией Medium Dependent Interface / Medium Dependent Interface Crossover
• 2 порта Small Form-factor Pluggable 100/1000BASE-X с автоматическим определением типа трансивера

Промышленный корпус и монтаж

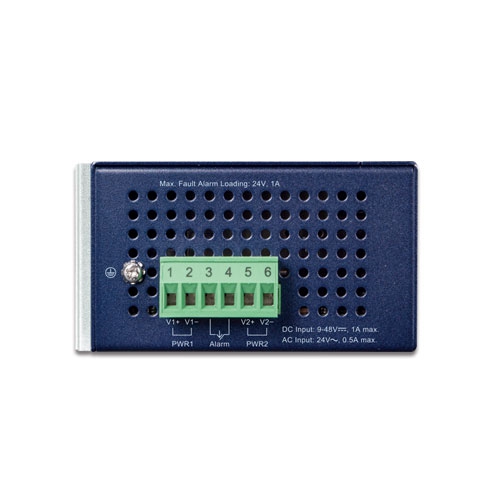

• Двойное питание, резервирование питания с защитой от обратной полярности
  • Вход постоянного тока от 9 до 48 вольт или вход переменного тока 24 вольта
  • Активно-активная защита от отказа резервного питания
  • Резервирование на случай катастрофического отказа одного источника питания
  • Отказоустойчивость и повышенная живучесть системы
• Металлический корпус со степенью защиты IP30
• Монтаж на DIN-рейку и настенная установка
• Поддержка защиты Ethernet от электростатического разряда на уровне 6 киловольт постоянного тока
• Поддержка рабочей температуры от -40 до +75 градусов Цельсия
• Устойчивость к свободному падению, ударам и вибрации для промышленного применения

Коммутация

• Работает в режиме хранения и пересылки с фильтрацией и пересылкой на линейной скорости
• Управление потоком по стандарту IEEE 802.3x для полнодуплексного режима и обратное давление для полудуплексного режима
• Размер таблицы адресов Medium Access Control — 8 тысяч записей
• Поддержка гигантских кадров размером 9 килобайт
• Автоматическое обучение адресам и старение адресов
• Поддержка протокола Carrier Sense Multiple Access with Collision Detection

Функции второго уровня

• Поддержка виртуальных локальных сетей
  • Виртуальные локальные сети с тегированием по стандарту IEEE 802.1Q
  • До 256 групп виртуальных локальных сетей из 4096 идентификаторов виртуальных локальных сетей
  • Поддержка провайдерского моста, вложенных виртуальных локальных сетей Q-in-Q по стандарту IEEE 802.1ad
  • Приватная виртуальная локальная сеть, защищенный порт
  • Виртуальная локальная сеть на основе протокола
  • Виртуальная локальная сеть на основе адреса Medium Access Control
  • Голосовая виртуальная локальная сеть
  • Протокол регистрации виртуальных локальных сетей Generic Attribute Registration Protocol VLAN Registration Protocol
• Поддержка протокола остовного дерева
  • Протокол остовного дерева IEEE 802.1D
  • Быстрый протокол остовного дерева IEEE 802.1w
  • Протокол множественного остовного дерева IEEE 802.1s, остовное дерево по виртуальным локальным сетям
  • Защита Bridge Protocol Data Unit
• Поддержка агрегирования каналов
  • Протокол управления агрегированием каналов IEEE 802.3ad
  • Статический канал Cisco EtherChannel
  • До 5 групп агрегирования
  • До 10 портов в каждой группе с пропускной способностью 20 гигабит в секунду
• Поддержка зеркалирования портов, много к одному
• Таблица адресов Medium Access Control / виртуальных локальных сетей / групповой адресации для Интернет-протокола версии 6
• Защита от петель для предотвращения широковещательных циклов
• Поддержка Ethernet Ring Protection Switching
• Протокол обнаружения соседних устройств на канальном уровне

Качество обслуживания

• Ограничение скорости входящего / исходящего трафика с управлением пропускной способностью для каждого порта
• Поддержка 8 очередей приоритета на всех портах коммутатора
• Классификация трафика
  • Приоритет IEEE 802.1p
  • Internet Protocol Type of Service / Differentiated Services Code Point / приоритет Интернет-протокола для пакетов Интернет-протокола версии 4 / Интернет-протокола версии 6
  • Номер порта Transmission Control Protocol / User Datagram Protocol
  • Типовое сетевое приложение
• Политики строгого приоритета и Weighted Round Robin для Class of Service
• Поддержка качества обслуживания и управления входящей / исходящей пропускной способностью на каждом порту
• Политика ограничения трафика на порту коммутатора
• Перемаркировка Differentiated Services Code Point

Групповая передача

• Поддержка прослушивания Internet Group Management Protocol для Интернет-протокола версии 4 версий 1, 2, 3
• Поддержка прослушивания Multicast Listener Discovery для Интернет-протокола версии 6 версий 1, 2
• Поддержка режима Querier
• Фильтрация портов для прослушивания Internet Group Management Protocol
• Фильтрация портов для прослушивания Multicast Listener Discovery

Безопасность

• Поддержка управления штормом
  • Широковещательный / групповой / одноадресный трафик
• Аутентификация
  • Аутентификация сетевого доступа на основе порта по стандарту IEEE 802.1X
  • Встроенный клиент Remote Authentication Dial-In User Service для работы с серверами Remote Authentication Dial-In User Service
  • Ретрансляция Dynamic Host Configuration Protocol и Dynamic Host Configuration Protocol Option 82
  • Аутентификация доступа пользователей Remote Authentication Dial-In User Service / Terminal Access Controller Access-Control System Plus
• Список контроля доступа
  • Список контроля доступа на основе Интернет-протокола версии 4 / Интернет-протокола версии 6
  • Запись контроля доступа на основе Интернет-протокола версии 4 / Интернет-протокола версии 6
  • Список контроля доступа на основе адреса Medium Access Control
  • Запись контроля доступа на основе адреса Medium Access Control
• Безопасность Medium Access Control
  • Статический адрес Medium Access Control
  • Фильтрация Medium Access Control
• Безопасность порта для фильтрации записей исходных адресов Medium Access Control
• Контроль Dynamic Host Configuration Protocol для фильтрации недоверенных сообщений Dynamic Host Configuration Protocol
• Динамическая проверка Address Resolution Protocol отбрасывает пакеты Address Resolution Protocol с недействительной привязкой адреса Medium Access Control к адресу Интернет-протокола
• Защита источника Интернет-протокола предотвращает атаки подмены Интернет-протокола
• Управление доступом по адресам Интернет-протокола для предотвращения несанкционированного проникновения

Управление

• Управление по двойному стеку Интернет-протокола версии 4 и Интернет-протокола версии 6
• Интерфейс управления коммутатором
  • Веб-управление коммутатором через Интернет-протокол версии 4 / Интернет-протокол версии 6
  • Консольный интерфейс командной строки и доступ через Telnet
  • Simple Network Management Protocol версий 1, 2c, 3
  • Защищенный доступ через Secure Shell version 2 и Transport Layer Security версий 1.2
• Управление адресами Интернет-протокола версии 6 / Network Time Protocol / Domain Name System
• Встроенный клиент Trivial File Transfer Protocol
• Статическое назначение или Dynamic Host Configuration Protocol для присвоения адресов Интернет-протокола
• Обслуживание системы
  • Загрузка и выгрузка микропрограмм через Hypertext Transfer Protocol / Trivial File Transfer Protocol
  • Аппаратная кнопка сброса для перезагрузки системы или возврата к заводским настройкам
  • Двойные образы программного обеспечения
• Управление уровнями привилегий пользователей
• Протокол сетевого времени Network Time Protocol
• Протокол обнаружения соседних устройств на канальном уровне и Link Layer Discovery Protocol – Media Endpoint Discovery
• Удаленная сигнализация через системный журнал
• Управление через Simple Network Management Protocol
  • Ловушка Simple Network Management Protocol для уведомления о поднятии или потере соединения интерфейса
  • Четыре группы Remote Network Monitoring: история, статистика, сигналы тревоги и события
• PLANET Smart Discovery Utility для управления развертыванием
• PLANET UNI-NMS, Universal Network Management, и Smart Discovery Utility для управления развертыванием
• Сетевая диагностика
  • Small Form-factor Pluggable – Digital Diagnostic Monitor
  • Технология диагностики кабеля обеспечивает механизм обнаружения и уведомления о потенциальных проблемах кабельной инфраструктуры
  • Удаленный ping по протоколам Internet Control Message Protocol version 6 / Internet Control Message Protocol version 4
