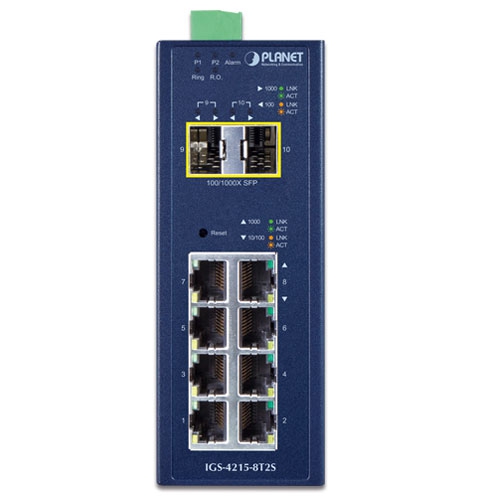

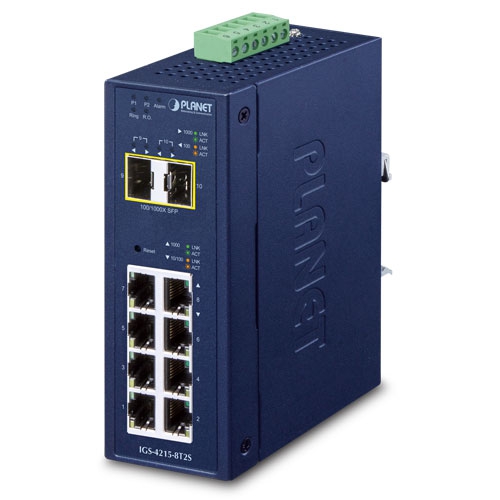

Промисловий керований комутатор L2/L4 з 8 портами 10/100/1000T + 2 портами 100/1000X SFP

Розроблений для встановлення у важких промислових умовах з підвищеними вимогами, IGS-4215-8T2S є новим представником сімейства промислових керованих гігабітних комутаторів рівня 2 / рівня 4 у виконанні для монтажу на DIN-рейку, призначених для підвищення доступності критично важливих бізнес-застосунків. Він забезпечує керування за подвійним стеком Інтернет-протоколу версії 6 / Інтернет-протоколу версії 4 та оснащений вбудованим механізмом гігабітної комутації рівня 2 / рівня 4, а також 8 портами 10/100/1000BASE-T і 2 додатковими оптичними портами Small Form-factor Pluggable 100/1000BASE-X для висхідної передачі даних і відео. IGS-4215-8T2S здатний працювати надійно, стабільно та безшумно в будь-якому складному середовищі без погіршення продуктивності. Пристрій має діапазон робочих температур від -40 до +75 градусів Цельсія та виконаний у міцному металевому корпусі зі ступенем захисту IP30.

Конструкція, стійка до жорстких умов довкілля

Завдяки промисловому корпусу зі ступенем захисту IP30, IGS-4215-8T2S забезпечує високий рівень стійкості до електромагнітних завад і потужних електричних імпульсних перенапруг, які зазвичай зустрічаються у виробничих цехах або вуличних шафах керування дорожнім рухом без кондиціонування. Завдяки можливості працювати в температурному діапазоні від -40 до +75 градусів Цельсія, IGS-4215-8T2S може встановлюватися майже в будь-якому складному середовищі.

Надійний захист

IGS-4215-8T2S забезпечує захист Ethernet від електростатичних розрядів на рівні контактного розряду ±6 кіловольт постійного струму та повітряного розряду ±8 кіловольт постійного струму. Також підтримується стійкість до імпульсної перенапруги на рівні ±4 кіловольти для підвищення стабільності роботи пристрою та захисту мереж користувачів від руйнівних атак електростатичних розрядів, забезпечуючи безперервність робочих процесів.

Резервоване кільце та швидке відновлення для систем відеоспостереження

IGS-4215-8T2S підтримує технологію резервованого кільця та має потужну функцію швидкого самовідновлення для запобігання перериванням зв’язку та зовнішнім втручанням. У пристрої реалізовано сучасну технологію ITU-T G.8032 Ethernet Ring Protection Switching, протокол Spanning Tree Protocol (802.1s Multiple Spanning Tree Protocol) та систему резервного живлення для інтеграції в промислову мережу автоматизації замовника з метою підвищення надійності системи та безвідмовності роботи в суворих виробничих умовах. У деяких простих кільцевих мережах час відновлення каналу передавання даних може становити менше ніж 450 мілісекунд.

Розширені функції другого рівня

IGS-4215-8T2S може бути налаштований для виконання розширених функцій керування комутатором, таких як динамічне агрегування каналів портів, віртуальні локальні мережі за стандартом 802.1Q, Q-in-Q віртуальні локальні мережі, протокол множинного остовного дерева, захист від петель та захист Bridge Protocol Data Unit, прослуховування Internet Group Management Protocol і прослуховування Multicast Listener Discovery. Завдяки агрегуванню каналів IGS-4215-8T2S дозволяє організувати високошвидкісний магістральний канал шляхом об’єднання кількох портів, наприклад канал пропускною здатністю 8 гігабіт на секунду, а також підтримує резервування при відмові. Крім того, протокол виявлення сусідніх пристроїв на канальному рівні входить до складу функцій другого рівня та допомагає виявляти базову інформацію про сусідні пристрої в межах локального широкомовного домену.

Керування з підтримкою подвійного стеку Інтернет-протоколу версії 6 / Інтернет-протоколу версії 4

Завдяки підтримці протоколів Інтернет-протоколу версії 6 та Інтернет-протоколу версії 4, IGS-4215-8T2S допомагає малим і середнім підприємствам перейти до епохи Інтернет-протоколу версії 6 з мінімальними інвестиціями, оскільки для побудови крайової мережі Fiber To The x на основі Інтернет-протоколу версії 6 не потрібно замінювати або модернізувати наявну мережеву інфраструктуру.

Ефективне керування трафіком

IGS-4215-8T2S оснащений потужними функціями забезпечення якості обслуговування та широкими можливостями керування трафіком для покращення сервісів передавання даних, голосу та відео корпоративного класу. Функціональність включає керування широкомовним, груповим і одноадресним штормом, керування пропускною здатністю для кожного порту, пріоритезацію та перемаркування трафіку за 802.1p, Class of Service та Internet Protocol Differentiated Services Code Point. Це гарантує найкращу продуктивність під час передавання трафіку Voice over Internet Protocol і відеопотоків, а також дозволяє підприємствам максимально ефективно використовувати обмежені мережеві ресурси.

Зручне та безпечне керування

Для ефективного адміністрування IGS-4215-8T2S оснащений інтерфейсами керування через командний рядок, вебінтерфейс та Simple Network Management Protocol.

• Завдяки вбудованому веборієнтованому інтерфейсу керування IGS-4215-8T2S забезпечує просте у використанні, незалежне від платформи середовище для налаштування та адміністрування.
• Для текстового керування доступ може здійснюватися через протоколи Telnet і Secure Shell version 2.
• Для стандартних систем моніторингу та керування пристрій пропонує підключення через Simple Network Management Protocol version 3, яке шифрує вміст пакетів у межах кожного сеансу для безпечного віддаленого адміністрування.

Потужний захист від другого до четвертого рівня

IGS-4215-8T2S забезпечує комплексний список контролю доступу від другого до четвертого рівня для Інтернет-протоколу версії 4 / Інтернет-протоколу версії 6, що дозволяє реалізувати захист на межі мережі. Ця функція може використовуватися для обмеження мережевого доступу шляхом блокування пакетів за адресами джерела та призначення Інтернет-протоколу, номерами портів Transmission Control Protocol / User Datagram Protocol або за визначеними типовими мережевими застосунками. Механізм захисту також включає аутентифікацію користувачів і пристроїв на основі порту за стандартом 802.1X, яка може працювати спільно із сервером Remote Authentication Dial-In User Service для забезпечення безпеки на рівні порту та блокування несанкціонованих користувачів. Функція Protected Port запобігає обміну даними між крайовими портами для гарантування конфіденційності користувачів. Крім того, функція Port Security дозволяє обмежити кількість мережевих пристроїв на заданому порту.

Розширена мережева безпека

IGS-4215-8T2S також підтримує функції контролю Dynamic Host Configuration Protocol, захисту джерела Інтернет-протоколу та динамічної перевірки Address Resolution Protocol для запобігання атакам, пов’язаним із підміною Інтернет-протоколу, та відкидання пакетів Address Resolution Protocol із недійсною прив’язкою адреси Medium Access Control. Адміністратори мереж тепер можуть будувати високо захищені корпоративні мережі з набагато меншими витратами часу та зусиль.

Гнучкість і рішення для збільшення дистанції передавання

Два додаткові гнізда Small Form-factor Pluggable, вбудовані в IGS-4215-8T2S, підтримують оптичні трансивери Small Form-factor Pluggable 100BASE-FX / 1000BASE-SX / 1000BASE-LX для підключення до магістрального комутатора на великій відстані. Відстань можна збільшити від 550 метрів до 2 кілометрів за допомогою багатомодового волокна та до 120 кілометрів за допомогою одномодового або хвильового мультиплексного волокна. Вони чудово підходять для використання в центрах обробки даних підприємств і в мережах розподілу.

Інтелектуальний механізм діагностики Small Form-factor Pluggable

IGS-4215-8T2S підтримує функцію Digital Diagnostic Monitor для Small Form-factor Pluggable, яка дозволяє адміністратору мережі легко відстежувати в реальному часі параметри Small Form-factor Pluggable, зокрема оптичну потужність на виході, оптичну потужність на вході, температуру, струм зміщення лазера та напругу живлення трансивера.

Сфери застосування

Промисловий комутатор для автоматизації будівель і систем безпеки

Призначений для будівель, де необхідно забезпечити суворе дотримання вимог безпеки, IGS-4215-8T2S, оснащений вісьмома високошвидкісними гігабітними інтерфейсами Ethernet, дозволяє легко побудувати централізовано керовану систему для Інтернет-протокол-телефонії, Інтернет-протокол-відеоспостереження та груп бездротових точок доступу в суворому промисловому середовищі.

Модель, що витримує суворі умови експлуатації та збільшує дистанцію

IGS-4215-8T2S створений для роботи в жорстких умовах, таких як шафи керування дорожнім рухом, виробничі цехи, внутрішні та зовнішні об’єкти з дуже високими або дуже низькими температурами. Завдяки неблокувальній архітектурі та компактним розмірам IGS-4215-8T2S легко встановлюється і допомагає швидко побудувати гігабітну комутовану мережу з великою пропускною здатністю.

Ключові особливості

Фізичні порти

• 8 портів 10/100/1000BASE-T RJ45 з автоматичною функцією Medium Dependent Interface / Medium Dependent Interface Crossover
• 2 порти Small Form-factor Pluggable 100/1000BASE-X з автоматичним визначенням типу трансивера

Промисловий корпус і монтаж

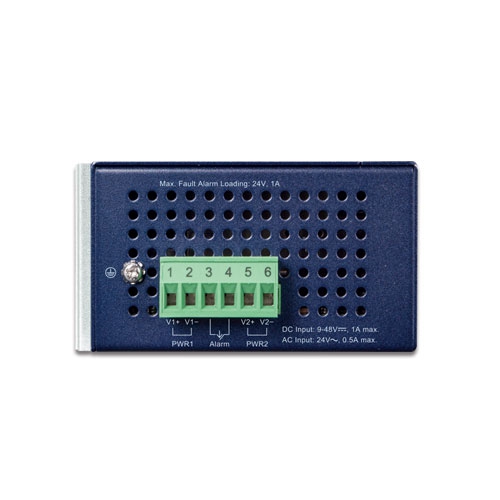

• Подвійне живлення, резервування живлення із захистом від зворотної полярності
  • Вхід постійного струму від 9 до 48 вольт або вхід змінного струму 24 вольти
  • Активно-активний захист від відмови резервного живлення
  • Резервування на випадок катастрофічної відмови одного джерела живлення
  • Відмовостійкість і підвищена живучість системи
• Металевий корпус зі ступенем захисту IP30
• Монтаж на DIN-рейку та настінне встановлення
• Підтримка захисту Ethernet від електростатичного розряду на рівні 6 кіловольт постійного струму
• Підтримка робочої температури від -40 до +75 градусів Цельсія
• Стійкість до вільного падіння, ударів і вібрації для промислового застосування

Комутація

• Працює в режимі збереження та пересилання з фільтрацією і пересиланням на швидкості лінії
• Керування потоком за стандартом IEEE 802.3x для повнодуплексного режиму та зворотний тиск для напівдуплексного режиму
• Розмір таблиці адрес Medium Access Control — 8 тисяч записів
• Підтримка гігантських кадрів розміром 9 кілобайт
• Автоматичне навчання адрес і старіння адрес
• Підтримка протоколу Carrier Sense Multiple Access with Collision Detection

Функції другого рівня

• Підтримка віртуальних локальних мереж
  • Віртуальні локальні мережі з тегуванням за стандартом IEEE 802.1Q
  • До 256 груп віртуальних локальних мереж із 4096 ідентифікаторів віртуальних локальних мереж
  • Підтримка провайдерського мосту, вкладених віртуальних локальних мереж Q-in-Q за стандартом IEEE 802.1ad
  • Приватна віртуальна локальна мережа, захищений порт
  • Віртуальна локальна мережа на основі протоколу
  • Віртуальна локальна мережа на основі адреси Medium Access Control
  • Голосова віртуальна локальна мережа
  • Протокол реєстрації віртуальних локальних мереж Generic Attribute Registration Protocol VLAN Registration Protocol
• Підтримка протоколу остовного дерева
  • Протокол остовного дерева IEEE 802.1D
  • Швидкий протокол остовного дерева IEEE 802.1w
  • Протокол множинного остовного дерева IEEE 802.1s, остовне дерево за віртуальними локальними мережами
  • Захист Bridge Protocol Data Unit
• Підтримка агрегування каналів
  • Протокол керування агрегуванням каналів IEEE 802.3ad
  • Статичний канал Cisco EtherChannel
  • До 5 груп агрегування
  • До 10 портів у кожній групі з пропускною здатністю 20 гігабіт на секунду
• Підтримка дзеркалювання портів, багато до одного
• Таблиця адрес Medium Access Control / віртуальних локальних мереж / групової адресації для Інтернет-протоколу версії 6
• Захист від петель для уникнення широкомовних циклів
• Підтримка Ethernet Ring Protection Switching
• Протокол виявлення сусідніх пристроїв на канальному рівні

Якість обслуговування

• Обмеження швидкості вхідного та вихідного трафіку з керуванням пропускною здатністю для кожного порту
• Підтримка 8 черг пріоритету на всіх портах комутатора
• Класифікація трафіку
  • Пріоритет IEEE 802.1p
  • Internet Protocol Type of Service / Differentiated Services Code Point / пріоритет Інтернет-протоколу для пакетів Інтернет-протоколу версії 4 / Інтернет-протоколу версії 6
  • Номер порту Transmission Control Protocol / User Datagram Protocol
  • Типовий мережевий застосунок
• Політики суворого пріоритету та Weighted Round Robin для Class of Service
• Підтримка якості обслуговування та керування вхідною / вихідною пропускною здатністю на кожному порту
• Політика обмеження трафіку на порту комутатора
• Перемаркування Differentiated Services Code Point

Групова передача

• Підтримка прослуховування Internet Group Management Protocol для Інтернет-протоколу версії 4 версій 1, 2, 3
• Підтримка прослуховування Multicast Listener Discovery для Інтернет-протоколу версії 6 версій 1, 2
• Підтримка режиму Querier
• Фільтрація портів для прослуховування Internet Group Management Protocol
• Фільтрація портів для прослуховування Multicast Listener Discovery

Безпека

• Підтримка керування штормом
  • Широкомовний / груповий / одноадресний трафік
• Аутентифікація
  • Аутентифікація мережевого доступу на основі порту за стандартом IEEE 802.1X
  • Вбудований клієнт Remote Authentication Dial-In User Service для роботи із серверами Remote Authentication Dial-In User Service
  • Ретрансляція Dynamic Host Configuration Protocol і Dynamic Host Configuration Protocol Option 82
  • Аутентифікація доступу користувачів Remote Authentication Dial-In User Service / Terminal Access Controller Access-Control System Plus
• Список контролю доступу
  • Список контролю доступу на основі Інтернет-протоколу версії 4 / Інтернет-протоколу версії 6
  • Запис контролю доступу на основі Інтернет-протоколу версії 4 / Інтернет-протоколу версії 6
  • Список контролю доступу на основі адреси Medium Access Control
  • Запис контролю доступу на основі адреси Medium Access Control
• Безпека Medium Access Control
  • Статична адреса Medium Access Control
  • Фільтрація Medium Access Control
• Безпека порту для фільтрації записів вихідних адрес Medium Access Control
• Контроль Dynamic Host Configuration Protocol для фільтрації недовірених повідомлень Dynamic Host Configuration Protocol
• Динамічна перевірка Address Resolution Protocol відкидає пакети Address Resolution Protocol із недійсною прив’язкою адреси Medium Access Control до адреси Інтернет-протоколу
• Захист джерела Інтернет-протоколу запобігає атакам підміни Інтернет-протоколу
• Керування доступом за адресами Інтернет-протоколу для запобігання несанкціонованому проникненню

Керування

• Керування за подвійним стеком Інтернет-протоколу версії 4 та Інтернет-протоколу версії 6
• Інтерфейс керування комутатором
  • Вебкерування комутатором через Інтернет-протокол версії 4 / Інтернет-протокол версії 6
  • Консольний інтерфейс командного рядка та доступ через Telnet
  • Simple Network Management Protocol версій 1, 2c, 3
  • Захищений доступ через Secure Shell version 2 і Transport Layer Security версії 1.2
• Керування адресами Інтернет-протоколу версії 6 / Network Time Protocol / Domain Name System
• Вбудований клієнт Trivial File Transfer Protocol
• Статичне призначення або Dynamic Host Configuration Protocol для присвоєння адрес Інтернет-протоколу
• Обслуговування системи
  • Завантаження та вивантаження мікропрограм через Hypertext Transfer Protocol / Trivial File Transfer Protocol
  • Апаратна кнопка скидання для перезавантаження системи або повернення до заводських налаштувань
  • Подвійні образи програмного забезпечення
• Керування рівнями привілеїв користувачів
• Протокол мережевого часу Network Time Protocol
• Протокол виявлення сусідніх пристроїв на канальному рівні та Link Layer Discovery Protocol – Media Endpoint Discovery
• Віддалена сигналізація через системний журнал
• Керування через Simple Network Management Protocol
  • Пастка Simple Network Management Protocol для повідомлення про підняття або втрату з’єднання інтерфейсу
  • Чотири групи Remote Network Monitoring: історія, статистика, сигнали тривоги та події
• PLANET Smart Discovery Utility для керування розгортанням
• PLANET UNI-NMS, Universal Network Management, та Smart Discovery Utility для керування розгортанням
• Мережева діагностика
  • Small Form-factor Pluggable – Digital Diagnostic Monitor
  • Технологія діагностики кабелю забезпечує механізм виявлення та повідомлення про потенційні проблеми з кабельною інфраструктурою
  • Віддалений ping за протоколами Internet Control Message Protocol version 6 / Internet Control Message Protocol version 4

Технічні характеристики
