Mini-Pro OTDR Оптический рефлектометр JW3302H
Рефлектометр Mini-Pro OTDR оснащен 4.3-дюймовым емкостным сенсорным экраном. Он объединяет 12 функций, таких как авто OTDR, экспертный OTDR, карта событий, OPM, трекер кабеля RJ45 и «управление уровнем ПК» для соответствия различным требованиям к измерениям при различных случаях. OTDR имеет максимальный динамический диапазон 26 дБ, память 8 ГБ и может хранить более 200 000 кривых; он оснащен литиевой батареей высокой плотности 4000 мАч, интеллектуальным управлением энергосбережением, временем измерения более 8 часов и поддержкой питания и зарядки от внешнего аккумулятора.
Серия используется для измерения длины, потерь, качества соединения и других параметров оптоволокна. Она широко используется в строительстве FTTX, ремонте и аварийном восстановлении сети связи, техническом обслуживании, а также в производстве оптоволокна и кабеля.
Характеристики продукта

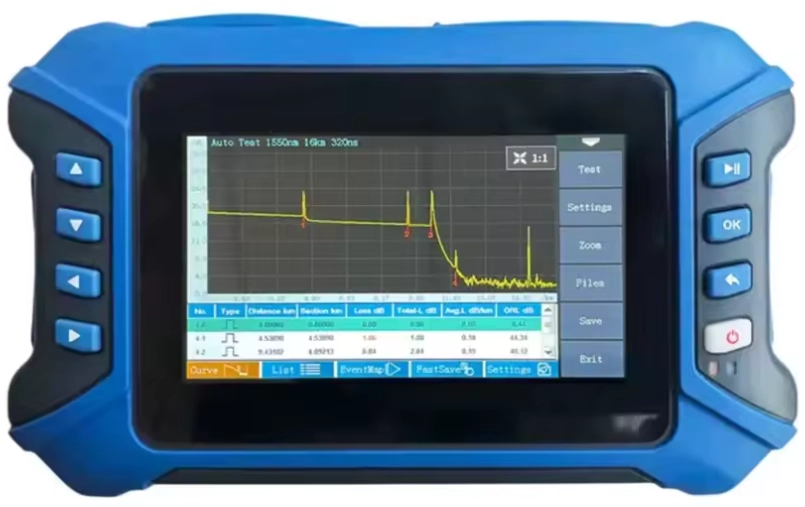

- Экспертный OTDR: Профессиональное измерение, кривая/список/карта отображаются одновременно
- Авто OTDR: нет сложных настроек, одна ключевая клавиша
- OPM поддерживает идентификацию частоты CW/270/330/1k/2kHz
- VFL и LS могут работать в фоновом режиме, многозадачность может выполняться одновременно
- LS поддерживает режим модуляции CW с регулируемой выходной мощностью
- Трекер кабеля RJ45 с цифровым радаром, более сильная защита от помех
- Авто OTDR, экспертный OTDR, карта событий, OPM, LS, VFL, трекер кабеля RJ45, последовательность кабеля RJ45, проверка длины кабеля RJ45, обнаружение торца, проверка потерь на отражение
- Последовательность/проверка длины кабеля RJ45, до 300 м
- Захват экрана одним щелчком, легко сохранить интерфейс
| Тип | G.652 SM |
| Длина волны | 1310нм/1550нм |
| Динамический диапазон | 26дБ/24дБ |
| Слепая зона события | 2.5м |
| Слепая зона затухания | 8м |
| Диапазон тестирования | 500м/1км/2км/4км/8км/16км/32км/64км/100км |
| Длительность импульса | 3нс/5нс/10нс/20нс/30нс/50нс/80нс/160нс/320нс/500нс/800нс/1мкс/2мкс/3мкс/5мкс/8мкс/10мкс/20мкс |
| Точность измерения расстояния | ± (1м + Интервал выборки + 0,005% × Расстояние тестирования) |
| Линейность | ≤ 0,05дБ/дБ |
| Количество выборок | 16k–128k |
| Разрешение выборки | 0,05м–8м |
| Разрешение потерь | 0,001дБ |
| Порог потерь | 0,20дБ |
| Разрешение диапазона | 0,001м |
| Коэффициент преломления | 1,00000–2,00000 |
| Точность отражения | ±3дБ |
| Формат файла | Стандартный формат файла SOR |
| Анализ потерь | 4-точечный метод / 5-точечный метод |
| Уровень безопасности лазера | Класс II |
| Коннектор | FC/UPC (взаимозаменяемые SC, ST) |
| Частота обновления | 3Гц (тип.) |
| Многозадачность | Поддерживается |
| OPM (Измеритель оптической мощности) | |
| Диапазон волн | 800нм~1700нм |
| Калибровочные волны | 850/980/1300/1310/1490/1550/1625/1650нм |
| Диапазон тестирования | от -70 до +10дБм / от -50 до +26дБм |
| Разрешение | 0.01дБ |
| Погрешность | ±5% |
| Идентификация частоты | CW/270/330/1k/2kHz (используется внутренний LS) |
| Коннектор | Универсальный FC/SC/ST |
| Распознавание волн | Поддерживается |
| VFL (Визуальный локатор повреждений) | |
| Длина волны | 650нм ± 20нм |
| Выходная мощность | ≥ 10мВт |
| Режим | CW/1Гц/2Гц |
| Коннектор | FC/UPC (взаимозаменяемые SC, ST) |
| Уровень безопасности лазера | Класс III |
| LS (Источник света) | |
| Длина волны | Соответствует OTDR |
| Тип лазера | FP-LD |
| Мощность | ≥ -5дБм |
| Стабильность | CW, ±0.5дБ/15мин (после 15 минут предварительного нагрева) |
| Коннектор | FC/UPC (взаимозаменяемые SC, ST) |
| Режим | CW/270Гц/330Гц/1кГц/2кГц |
| Распознавание волн | Поддерживается |
| Проверка оптических потерь | |
| Длина волны | Соответствует LS |
| IL-тест | Поддерживается |
| Трекер кабеля RJ45 | |
| Режим | Цифровое отслеживание |
| Расстояние | ≥ 300м |
| Отслеживание линии/пары | Поддерживается |
| Длина кабеля RJ45 (RJ45 Cable Length) | |
| Расстояние тестирования | ≥ 300м |
| Другие характеристики | |
| Дисплей | 4.3 дюйма, 800×480, IPS, TFT-LCD, мультисенсорный емкостный |
| Питание |
Адаптер переменного/постоянного тока: вход: 100В~240В, 50/60Гц, 0.6А |
| Работа от батареи | Непрерывный тест > 12 ч |
| Хранение данных | Внутренняя память: 8ГБ, ≥ 20 тысяч кривых |
| Интерфейс данных | USB Type C |
| Рабочая температура | от -10°C до +50°C |
| Температура хранения | от -40°C до +70°C |
| Относительная влажность | 0~95%, без конденсации |
| Вес | ≤ 0.5кг (включая батарею) |
| Размер | 173мм × 109мм × 45мм |
