Mini-Pro OTDR Оптический рефлектометр JW3302SJ
Онлайн-рефлектометр Mini-Pro OTDR применяется при строительстве и обслуживании сетей FTTx и сетей доступа. Он предназначен для тестирования на обрыв, измерения длины, потерь и автоматического обнаружения входного света. Устройство выполняет автоматическую проверку по одной кнопке. Тестер имеет компактный корпус с 3,5-дюймовым цветным ЖК-экраном, выполненным из нового пластика, устойчивого к ударам и падениям.

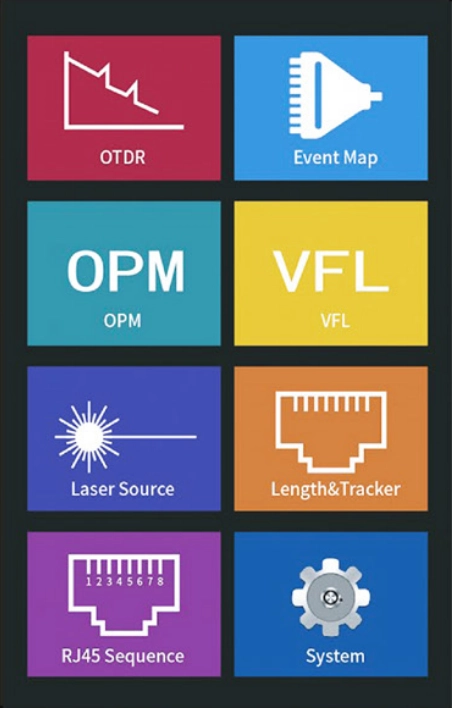

Этот тестер также объединяет 8 функций:
- OTDR (оптический рефлектометр) с высокой степенью интеграции
- Карта событий
- Стабильный источник света
- Измеритель оптической мощности
- Визуальный локатор повреждений
- Проверка последовательности кабелей
- Измерение вносимых потерь
- Функция подсветки
Он обеспечивает быстрое обнаружение обрывов, имеет универсальный коннектор, встроенную память на 600 измерений, а также поддерживает сохранение данных на TF-карту и через USB. Встроенная литиевая батарея ёмкостью 4000 мАч заряжается через USB. Это отличный выбор для длительной работы в полевых условиях.
| Модель | JW3302S | |
| Длина волны | 1310/1550 нм | 1610 нм ± 20 нм онлайн (АРС) |
| Тип волокна | Одномодовое волокно G.652 SM Fiber | |
| Динамический диапазон | 24 дБ / 22 дБ | 24 дБ |
| Мертвая зона по событиям | 3 м | |
| Мертвая зона по затуханию | 8 м | |
| Тестовый диапазон | 10 м ~ 60 км | |
| Ширина импульса | 5 нс ~ 10 мкс | |
| Точность определения дальности | ± (1 м + интервал выборки + 0,005% × тестовое расстояние) | |
| Точность измерения потерь | ± 0,2 дБ / дБ | |
| Точек дискретизации | 16k ~ 128k | |
| Разрешение дискретизации | 0,05 м ~ 8 м | |
| Точность отражения | ± 3 дБ | |
| Хранение данных | Внутреннее: ≥600; Внешнее: TF-карта | |
| Уровень лазерной безопасности | Класс II | |
| Формат файла | Стандартный формат файла SOR | |
| Коннектор | FC/APC (сменный SC, ST) | |
| OPM (Оптический измеритель мощности) | ||
| Диапазон волн | 800 нм ~ 1700 нм | |
| Тип интерфейса | Универсальный разъем FC/SC/ST | |
| Тестовый диапазон | -50 дБм ~ +26 дБм | |
| Погрешность | ±5% | |
| Определение частоты | CW/270/330/1k/2 кГц | |
| Калибровочная длина волны | 850/1300/1310/1490/1550/1577/1625 нм | |
| LS (Источник света) | ||
| Тип LD | FP-LD | |
| Выходная длина волны | 1310/1550 нм | 1610 нм ± 20 нм (АРС) |
| Выходная мощность | ≥-5 дБм | |
| Частота модуляции | 270/330/1k/2 кГц | |
| Стабильность | CW, ±0,5 дБ/15 мин (тест после 15 минут прогрева) | |
| Коннектор | FC/APC (сменный SC, ST) | |
| VFL (Визуальный локатор дефектов) | ||
| Рабочая длина волны | 650 нм ± 20 нм | |
| Выходная мощность | ≥10 мВт | |
| Режим | CW/1Гц/2Гц | |
| Коннектор | FC/SC/ST | |
| RJ45 Sequence | ||
| Другие параметры | ||
| Дисплей | 3.5 дюйма, цветной ЖК-экран | |
| Интерфейс передачи данных | Micro USB | |
| Внешнее хранилище | TF-карта | |
| Источник питания | Полимерная литиевая батарея: 3.7 В, 4000 мАч<br>Адаптер питания: 5 В постоянного тока, 2 А | |
| Срок службы батареи | Режим ожидания > 20 ч; Время измерения > 12 ч | |
| Рабочая температура | -10°C ~ +50°C | |
| Температура хранения | -40°C ~ +70°C | |
| Относительная влажность | 0 ~ 95% без конденсации | |
| Вес | ≤350 г | |
| Размеры | 173 мм × 82 мм × 37 мм | |
