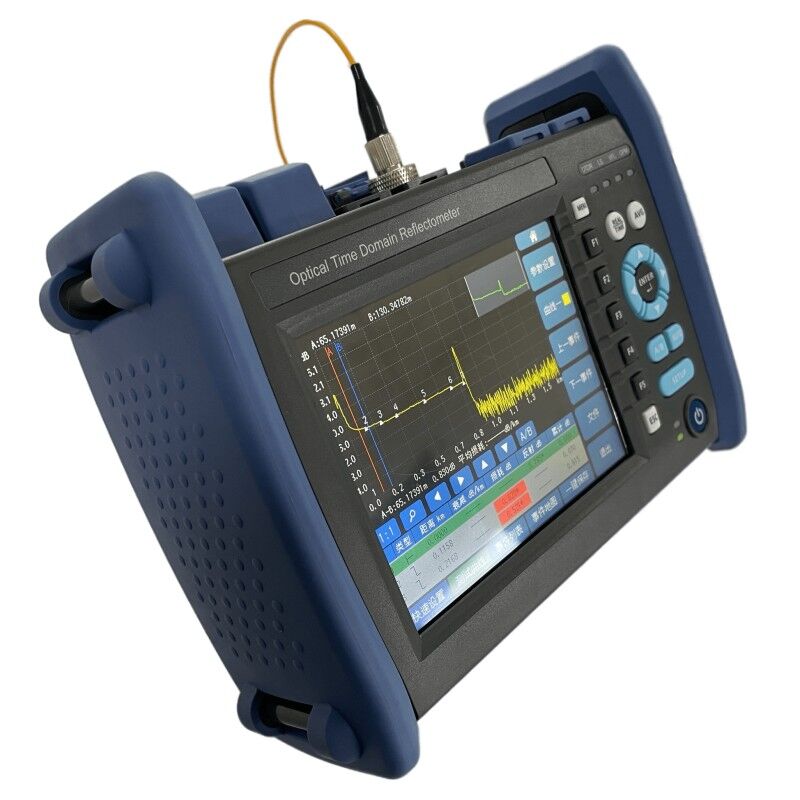

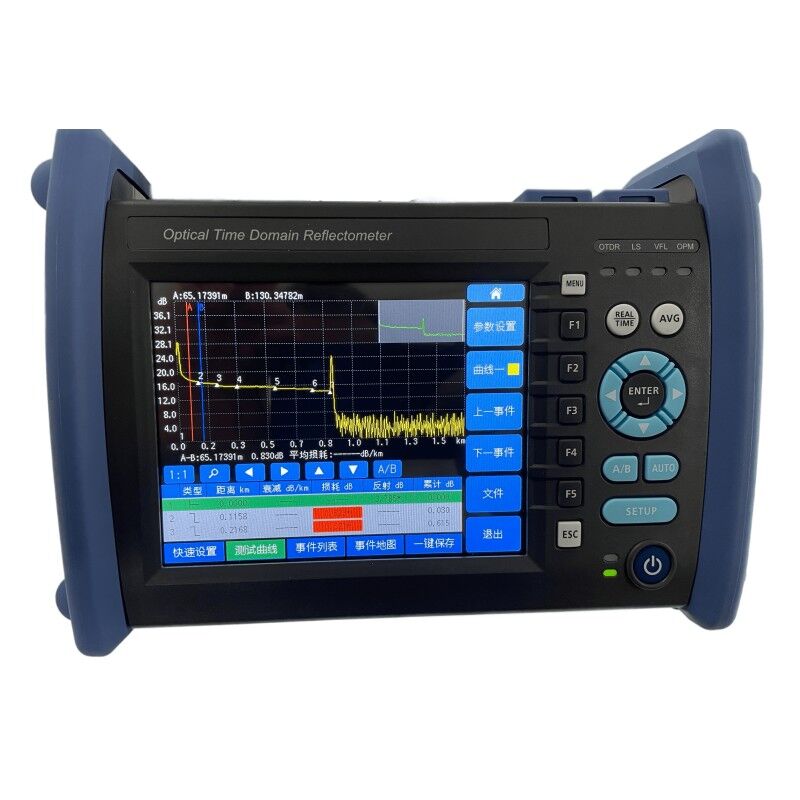

Оптический рефлектометр OTDR

Оптический рефлектометр (OTDR) — это универсальный и высокопроизводительный измерительный прибор, предназначенный для тестирования и измерения характеристик волоконно-оптических сетей.

OTDR работает по принципу радара: он посылает импульсы света в волокно и измеряет время и мощность отраженного или рассеянного света (явления Рэлея и Френеля) для определения местоположения и величины событий (соединений, муфт, изгибов, концов волокна) вдоль оптического кабеля.

Этот тестер является незаменимым инструментом для:

• Установки и приемки новых волоконно-оптических линий.
• Обслуживания и плановой проверки существующих сетей.
• Локализации неисправностей и обрывов кабеля с высокой точностью

Ключевые характеристики и технические особенности

Представленный OTDR-тестер разработан для обеспечения максимальной точности, надежности и удобства в полевых условиях.

Комплексные функции и особенности модели

Модель отличается интеграцией нескольких измерительных приборов в одном корпусе, что значительно повышает ее универсальность.

Спецификации тестирования

Прибор поддерживает работу с различными типами оптических сетей благодаря гибким настройкам.

• Поддерживаемые длины волн: 1310 нм, 1490 нм, 1550 нм, 1625 нм (для одномодового волокна), а также 850 нм и 1300 нм (для многомодового волокна).
• Совместимость с разъемами: FC/PC и SC (возможна поддержка других типов через адаптеры).
• Диапазон измерения OPM: До +26 дБм.
• Максимальная длина сети: Подходит для тестирования магистральных сетей длиной до 512 км.
• Применимость: Тестирование одномодовых, многомодовых и гибридных типов кабеля.

Часто задаваемые вопросы (FAQ)

1. Что такое OTDR и зачем он нужен?

OTDR (Optical Time Domain Reflectometer) — это прибор, который используется для характеристики оптического волокна. Он работает путем инжектирования серии оптических импульсов в волокно и извлечения света, рассеянного или отраженного назад от событий (таких как соединения, разъемы и обрывы). OTDR необходим для измерения длины волокна, затухания, потерь соединений, а также для точного определения местоположения неисправностей.

2. Какие основные измерительные функции интегрированы в этот OTDR-тестер?

Это устройство интегрирует три ключевые функции, помимо самого рефлектометра:

• VFL (Visual Fault Locator): Красный лазерный свет для визуальной идентификации обрывов или изгибов на коротких участках волокна.
• OLS (Optical Light Source): Источник стабилизированного света, который используется вместе с OPM для измерения общих потерь в волокне.
• OPM (Optical Power Meter): Измеритель оптической мощности, необходимый для проверки уровня сигнала и потерь.

3. Подходит ли этот OTDR для тестирования сетей FTTx (Fiber to the X)?

Да, благодаря поддержке нескольких длин волн, включая 1490 нм и 1625 нм (которые часто используются в пассивных оптических сетях — PON), этот OTDR идеально подходит для тестирования и обслуживания сетей FTTx/PON. Режим 1625 нм часто используется как "live fiber" (активная линия), что позволяет тестировать волокно без прерывания трафика.

4. Что означает "мертвая зона" OTDR и важна ли она?

Мертвая зона (Dead Zone) — это минимальное расстояние, после которого OTDR может надежно обнаружить следующее событие или корректно измерить потери. После сильного отражающего события (например, разъема) детектор OTDR временно "ослепляется".

• Мертвая зона событий (Event Dead Zone): Минимальное расстояние между двумя последовательными отражающими событиями.
• Мертвая зона затухания (Attenuation Dead Zone): Минимальное расстояние, после которого можно точно измерить затухание следующего события. Чем меньше мертвая зона, тем лучше OTDR подходит для тестирования коротких линий или патч-кордов.

5. Какие типы волоконно-оптических кабелей можно тестировать этим устройством?

Данный OTDR является универсальным и подходит для тестирования:

• Single-mode (одномодовое) волокно: Используется для магистральных сетей и междугородних соединений.
• Multimode (многомодовое) волокно: Используется для коротких расстояний, например, в центрах обработки данных (ЦОД).
• Hybrid (гибридные) кабели: Кабели, содержащие волокна обоих типов.
