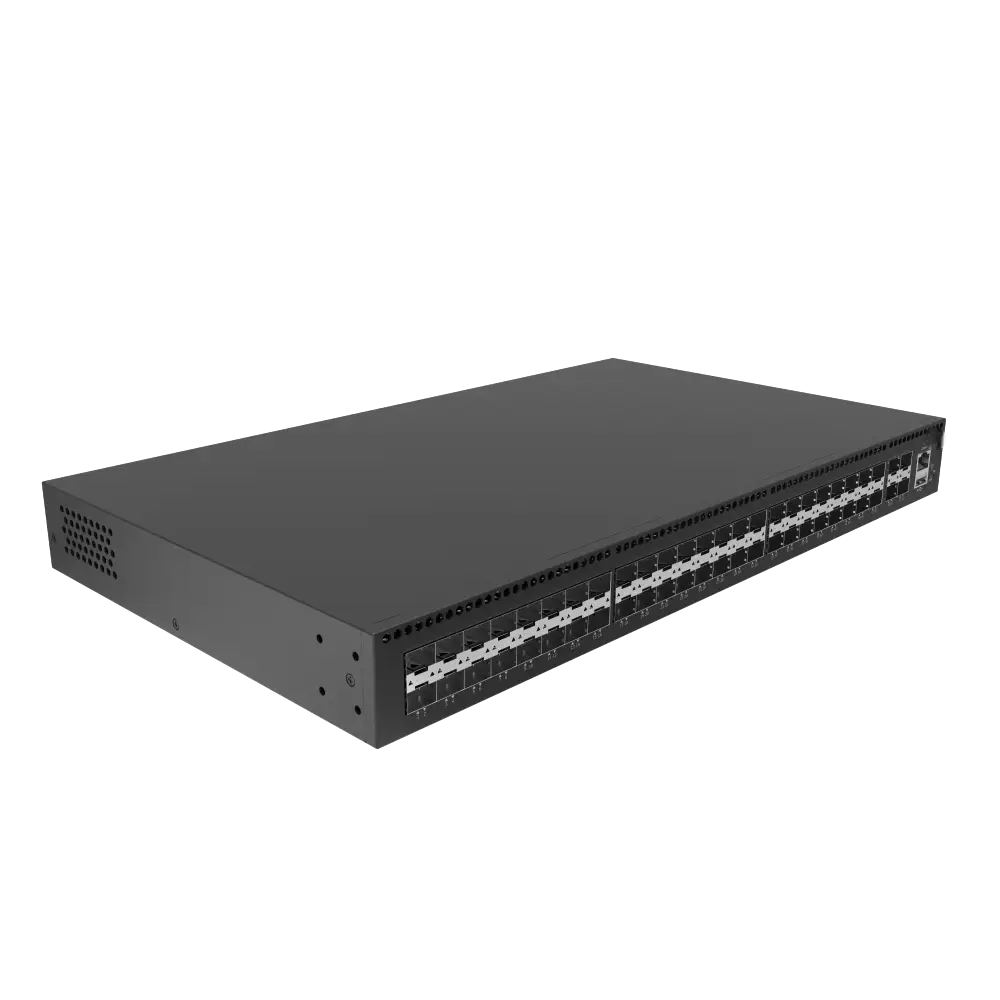

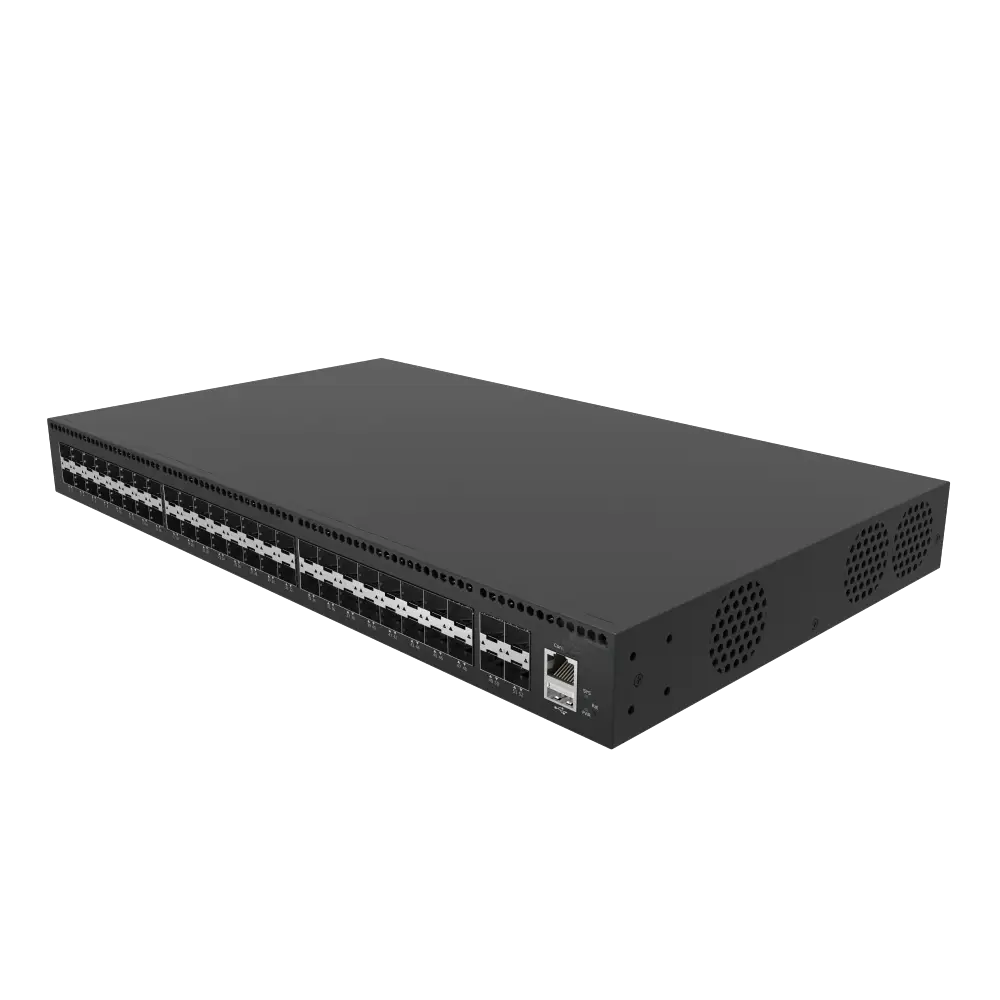

ESW-L3-4XS48GX - 48×SFP + 4×SFP+ (10G) L3 коммутатор
DTC Group ESW-L3-4XS48GX — это управляемый полностью оптический коммутатор уровня Layer 3 для построения высокоскоростных магистралей и распределённых сетей на базе SFP. Модель оснащена 48 оптическими портами SFP 1 Гбит/с для подключения абонентов или коммутаторов доступа и 4 оптическими uplink-портами SFP+ с поддержкой 1 Гбит/с / 2,5 Гбит/с / 10 Гбит/с для агрегации и магистральных соединений. Коммутационная способность составляет 352 Гбит/с, а скорость пересылки пакетов — 520 Мпак/с, что обеспечивает стабильную работу в корпоративных сетях, у провайдеров, а также в сценариях VoIP, видеостриминга и multicast.
Коммутатор поддерживает маршрутизацию уровня Layer 3 (статическую и динамическую), протоколы RIP и OSPF, а также расширенные возможности управления, контроля и безопасности. Реализованы механизмы качества обслуживания (Quality of Service), включая алгоритм Weighted Round Robin для эффективного распределения пропускной способности между очередями, а также полный набор инструментов администрирования: веб-управление, защищённый доступ, мониторинг событий, журналирование, синхронизация времени, диагностика и работа с оптическими модулями.
Ключевые преимущества и возможности
- Порты: 4 × оптических порта SFP+ (1 Гбит/с / 2,5 Гбит/с / 10 Гбит/с) для uplink; 48 × оптических портов SFP (100 Мбит/с / 1 Гбит/с) для подключений; 1 × консольный порт RJ45; 1 × порт USB 2.0 для базового управления и конфигурации
- Функции Layer 3: статическая и динамическая маршрутизация, RIP, OSPF, BGP4, равностоимостная многопутевая маршрутизация (Equal-Cost Multi-Path), протокол виртуального маршрутизатора (Virtual Router Redundancy Protocol)
- Агрегация каналов: объединение портов 1 Гбит/с, 2,5 Гбит/с и 10 Гбит/с; статическая и динамическая агрегация; поддержка LACP; до 64 групп агрегации, до 8 портов в группе
- VLAN: режим доступа, режим транка и гибридный режим; классификация VLAN по MAC-адресу, по IP-адресу и по протоколу
- QinQ: по порту, по VLAN и по потоку
- Зеркалирование портов: от многих портов к одному порту
- Кольцевые протоколы Layer 2: Spanning Tree Protocol, Rapid Spanning Tree Protocol, Multiple Spanning Tree Protocol, ITU-T G.8032 Ethernet Ring Protection Switching; поддержка одного кольца и подколец; время восстановления до 20 мс
- Multicast: IGMP snooping, поддержка групповых адресов
- Качество обслуживания (Quality of Service): классы, перемаркировка, очереди с приоритетным обслуживанием (Strict Priority) и Weighted Round Robin, ограничение скорости на входе и выходе, политики качества обслуживания
- Безопасность: 802.1X, аутентификация порта, аутентификация по MAC-адресу, RADIUS; защита порта; IP Source Guard (привязка IP/порт/MAC); проверка ARP и фильтрация ARP-пакетов; изоляция портов; списки контроля доступа (ACL)
- Управление и мониторинг: LLDP; управление пользователями и аутентификация входа; SNMP версий 1/2c/3; веб-управление (HTTP 1.1 и HTTPS); Syslog; RMON (тревоги, события, история); NTP; контроль температуры; Ping и Traceroute; функция цифровой диагностики оптических модулей (Digital Diagnostic Monitoring); TFTP клиент; Telnet сервер; SSH сервер; управление IPv6
- Обновление и резервирование: обновление программного обеспечения, резервное копирование и восстановление конфигурации через веб-интерфейс, FTP и TFTP; импорт/экспорт через FTP/TFTP и USB; поддержка двойного раздела программного обеспечения
Технические характеристики DTC Group ESW-L3-4XS48GX
| Модель | ESW-L3-4XS48GX | |
| Интерфейсы | Оптические порты | |
| Общее количество оптических портов | 52 | |
| Ethernet-порты | 48 × 100/1000Base-X SFP 4 × 1G/2,5G/10G Base-X SFP+ |
|
| Порты управления | 1 × консольный порт RJ45 (115200, 8, N, 1), 1 × порт USB 2.0 | |
| Поддерживаемые стандарты | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE 802.3x управление потоком и обратное давление IEEE 802.1D протокол Spanning Tree Protocol IEEE 802.1w протокол Rapid Spanning Tree Protocol IEEE 802.1Q VLAN ITU-T G.8032 Ethernet Ring Protection Switching IEEE 802.1X контроль доступа на порту IEEE 802.1ab LLDP IEEE 802.3ad LACP |
|
| Светодиодные индикаторы | ||
| Питание (Power) | Выключено: устройство обесточено или неисправно | Включено: питание подано, работа нормальная |
| Состояние системы (System) | Мигает: инициализация устройства | Включено: нормальная работа устройства |
| Состояние USB | Выключено: USB-накопитель не вставлен или не обнаружен Включено: USB-накопитель обнаружен Мигает: чтение или запись данных на USB-накопитель |
|
| 1–52 (индикаторы оптических портов), зелёный | Выключено: линк отсутствует Включено: линк активен Мигает: передача или приём данных |
|
| Параметры питания | ||
| Входное напряжение | AC 100–240 В | |
| Общее энергопотребление | При полной нагрузке ≤ 60 Вт | |
| Защита от превышения тока | Поддерживается | |
| Функции уровня Layer 2 | ||
| Агрегация портов | Поддержка агрегации портов 1 Гбит/с Поддержка агрегации портов 2,5 Гбит/с Поддержка агрегации портов 10 Гбит/с Поддержка LACP (динамическая агрегация) До 64 групп агрегации, до 8 портов в группе |
|
| Возможности портов | Управление потоком IEEE 802.3x Счётчики интерфейсов Изоляция портов Зеркалирование портов (один-к-одному, многие-к-одному) Обнаружение петель (по порту; по VLAN) Подавление широковещательных штормов (широковещательный; неизвестный multicast; неизвестный unicast) |
|
| Управление таблицей MAC-адресов | Статические MAC-адреса Динамические MAC-адреса Фильтрация MAC-адресов Ограничение MAC-адресов по порту и VLAN Обнаружение “скачков” MAC-адресов по порту и VLAN |
|
| VLAN | Режим доступа Режим транка Гибридный режим |
|
| Классификация VLAN | VLAN по MAC-адресу VLAN по IP-адресу VLAN по протоколу |
|
| GVRP | Нормальный режим Фиксированный режим Запрещённый режим |
|
| QinQ | QinQ по порту QinQ по VLAN (VLAN-стекование; VLAN-маппинг) QinQ по потоку |
|
| LLDP | LLDP (протокол обнаружения соседей канального уровня) | |
| Кольцевые протоколы сети | Поддержка IEEE 802.1D Spanning Tree Protocol Поддержка IEEE 802.1w Rapid Spanning Tree Protocol Поддержка IEEE 802.1s Multiple Spanning Tree Protocol Поддержка ITU-T G.8032 Ethernet Ring Protection Switching (одно кольцо, подкольца и основное кольцо) Время восстановления ≤ 20 мс |
|
| Multicast уровня Layer 2 | ||
| IGMP snooping | Поддерживается IGMP snooping | |
| Групповые адреса | Поддерживаются групповые адреса | |
| Функции безопасности | ||
| Списки контроля доступа (ACL) | Стандартные ACL для IP Расширенные ACL для MAC Расширенные ACL для IP ACL для IPv6 |
|
| Качество обслуживания (QoS) | Классы качества обслуживания и перемаркировка Поддержка Strict Priority и Weighted Round Robin Ограничение скорости на входе (Ingress) по порту Ограничение скорости на выходе (Egress) по порту Политики качества обслуживания |
|
| 802.1X | Контроль доступа на порту Контроль доступа по MAC-адресу Сервер RADIUS |
|
| Защита порта | Поддерживается защита порта | |
| IP Source Guard | Привязка IP/порт/MAC | |
| Проверка ARP | Поддерживается проверка ARP и фильтрация ARP-пакетов для несанкционированных пользователей | |
| Контроль доступа | Поддерживается контроль доступа пользователей Telnet, SSH, HTTP и HTTPS | |
| Управление и обслуживание | ||
| Управление пользователями | Защита паролем Управление правами доступа пользователей |
|
| SNMP | Поддержка SNMP версий 1 / 2c / 3 | |
| Веб-управление | Веб-управление Поддержка HTTP 1.1 Поддержка HTTPS |
|
| Управление через командную строку | Консольное управление и управление через Telnet | |
| RMON | Поддержка RMON (удалённый мониторинг) | |
| Обновление программного обеспечения | Поддерживается обновление программного обеспечения | |
| Обнаружение неисправностей | Ping и Traceroute Поддержка цифровой диагностики оптических модулей (Digital Diagnostic Monitoring) |
|
| Диагностика кабеля | Поддерживается диагностика медного порта (при наличии соответствующего интерфейса) | |
| NTP | Протокол сетевого времени (Network Time Protocol) | |
| Syslog и отладка | Syslog и отладка Отправка Syslog на три сервера |
|
| Импорт и экспорт конфигурации | Удалённый импорт и экспорт через FTP/TFTP Импорт и экспорт через USB |
|
| Двойной раздел программного обеспечения | Поддерживается переключение между двумя разделами | |
| Функции прикладных протоколов | ||
| DHCP Snooping | Доверенный порт DHCP snooping Настройка remote-id и circuit-id DHCP Option 82 |
|
| DHCP клиент | Поддерживается DHCP клиент | |
| Telnet сервер | Поддерживается Telnet сервер | |
| Telnet клиент | Поддерживается Telnet клиент | |
| SSH сервер | Поддерживается SSH сервер | |
| TACACS | Поддерживается TACACS (контроллер доступа к терминалам) | |
| sFlow | Поддерживается анализ сетевого трафика | |
| TFTP | Поддерживается TFTP клиент | |
| Функции уровня Layer 3 | ||
| ARP | Старение записей ARP-таблицы | |
| DHCP сервер | Поддерживается DHCP сервер | |
| IPv4 / IPv6 | Статическая маршрутизация | |
| Равностоимостная многопутевая маршрутизация (ECMP) | Поддерживается ECMP (Equal-Cost Multi-Path) Настройка максимального количества следующих переходов ECMP Балансировка нагрузки по ёмкости |
|
| Политики маршрутов | Списки префиксов IPv4 (IPv4 prefix-list) | |
| VRRP | Протокол резервирования виртуального маршрутизатора (Virtual Router Redundancy Protocol) | |
| RIP | RIPv1 / RIPv2 | |
| OSPF | OSPFv2 | |
| BGP | BGP4 Поддержка рекурсивного ECMP в BGP Просмотр количества соседей и их состояния (up/down) |
|
| IS-IS | IS-IS для IPv4 | |
| Количество маршрутов | 13 000 | |
| Коммутационные характеристики | ||
| Коммутационная способность | 352 Гбит/с | |
| Скорость пересылки пакетов | 520 Мпак/с | |
| Таблица MAC-адресов | 16 000 | |
| Количество VLAN | 4 000 | |
| Буфер | 12 Мбит | |
| Задержка пересылки | < 5 мкс | |
| Jumbo Frame | Поддерживается до 10 000 байт | |
| Автоопределение MDI/MDI-X | Поддерживается | |
| Сторожевой таймер | Поддерживается | |
| Механические параметры | ||
| Способ установки | Настольный или монтаж в стойку (Rack-mount) | |
| Габариты (ширина × глубина × высота) | 440 × 300 × 44 мм | |
| Масса | 6,1 кг | |
| Условия эксплуатации | ||
| Рабочая температура | 0 °C … +50 °C | |
| Температура хранения/транспортировки | −10 °C … +70 °C | |
| Относительная влажность | Во время работы: 10%–90% относительной влажности Во время хранения: 5%–95% относительной влажности |
|
| Сертификации | CCC / CE / UKCA / RoHS / REACH / FCC | |
| Средняя наработка на отказ | > 100 000 часов | |
DTC Group ESW-L3-4XS48GX — оптимальное решение, когда нужна полностью оптическая сеть с большим количеством SFP-портов, гибкими 10-гигабитными uplink-соединениями, маршрутизацией уровня Layer 3 и расширенными возможностями безопасности и управления.
