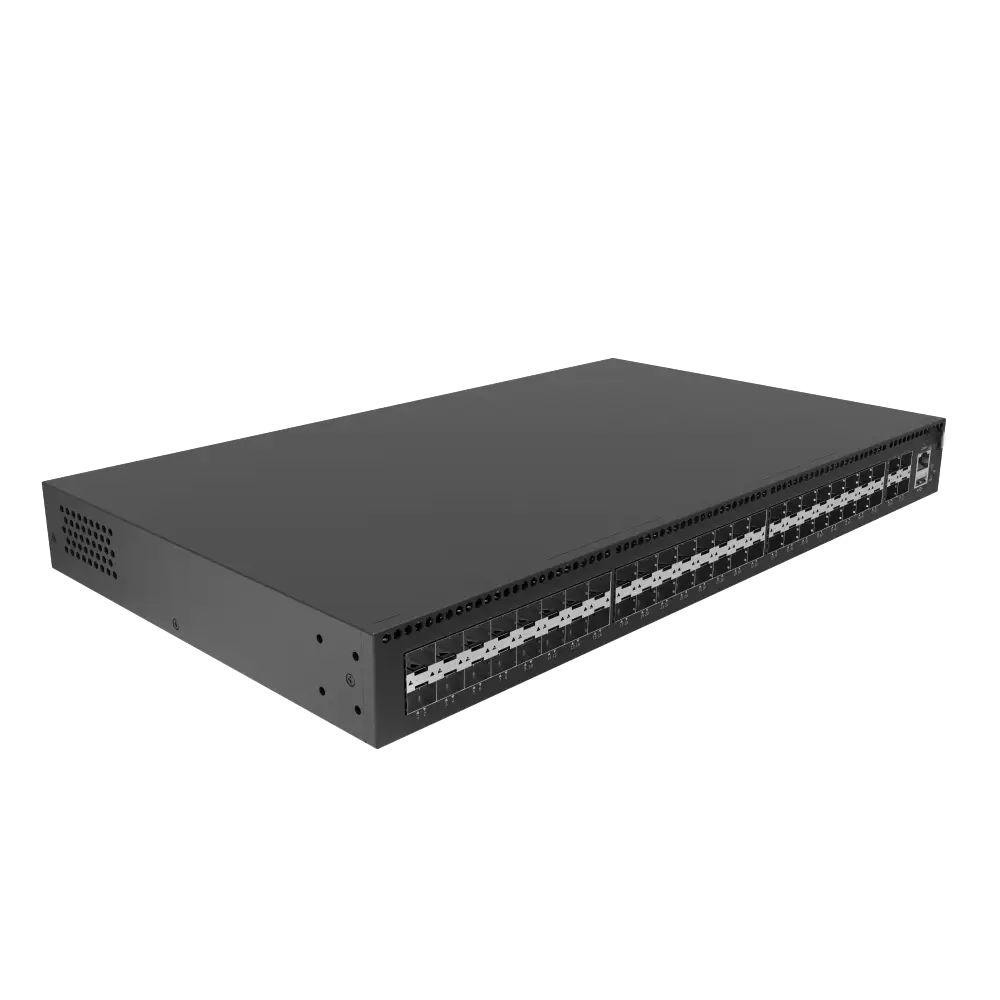

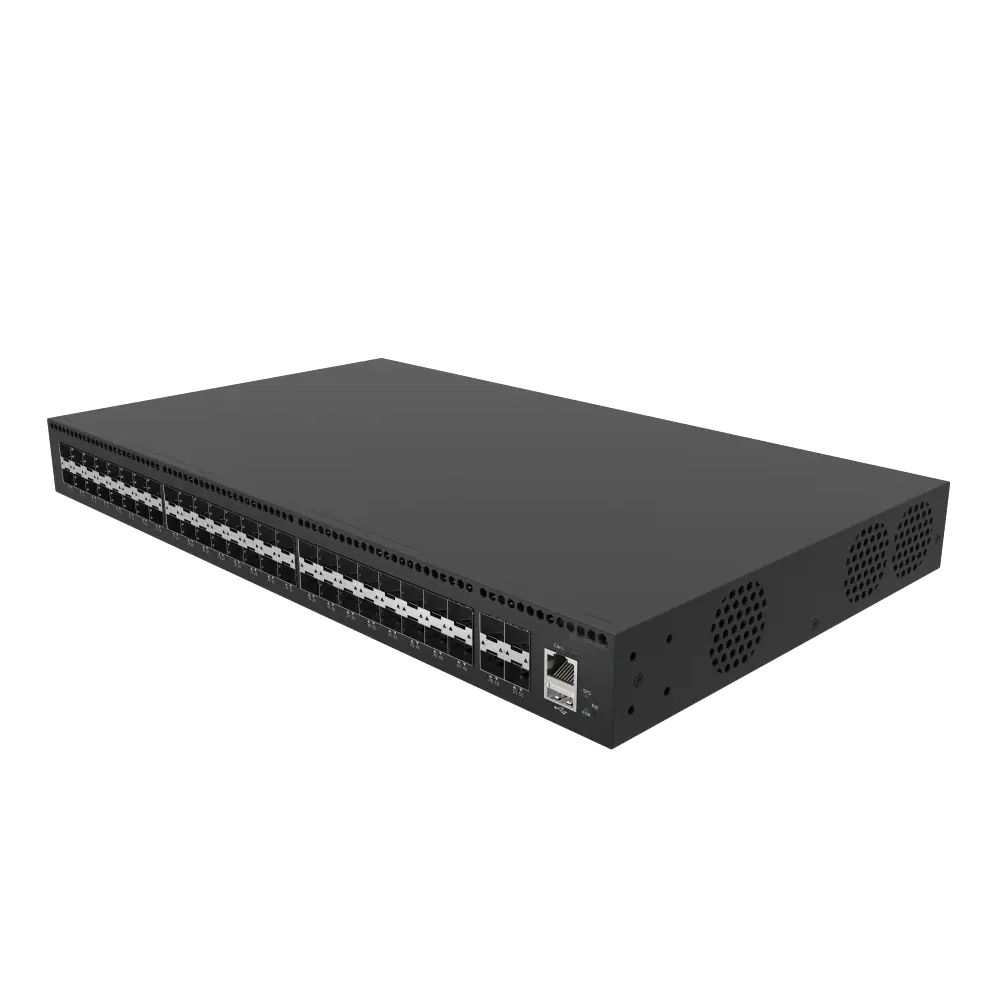

ESW-L3-4XS48GX - 48×SFP + 4×SFP+ (10G) L3 комутатор
DTC Group ESW-L3-4XS48GX — це керований повністю оптичний комутатор рівня Layer 3 для побудови високошвидкісних магістралей і розподілених мереж на базі SFP. Модель має 48 оптичних портів SFP 1 Гігабіт/с для підключення абонентів або комутаторів доступу та 4 оптичні uplink-порти SFP+ з підтримкою 1 Гігабіт/с / 2,5 Гігабіта/с / 10 Гігабіт/с для агрегації та магістральних з’єднань. Комутаційна здатність становить 352 Гбіт/с, а швидкість пересилання пакетів — 520 Мпакетів/с, що забезпечує стабільну роботу в корпоративних мережах, у провайдерських сценаріях, для голосового зв’язку через Інтернет, відеостримінгу та мультикасту.
Комутатор підтримує маршрутизацію рівня Layer 3 (статичну та динамічну), протоколи RIP і OSPF, а також розширені можливості керування, контролю та безпеки. Реалізовані механізми якості обслуговування (Quality of Service), зокрема алгоритм Weighted Round Robin для ефективного розподілу пропускної здатності між чергами, а також повний набір інструментів адміністрування: вебкерування, захищений доступ, моніторинг подій, журналювання, синхронізація часу, діагностика та робота з оптичними модулями.
Ключові переваги та можливості
- Порти: 4 × оптичні порти SFP+ (1 Гігабіт/с / 2,5 Гігабіта/с / 10 Гігабіт/с) для uplink; 48 × оптичні порти SFP (100 Мбіт/с / 1 Гігабіт/с) для підключень; 1 × консольний порт RJ45; 1 × порт USB 2.0 для базового керування та конфігурації
- Функції Layer 3: статична та динамічна маршрутизація, RIP, OSPF, BGP4, рівновартісна багатошляхова маршрутизація (Equal-Cost Multi-Path), протокол віртуального маршрутизатора (Virtual Router Redundancy Protocol)
- Агрегація каналів: об’єднання портів 1 Гігабіт/с, 2,5 Гігабіта/с і 10 Гігабіт/с; статична та динамічна агрегація; підтримка LACP; до 64 груп агрегації, до 8 портів у групі
- VLAN: режими доступу, транку та гібридний режим; класифікація VLAN за MAC-адресою, за IP-адресою та за протоколом
- QinQ: на основі порту, на основі VLAN та на основі потоку
- Віддзеркалення портів: від багатьох портів до одного порту
- Кільцеві протоколи рівня Layer 2: Spanning Tree Protocol, Rapid Spanning Tree Protocol, Multiple Spanning Tree Protocol, ITU-T G.8032 Ethernet Ring Protection Switching; підтримка одного кільця та підкілець; час відновлення до 20 мс
- Мультикаст: IGMP snooping, підтримка групових адрес
- Якість обслуговування (Quality of Service): класи, перемаркування, черги з пріоритетним обслуговуванням (Strict Priority) та Weighted Round Robin, обмеження швидкості на вході та виході, політики якості обслуговування
- Безпека: 802.1X, автентифікація порту, автентифікація за MAC-адресою, RADIUS; захист порту; IP Source Guard (прив’язка IP/порт/MAC); перевірка ARP та фільтрація ARP-пакетів; ізоляція портів; списки контролю доступу (ACL)
- Керування та моніторинг: LLDP; керування користувачами та автентифікація входу; SNMP версій 1/2c/3; вебкерування (HTTP 1.1 та HTTPS); Syslog; RMON (тривоги, події, історія); NTP; контроль температури; Ping і Traceroute; функція цифрової діагностики оптичних модулів (Digital Diagnostic Monitoring); TFTP клієнт; Telnet сервер; SSH сервер; керування IPv6
- Оновлення та резервування: оновлення програмного забезпечення, резервне копіювання та відновлення конфігурації через вебінтерфейс, FTP та TFTP; імпорт/експорт через FTP/TFTP та USB; підтримка подвійного розділу програмного забезпечення
Технічні характеристики DTC Group ESW-L3-4XS48GX
| Модель | ESW-L3-4XS48GX | |
| Інтерфейси | Оптичні порти | |
| Загальна кількість оптичних портів | 52 | |
| Ethernet-порти | 48 × 100/1000Base-X SFP 4 × 1G/2,5G/10G Base-X SFP+ |
|
| Порти керування | 1 × консольний порт RJ45 (115200, 8, N, 1), 1 × порт USB 2.0 | |
| Підтримувані стандарти | IEEE 802.3 10Base-T Ethernet IEEE 802.3u 100Base-TX Ethernet IEEE 802.3ab 1000Base-T Ethernet IEEE 802.3z 1000Base-X Ethernet IEEE 802.3x керування потоком та зворотний тиск IEEE 802.1D протокол Spanning Tree Protocol IEEE 802.1w протокол Rapid Spanning Tree Protocol IEEE 802.1Q VLAN ITU-T G.8032 Ethernet Ring Protection Switching IEEE 802.1X контроль доступу на порті IEEE 802.1ab LLDP IEEE 802.3ad LACP |
|
| Світлодіодні індикатори | ||
| Живлення (Power) | Вимкнено: пристрій знеструмлений або несправний | Увімкнено: живлення подано, робота нормальна |
| Стан системи (System) | Мигає: ініціалізація пристрою | Увімкнено: нормальна робота пристрою |
| Стан USB | Вимкнено: USB-накопичувач не вставлено або не визначено Увімкнено: USB-накопичувач визначено Мигає: зчитування або запис даних на USB-накопичувач |
|
| 1–52 (індикатори оптичних портів), зелений | Вимкнено: лінк відсутній Увімкнено: лінк активний Мигає: передавання або приймання даних |
|
| Параметри живлення | ||
| Вхідна напруга | AC 100–240 В | |
| Загальне енергоспоживання | За повного навантаження ≤ 60 Вт | |
| Захист від перевищення струму | Підтримується | |
| Функції рівня Layer 2 | ||
| Агрегація портів | Підтримка агрегації портів 1 Гігабіт/с Підтримка агрегації портів 2,5 Гігабіта/с Підтримка агрегації портів 10 Гігабіт/с Підтримка LACP (динамічна агрегація) До 64 груп агрегації, до 8 портів у групі |
|
| Можливості портів | Керування потоком IEEE 802.3x Лічильники інтерфейсів Ізоляція портів Віддзеркалення портів (один-до-одного, багато-до-одного) Виявлення петель (на основі порту; на основі VLAN) Придушення широкомовних штормів (широкомовний; невідомий мультикаст; невідомий унікаст) |
|
| Керування таблицею MAC-адрес | Статичні MAC-адреси Динамічні MAC-адреси Фільтрація MAC-адрес Обмеження MAC-адрес за портом і VLAN Виявлення “стрибання” MAC-адрес за портом і VLAN |
|
| VLAN | Режим доступу Режим транку Гібридний режим |
|
| Класифікація VLAN | VLAN на основі MAC-адреси VLAN на основі IP-адреси VLAN на основі протоколу |
|
| GVRP | Нормальний режим Фіксований режим Заборонений режим |
|
| QinQ | QinQ на основі порту QinQ на основі VLAN (стекування VLAN; відображення VLAN) QinQ на основі потоку |
|
| LLDP | LLDP (протокол виявлення сусідів канального рівня) | |
| Кільцеві протоколи мережі | Підтримка IEEE 802.1D Spanning Tree Protocol Підтримка IEEE 802.1w Rapid Spanning Tree Protocol Підтримка IEEE 802.1s Multiple Spanning Tree Protocol Підтримка ITU-T G.8032 Ethernet Ring Protection Switching (одинарне кільце, підкільця та основне кільце) Час відновлення ≤ 20 мс |
|
| Мультикаст рівня Layer 2 | ||
| IGMP snooping | Підтримується IGMP snooping | |
| Групові адреси | Підтримуються групові адреси | |
| Функції безпеки | ||
| Списки контролю доступу (ACL) | Стандартні ACL для IP Розширені ACL для MAC Розширені ACL для IP ACL для IPv6 |
|
| Якість обслуговування (QoS) | Класи якості обслуговування та перемаркування Підтримка Strict Priority та Weighted Round Robin Обмеження швидкості на вході (Ingress) на основі порту Обмеження швидкості на виході (Egress) на основі порту Політики якості обслуговування |
|
| 802.1X | Контроль доступу на порті Контроль доступу за MAC-адресою Сервер RADIUS |
|
| Захист порту | Підтримується захист порту | |
| IP Source Guard | Прив’язка IP/порт/MAC | |
| Перевірка ARP | Підтримується перевірка ARP та фільтрація ARP-пакетів для несанкціонованих користувачів | |
| Контроль доступу | Підтримується контроль доступу користувачів Telnet, SSH, HTTP та HTTPS | |
| Керування та обслуговування | ||
| Керування користувачами | Захист паролем Керування правами доступу користувачів |
|
| SNMP | Підтримка SNMP версій 1 / 2c / 3 | |
| Вебкерування | Вебкерування Підтримка HTTP 1.1 Підтримка HTTPS |
|
| Керування через командний рядок | Консольне керування та керування через Telnet | |
| RMON | Підтримка RMON (віддалений моніторинг) | |
| Оновлення програмного забезпечення | Підтримується оновлення програмного забезпечення | |
| Виявлення несправностей | Ping та Traceroute Підтримка цифрової діагностики оптичних модулів (Digital Diagnostic Monitoring) |
|
| Діагностика кабелю | Підтримується діагностика мідного порту (за наявності відповідного інтерфейсу) | |
| NTP | Протокол мережевого часу (Network Time Protocol) | |
| Syslog та налагодження | Syslog та налагодження Надсилання Syslog на три сервери |
|
| Імпорт та експорт конфігурації | Віддалений імпорт та експорт через FTP/TFTP Імпорт та експорт через USB |
|
| Подвійний розділ програмного забезпечення | Підтримується перемикання між двома розділами | |
| Функції прикладних протоколів | ||
| DHCP Snooping | Довірений порт DHCP snooping Налаштування remote-id та circuit-id DHCP Option 82 |
|
| DHCP клієнт | Підтримується DHCP клієнт | |
| Telnet сервер | Підтримується Telnet сервер | |
| Telnet клієнт | Підтримується Telnet клієнт | |
| SSH сервер | Підтримується SSH сервер | |
| TACACS | Підтримується TACACS (контролер доступу до терміналів) | |
| sFlow | Підтримується аналіз мережевого трафіку | |
| TFTP | Підтримується TFTP клієнт | |
| Функції рівня Layer 3 | ||
| ARP | Старіння записів ARP-таблиці | |
| DHCP сервер | Підтримується DHCP сервер | |
| IPv4 / IPv6 | Статична маршрутизація | |
| Рівновартісна багатошляхова маршрутизація (ECMP) | Підтримується ECMP (Equal-Cost Multi-Path) Налаштування максимальної кількості наступних переходів ECMP Балансування навантаження за ємністю |
|
| Політики маршрутів | Списки префіксів IPv4 (IPv4 prefix-list) | |
| VRRP | Протокол резервування віртуального маршрутизатора (Virtual Router Redundancy Protocol) | |
| RIP | RIPv1 / RIPv2 | |
| OSPF | OSPFv2 | |
| BGP | BGP4 Підтримка рекурсивного ECMP у BGP Перегляд кількості сусідів та їхнього стану (піднятий/опущений) |
|
| IS-IS | IS-IS для IPv4 | |
| Кількість маршрутів | 13 000 | |
| Комутаційні характеристики | ||
| Комутаційна здатність | 352 Гбіт/с | |
| Швидкість пересилання пакетів | 520 Мпакетів/с | |
| Таблиця MAC-адрес | 16 000 | |
| Кількість VLAN | 4 000 | |
| Буфер | 12 Мбіт | |
| Затримка пересилання | < 5 мкс | |
| Jumbo Frame | Підтримується до 10 000 байт | |
| Автовизначення MDI/MDI-X | Підтримується | |
| Сторожовий таймер | Підтримується | |
| Механічні параметри | ||
| Спосіб встановлення | Настільний або монтаж у стійку (Rack-mount) | |
| Габарити (ширина × глибина × висота) | 440 × 300 × 44 мм | |
| Маса | 6,1 кг | |
| Умови експлуатації | ||
| Робоча температура | 0 °C … +50 °C | |
| Температура зберігання/транспортування | −10 °C … +70 °C | |
| Відносна вологість | Під час роботи: 10%–90% відносної вологості Під час зберігання: 5%–95% відносної вологості |
|
| Сертифікації | CCC / CE / UKCA / RoHS / REACH / FCC | |
| Середній напрацювання на відмову | > 100 000 годин | |
DTC Group ESW-L3-4XS48GX — оптимальне рішення, коли потрібна повністю оптична мережа з великою кількістю SFP-портів, гнучкими 10-гігабітними uplink-з’єднаннями, маршрутизацією рівня Layer 3 та розширеними можливостями безпеки й керування.
