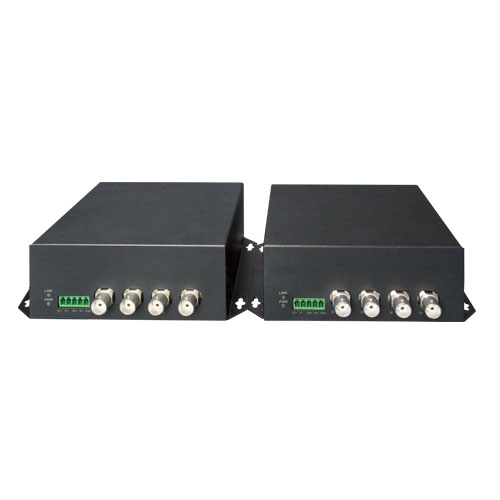

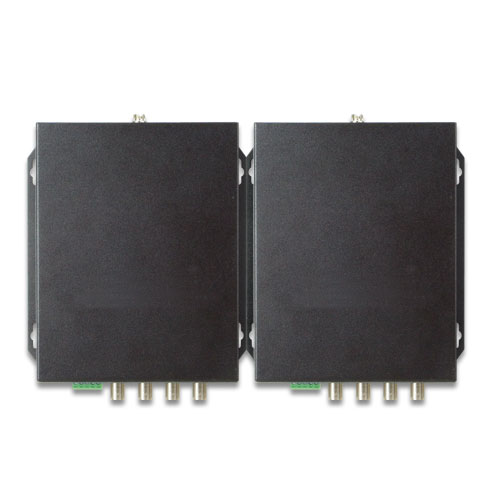

VF-402-KIT-V2 - Комплект медиаконвертеров для передачи видео через оптоволокно
VF-402-KIT-V2 - это комплект медиаконвертеров для передачи видео через оптоволокно, который обеспечивает высокое качество видео и надежность сигнала на большие расстояния. Комплект состоит из видеопередатчика и видеоприемника, что позволяет передавать видео и данные через оптоволоконный кабель на расстояние до 20 км. Поддерживает аналоговые камеры AHD/CVI/TVI/CVBS, что делает его идеальным решением для расширения сети видеонаблюдения.
- Поддержка передачи видео AHD/CVI/TVI/CVBS через оптоволоконный кабель.
- Высокое качество видео на расстоянии до 20 км.
- Поддержка обратного асинхронного RS485 для передачи данных.
- Интеллектуальная технология кодирования/декодирования для обеспечения стабильной передачи.
- Простая установка по принципу Plug and Play.
- Возможность использования как автономного устройства или как модуля для шасси PLANET (MC-700, MC-1500, MC-1500R).
- Высокий уровень защиты от электромагнитных помех и электрических перенапряжений.
Параметр | Значение |
---|---|
Канал видео | 4-канальный двунаправленный |
Видео разъем | BNC |
Поддерживаемый тип видео | 1080p: AHD/TVI/CVI, 480p: CVBS |
Входное/выходное сопротивление видео | 75 Ом/несбалансированный интерфейс |
Входное/выходное напряжение видео | 1.0 Vpp / типичное значение пик-пик |
Полоса пропускания видео | 25 до 60MHz |
Цифровая ширина бита видео | 8/10 бит |
Дифференциальное усиление (DG) | < 2% (типичное значение) |
Дифференциальная фаза (DP) | < 2° (типичное значение) |
Взвешенная схема SNR | > 67dB (типичное значение) |
Канал данных | 4 канала |
Физический протокол | RS485 |
Режим работы | Simplex |
Разъем данных | 4-контактный клеммный блок с винтовыми зажимами |
Скорость передачи данных | DC-150Kbps |
Расстояние передачи данных | RS485: 0-20 км |
BPS | 0-115.2Kbps |
Коэффициент ошибок битов (BER) | < 10^-9 |
Оптический разъем | FC |
Тип волокна | Одномодовый, одно волокно |
Расстояние | 20 км для одномодового |
Оптическая длина волны | VF-402-T: TX: 1310nm, RX: 1550nm |
VF-402-R: TX: 1550nm, RX: 1310nm | |
Мощность передатчика | Макс.: 0dBm, Мин.: -8dBm |
Чувствительность приемника | -22dBm |
Бюджет связи | От 15dB до 20dB при 1310nm или 1550nm |
Кабель | 9/125μm одномодовый кабель |
Светодиодные индикаторы | Питание, Каждый канал, Связь (оптоволокно) |
Размеры (Ш x Г x В) | 157 × 116.5 × 48 мм |
Вес | 580 г |
Требования к питанию | 5V DC, 2A |
Потребление тока шасси | 1.10 ампер для 4-канального видео и 1-канальных данных |
Механические характеристики | Металл |
Регуляторное соответствие | FCC, CE |
Рабочая температура | -20 ~ 70 °C |
Относительная влажность | 0 ~ 95% (без конденсации) |
Температура хранения | -40 ~ 85 °C |
Относительная влажность хранения | 0 ~ 95% (без конденсации) |
Содержимое пакета | VF-402-T x 1, VF-402-R x 1, Руководство пользователя x 1, Адаптер питания 5V/2A x 2 |
