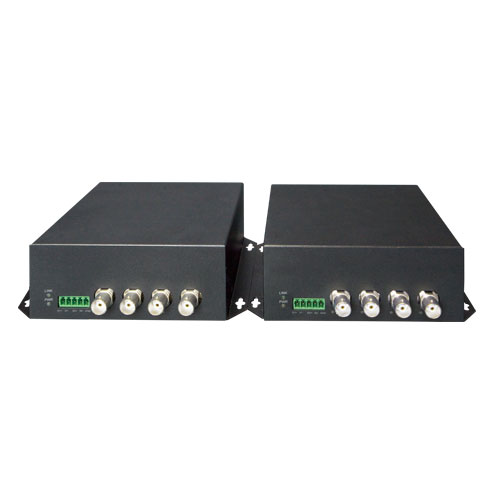

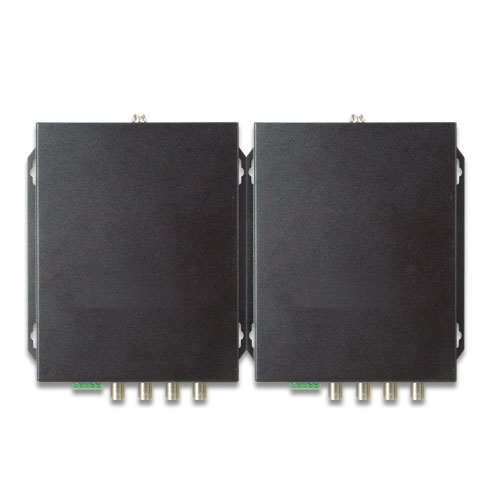

VF-402-KIT - Комплект медіаконвертерів для передачі відео через оптоволокно
VF-402-KIT - це комплект медіаконвертерів для передачі відео через оптоволокно, який забезпечує високу якість відео та надійність сигналу на великі відстані. Комплект складається з відеопередавача та відеоприймача, що дозволяє передавати відео та дані через оптоволоконний кабель на відстань до 20 км. Підтримує аналогові камери AHD/CVI/TVI/CVBS, що робить його ідеальним рішенням для розширення мережі відеоспостереження.
- Підтримка передачі відео AHD/CVI/TVI/CVBS через оптоволоконний кабель.
- Висока якість відео на відстані до 20 км.
- Підтримка зворотного асинхронного RS485 для передачі даних.
- Інтелектуальна технологія кодування/декодування для забезпечення стабільної передачі.
- Просте встановлення за принципом Plug and Play.
- Можливість використання як автономного пристрою або як модуля для шасі PLANET (MC-700, MC-1500, MC-1500R).
- Високий рівень захисту від електромагнітних перешкод та електричних перенапруг.
| Параметр | Значення |
|---|---|
| Канал відео | 4-канальний двонаправлений |
| Відео роз’єм | BNC |
| Підтримуваний тип відео | 1080p: AHD/TVI/CVI, 480p: CVBS |
| Вхідний/вихідний опір відео | 75 Ом/незбалансований інтерфейс |
| Вхідна/вихідна напруга відео | 1.0 Vpp / типове значення піку-піку |
| Смуга пропускання відео | 25 до 60MHz |
| Цифрова ширина біта відео | 8/10 біт |
| Диференціальне посилення (DG) | < 2% (типове значення) |
| Диференціальна фаза (DP) | < 2° (типове значення) |
| Зважена схема SNR | > 67dB (типове значення) |
| Канал даних | 4 канали |
| Фізичний протокол | RS485 |
| Режим роботи | Simplex |
| Роз’єм даних | 4-контактний клемний блок з гвинтовими затискачами |
| Швидкість передачі даних | DC-150Kbps |
| Відстань передачі даних | RS485: 0-20 км |
| BPS | 0-115.2Kbps |
| Коефіцієнт помилок бітів (BER) | < 10^-9 |
| Оптичний роз’єм | FC |
| Тип волокна | Одномодовий, одне волокно |
| Відстань | 20 км для одномодового |
| Оптична довжина хвилі | VF-402-T: TX: 1310nm, RX: 1550nm |
| VF-402-R: TX: 1550nm, RX: 1310nm | |
| Потужність передавача | Макс.: 0dBm, Мін.: -8dBm |
| Чутливість приймача | -22dBm |
| Бюджет зв’язку | Від 15dB до 20dB при 1310nm або 1550nm |
| Кабель | 9/125μm одномодовий кабель |
| Світлодіодні індикатори | Живлення, Кожен канал, Зв’язок (оптоволокно) |
| Розміри (Ш x Г x В) | 157 × 116.5 × 48 мм |
| Вага | 580 г |
| Вимоги до живлення | 5V DC, 2A |
| Споживання струму шасі | 1.10 ампер для 4-канального відео та 1-канальних даних |
| Механічні характеристики | Метал |
| Регуляторна відповідність | FCC, CE |
| Робоча температура | -20 ~ 70 °C |
| Відносна вологість | 0 ~ 95% (без конденсації) |
| Температура зберігання | -40 ~ 85 °C |
| Відносна вологість зберігання | 0 ~ 95% (без конденсації) |
| Вміст пакету | VF-402-T x 1, VF-402-R x 1, Керівництво користувача x 1, Адаптер живлення 5V/2A x 2 |
