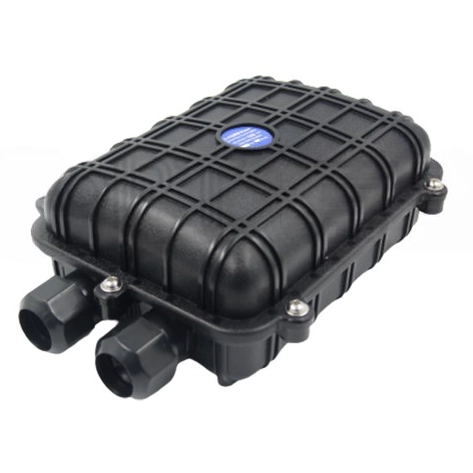

Горизонтальна оптична муфта H1-A з механічною герметизацією, до 96 волокон або 144 Ribbon
Горизонтальна оптична муфта серії H1-A призначена для зрощування, розгалуження, організації та захисту волоконно-оптичних кабелів у магістральних, розподільчих та абонентських телекомунікаційних мережах.
Муфта має конструкцію типу Inline з одним кабельним вводом та одним кабельним виводом. Кабелі вводяться з протилежних боків корпусу, що робить муфту зручною для прямого з’єднання ділянок оптичної лінії.
Герметизація корпусу та кабельних вводів виконується механічним способом із використанням ущільнювальних кілець і різьбових фіксаторів. Така конструкція не потребує застосування термоусаджувальних трубок та дозволяє багаторазово відкривати муфту для обслуговування або розширення мережі.
Залежно від встановлених касет муфта підтримує до 96 окремих оптичних волокон або до 144 волокон у стрічковому виконанні Ribbon. Усередині передбачено місце для укладання запасу волокна та встановлення неоконекторизованого PLC-спліттера.
Ключові особливості
- Горизонтальна конструкція типу Inline
- 1 кабельний ввід та 1 кабельний вивід
- Зовнішній діаметр кожного кабельного порту — до 25 мм
- Механічна герметизація без використання термоусадки
- Багаторазове відкриття для обслуговування та модернізації
- До 96 окремих оптичних волокон
- До 144 волокон при використанні Ribbon-касет
- Можливість встановлення касет на 12 або 24 зварні з’єднання
- Підтримка стрічкового оптичного волокна
- Можливість встановлення 2 PLC-спліттерів 2×8 або 1 PLC-спліттера 2×16
- Зручний доступ до касет і запасу оптичного волокна
- Внутрішні металеві елементи для фіксації кабелю
- Міцний корпус з інженерного полімеру
- Ступінь захисту корпусу IP68
Сфери застосування
- Магістральні волоконно-оптичні лінії зв’язку
- Розподільчі мережі операторів зв’язку
- Мережі FTTx, FTTH та FTTB
- Мережі PON, GPON та EPON
- Корпоративні та кампусні мережі
- Промислові мережі передачі даних
- Кабельна каналізація та телекомунікаційні колодязі
- Зовнішні та внутрішні оптичні кабельні лінії
Технічні характеристики
| Параметр |
Значення |
| Тип виробу |
Горизонтальна оптична муфта |
| Конструктивне виконання |
Inline Type |
| Тип герметизації |
Механічна герметизація |
| Кількість кабельних портів |
2 |
| Конфігурація портів |
1 ввід + 1 вивід |
| Зовнішній діаметр кабельного порту |
До 25 мм |
| Матеріал корпусу |
Високоміцний інженерний полімер |
| Внутрішні елементи фіксації |
Металеві, стійкі до корозії |
| Ступінь захисту |
IP68 |
| Ємність для окремих волокон |
12, 24, 36, 48, 72 або 96 волокон залежно від конфігурації касет |
| Максимальна ємність для окремих волокон |
96 волокон |
| Ємність для стрічкового волокна Ribbon |
12–36, 48–72, 84–108 або 120–144 волокна |
| Максимальна ємність Ribbon |
144 волокна |
| Тип касет |
Касети для одиночного або подвійного розміщення зварних гільз, а також касети для Ribbon-волокна |
| Підтримка PLC-спліттерів |
2 × 2×8 або 1 × 2×16, неоконекторизовані |
| Мінімально допустимий радіус укладання волокна |
Понад 40 мм |
| Габарити, Д × Ш × В |
295 × 200 × 90 мм |
| Можливість повторного відкриття |
Так |
Можливі конфігурації касет
| Максимальна ємність |
Касети на 12 зварних гільз, одиночне розміщення |
Касети на 12 зварних гільз, подвійне розміщення |
Касети для стрічкового волокна Ribbon |
| 12 волокон |
1 касета |
— |
— |
| 24 волокна |
2 касети |
1 касета |
— |
| 36 волокон |
3 касети |
— |
— |
| 48 волокон |
4 касети |
2 касети |
— |
| 72 волокна |
— |
3 касети |
— |
| 96 волокон |
— |
4 касети |
— |
| 12–36 волокон Ribbon |
— |
— |
1 касета |
| 48–72 волокна Ribbon |
— |
— |
2 касети |
| 84–108 волокон Ribbon |
— |
— |
3 касети |
| 120–144 волокна Ribbon |
— |
— |
4 касети |
Примітка: фактична ємність муфти залежить від типу та кількості встановлених касет. Для стандартних окремих волокон максимальна ємність становить 96 волокон. Ємність до 144 волокон доступна лише при використанні стрічкового волокна Ribbon та відповідних касет.
Особливості конструкції
 |

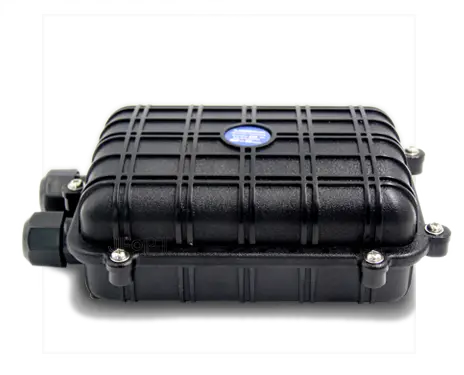

Міцна конструкція
Корпус виготовлений методом лиття під тиском із високоміцного інженерного полімеру. Матеріал стійкий до старіння, окиснення, сольової та лужної корозії, атмосферних впливів і механічних навантажень.
|
|
Надійна фіксація кабелю

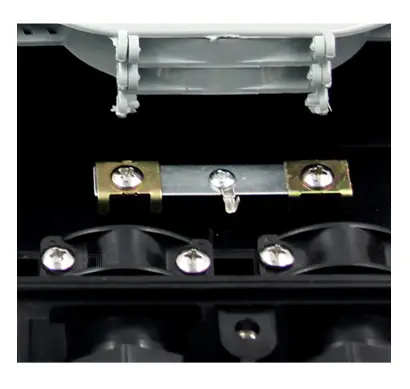

Внутрішні пристрої фіксації оптичного кабелю та кріпильні елементи виготовлені з металевих матеріалів, стійких до корозії та тривалої експлуатації.
|
 |
 |
Механічна герметизація

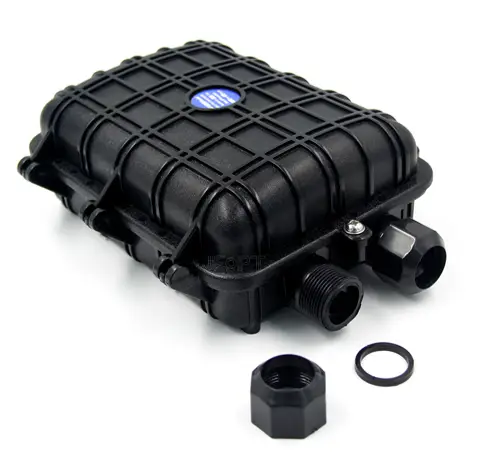

У корпусі встановлено ущільнювальне кільце, яке забезпечує захист від проникнення пилу та вологи. Кабельні вводи оснащені різьбовими механічними ущільнювачами.
|
|
Зручне введення кабелю

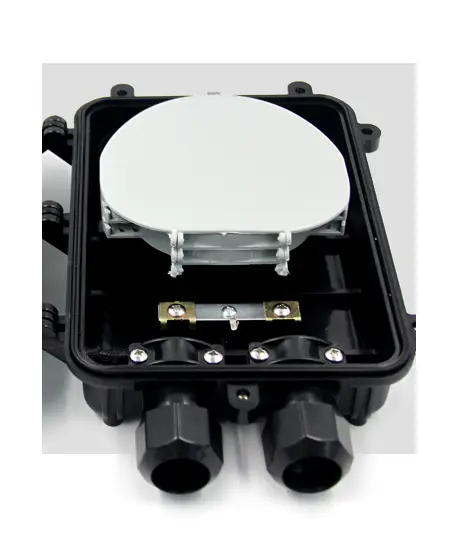

Один кабельний ввід та один кабельний вивід розташовані з протилежних боків корпусу. Усередині передбачено механізм фіксації кабелю та його силових елементів.
|
 |
 |
Зберігання та зварювання волокон

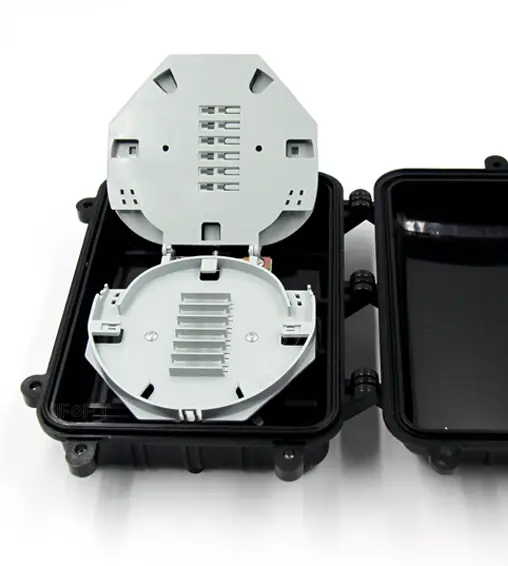

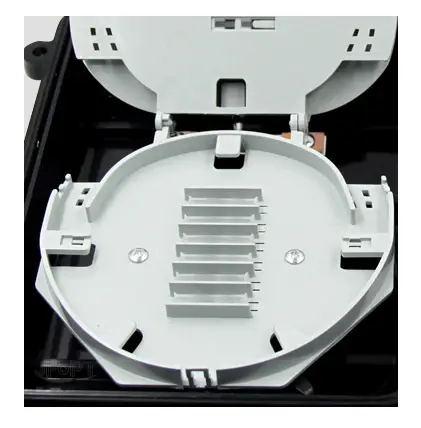

Відкидні касети забезпечують зручний доступ до зварних з’єднань. Усередині корпусу передбачено простір для укладання запасу волокна з радіусом вигину понад 40 мм.
|
|
Підтримка PLC-спліттерів
У муфті можна встановити до 2 неоконекторизованих PLC-спліттерів 2×8 або 1 неоконекторизований PLC-спліттер 2×16.
|
 |
Комплектація
- Корпус горизонтальної оптичної муфти
- Касети для зварювання відповідно до обраної конфігурації
- Механічні ущільнювачі кабельних вводів
- Ущільнювальне кільце корпусу
- Внутрішні елементи фіксації оптичного кабелю
- Кріпильні елементи
- Монтажні аксесуари відповідно до комплектації
Зображення комплектації:
Габаритні розміри:
FAQ
Для чого призначена горизонтальна оптична муфта?
Муфта призначена для організації, зварювання та захисту оптичних волокон у магістральних, розподільчих і абонентських телекомунікаційних мережах.
Яка максимальна ємність муфти?
Для стандартних окремих волокон максимальна ємність становить 96 волокон. При використанні стрічкового волокна Ribbon та спеціальних касет ємність може становити до 144 волокон.
Скільки кабельних вводів має муфта?
Муфта має 2 кабельні порти: 1 ввід і 1 вивід. Зовнішній діаметр кожного кабельного порту становить до 25 мм.
Який тип герметизації використовується?
У муфті застосовується механічна герметизація за допомогою ущільнювального кільця корпусу та різьбових кабельних ущільнювачів. Термоусаджувальні трубки не використовуються.
Чи можна повторно відкривати муфту?
Так. Механічна конструкція дозволяє багаторазово відкривати корпус для обслуговування, ремонту або збільшення кількості з’єднань.
Чи підтримує муфта встановлення PLC-спліттера?
Так. Усередині можна встановити 2 неоконекторизовані PLC-спліттери 2×8 або 1 неоконекторизований PLC-спліттер 2×16.
Горизонтальна оптична муфта H1-A є універсальним рішенням для прямого з’єднання оптичних кабелів і організації зварних з’єднань у телекомунікаційних мережах. Механічна герметизація, ступінь захисту IP68, змінна конфігурація касет і підтримка PLC-спліттерів забезпечують зручний монтаж, надійний захист і можливість подальшого розширення оптичної мережі.
