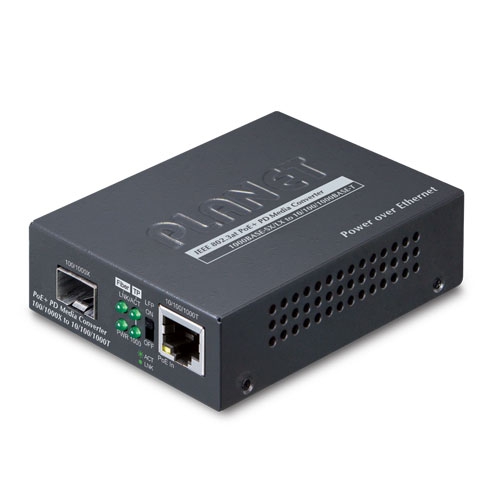

1G медіаконвертер SFP > 1G/100BASE-T PoE 802.3af/at/bt (некерований) GT-805A-PD - Planet

Гігабітна мережа з енергозбереженням

Відповідаючи глобальному тренду енергозбереження, компанія PLANET представила медіаконвертер нового покоління Gigabit Networking PoE PD Media Converter – GT-805A-PD. У GT-805A-PD реалізовано такі сучасні концепції:

• Живлення по PoE IEEE 802.3af/at/bt, вхід 48–54 В DC по лінії Ethernet
• Просте встановлення та використання
• Компактний корпус
• Зручна діагностика та пошук несправностей

PLANET GT-805A-PD – це 802.3at PoE+ PD медіаконвертер 10/100/1000BASE-T у 100/1000BASE-X SFP, оснащений зручною та економічною системою живлення по PoE 802.3af/at/bt. На відміну від попередніх моделей медіаконвертерів PLANET, які потребують окремого DC-адаптера, GT-805A-PD може живитися безпосередньо від будь-якого сумісного обладнання PoE PSE за стандартами 802.3af/at/bt.

Два варіанти живлення для гнучкого встановлення

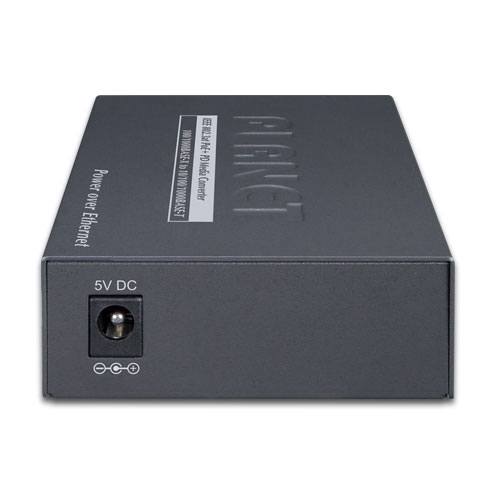

GT-805A-PD підтримує два варіанти живлення (PoE IEEE 802.3af/at/bt 48–54 В DC по лінії Ethernet та додатковий вхід 5 В DC), що дозволяє підвищити надійність системи та час безвідмовної роботи. Вибір схеми живлення залежить від того, в якому режимі працює пристрій: як PoE PD медіаконвертер, що живиться по PoE, або як стандартний гігабітний медіаконвертер із зовнішнім адаптером 5 В.

Висока продуктивність та стабільний зв’язок навіть на великих відстанях

GT-805A-PD збільшує дистанцію передавання даних, забезпечуючи гігабітну швидкість через SFP-слот та встановлений SFP-трансивер. Він виконує медіаконверсію між 10/100/1000BASE-T та 1000BASE-SX/LX для різноманітних оптоволоконних застосувань. Доступні SFP-інтерфейси з роз’ємом LC наведено нижче:

Розширені «розумні» функції керування

GT-805A-PD підтримує auto MDI/MDI-X на мідному порту та має DIP-перемикач для налаштування функції Link Fault Passthrough (LFP). LFP включає механізми Link Loss Carry Forward (LLCF) та Link Loss Return (LLR). LLCF/LLR дозволяють миттєво сповістити адміністратора про проблему з каналом зв’язку та полегшують моніторинг мережі. DIP-перемикач дозволяє увімкнути або вимкнути LFP.

• LLCF означає, що коли пристрій, підключений до медіаконвертера по мідній лінії (TP), втрачає лінк, конвертер розриває передавання даних по оптичному порту.
• LLR (Link Loss Return) означає, що коли пристрій, підключений до конвертера по оптичній лінії, втрачає лінк, конвертер також відключає передавання по оптиці.

Обидві функції дають змогу оперативно виявляти проблеми з каналом та забезпечують ефективний моніторинг мережевої інфраструктури.

Можливість роботи як окремий пристрій або в складі шасі

GT-805A-PD дозволяє легко поєднувати два різні сегменти мережі. Він може працювати як окремий медіаконвертер з живленням від DC-адаптера або як модуль, що встановлюється в 19-дюймові шасі на 7/15 слотів PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48). Такі шасі забезпечують централізоване живлення для GT-805A-PD і дозволяють обслуговувати оптоволоконну мережу з одного місця.

Оскільки гігабітний медіаконвертер повністю відповідає стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T та IEEE 802.3z 1000BASE-LX/SX, його встановлення виконується швидко й просто за принципом Plug and Play. GT-805A-PD також підтримує керування потоком (flow control) та back pressure в напівдуплексному режимі для запобігання втраті пакетів.

Застосування

Поєднання PoE PD та подовження гігабітних Ethernet-ліній

Оскільки гігабітний RJ45-порт GT-805A-PD підтримує живлення PoE PD, пристрій може отримувати живлення від будь-якого PoE PSE-обладнання за стандартами 802.3af/at/bt, що зменшує залежність від розеток та зовнішніх блоків живлення.

GT-805A-PD напряму конвертує середовище передавання між гігабітною оптоволоконною лінією та мідною витою парою. Наприклад, його можна використовувати між гігабітним оптичним комутатором і гігабітним мережевим адаптером з мідним портом для конвертації та передавання даних.

Завдяки конверсії можна легко подовжити відстань передавання по мідному гігабітному кабелю до 550 м і більше (залежно від SFP-модуля). Маючи один SFP-слот, GT-805A-PD дозволяє додати гігабітний оптичний аплінк до наявного мідного комутатора без заміни його на оптичний гігабітний комутатор. Використовуючи гігабітну оптику, GT-805A-PD дає змогу передавати відеопотік від камери, розташованої на відстані до 120 км, до локального мережевого відеореєстратора (NVR).

Оптоволоконні мережі для провайдерів, інтеграторів, підприємств і житлових об’єктів

Завдяки високій швидкості передавання даних та простому встановленню GT-805A-PD може використовуватися для побудови мереж FTTH (Fiber to the Home – оптика до оселі), FTTC (Fiber to the Curb – оптика до вулиці) та FTTB (Fiber to the Building – оптика до будівлі). Також GT-805A-PD є відмінним рішенням для невеликих офісних мереж і підприємств.

Основні характеристики

Фізичні порти

• Медіаконверсія між 10/100/1000BASE-T та 100BASE-FX/1000BASE-SX/LX
• Мідний порт (TP) підтримує PoE 802.3af/at/bt, вхід 48–54 В DC по лінії Ethernet
• Мідний порт підтримує 10/100/1000BASE-T, автоузгодження та auto-MDI/MDI-X
• Оптичне середовище:
  • Багатомодове волокно з роз’ємом LC
  • Одномодове волокно з роз’ємом LC
• 100BASE-FX/1000BASE-SX/LX: багатомодове волокно 50/125 µm або 62.5/125 µm чи одномодове 9/125 µm – дальність залежить від SFP-модуля
• 1000BASE-T: 4-парний UTP кабель Cat.5/5e/6, до 100 м

Живлення PoE

• Сумісний з IEEE 802.3bt PoE++ (end-span і mid-span PSE)
• Сумісний з IEEE 802.3at PoE+ (end-span/mid-span PSE)
• Зворотна сумісність з IEEE 802.3af Power over Ethernet

Стандарти

• Відповідає IEEE 802.3 10BASE-T
• Відповідає IEEE 802.3u 100BASE-TX/100BASE-FX
• Відповідає IEEE 802.3ab 1000BASE-T
• Відповідає IEEE 802.3z 1000BASE-SX/LX
• IEEE 802.3x – керування потоком у повнодуплексному режимі та back pressure в напівдуплексі для запобігання втраті пакетів
• IEEE 802.3af Power over Ethernet
• IEEE 802.3at Power over Ethernet Plus
• IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 3)
• IEEE 802.3bt 4-pair Power over Ethernet Plus Plus (Type 4)

Функції рівня 2

• Механізм Store-and-Forward
• Неблокуюча передача на повній швидкості (full wire-speed)
• Прозорість до IEEE 802.1Q Tag VLAN, підтримка multicast pass-through
• Підтримка Jumbo Frame до 9K
• IEEE 802.3x full-duplex та back pressure в half-duplex для запобігання втраті пакетів

Механічні характеристики

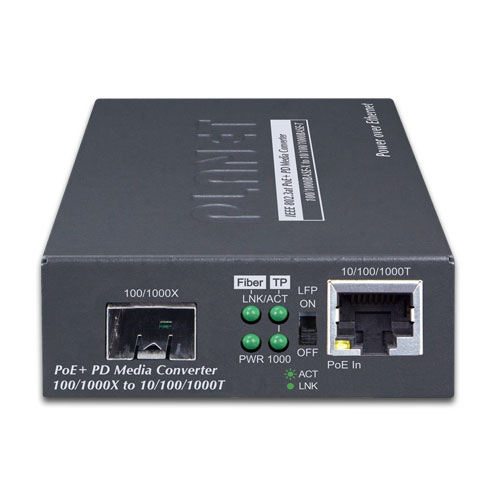

• DIP-перемикач для налаштування функції LFP (Disable/Enable)
• LED-індикатори для зручної діагностики мережі
• Можливість настінного монтажу або встановлення на DIN-рейку
• Компактний корпус, проста інсталяція
• Два варіанти живлення (PoE IEEE 802.3af/at/bt 48–54 В DC по лінії Ethernet або додатковий вхід 5 В DC)
• Компактний розмір для роботи з медіашасі PLANET серії MC (MC-700/MC-1500/MC-1500R/MC-1500R48)
