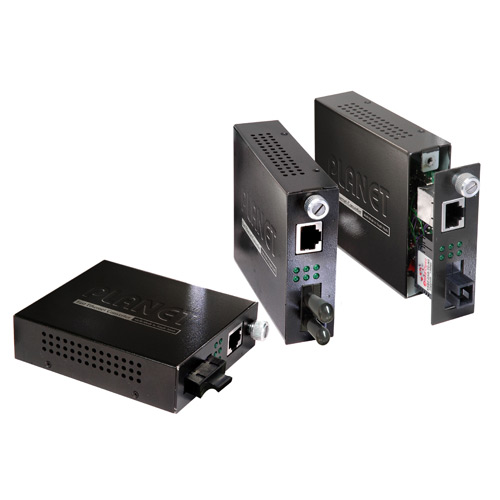

100M медіаконвертер SFP > 100Base-TX (керований) FST-80x - Planet
Розширення відстані за допомогою оптичного кабелю
Серія розумних медіаконвертерів PLANET FST-80x забезпечує перетворення середовища між інтерфейсами 10/100BASE-TX і 100BASE-FX, зокрема з використанням багатомодового ST/SC-конектора (до 2 км), одномодового SC-конектора (15/35/50 км), а також одномодових WDM-конекторів із використанням технології спектрального ущільнення за довжиною хвилі (WDM) (20/60 км). Це дозволяє значно збільшити довжину ліній за допомогою оптичного кабелю.
Розширені «розумні» функції керування
Серія FST-80x має підтримку auto MDI/MDI-X на мідному (TP) порту та механізм передачі «зберігання і пересилання» (store-and-forward) для відсіву пошкоджених пакетів. За допомогою DIP-перемикачів на FST-80x можна налаштовувати доступні «розумні» функції, такі як напів/повний дуплекс, автоузгодження / примусовий режим та вибір швидкості 10/100 Мбіт/с для мідних і оптичних інтерфейсів. Крім того, функції Link Loss Return (LLR) та Link Loss Carry Forward (LLCF) дають змогу негайно сповістити адміністратора мережі у разі проблем із лінком, що допомагає контролювати стан усієї мережі.
Проста інсталяція
Серію FST-80x можна легко та економічно інтегрувати в мережу: ці медіаконвертери можуть працювати як окремі пристрої з живленням від комплектного DC-адаптера або як модулі, що вставляються у 19-дюймові, 16-слотові web-smart/керовані шасі медіаконвертерів PLANET (серії MC-1600MR/MC-1600MR48 та MC-1610MR/MC-1610MR48). При роботі у складі web-smart/керованого шасі стан FST-80x можна відстежувати через локальну RS-232 консоль та віддалений веб-інтерфейс.
Застосування
Окреме встановлення та централізовано кероване рішення на базі медіаконвертерів
PLANET FST-80x використовує передові технології медіаконверсії, щоб задовольнити вимоги сучасних мереж. Він пропонує широкий вибір оптичних інтерфейсів для різних сценаріїв застосування. FST-80x гнучко використовується як автономний пристрій або як модуль у центральному web-smart шасі медіаконвертерів для централізованого керування, що підтримує «гарячу» заміну модулів без простою мережі. FST-80x ідеально підходить для побудови рішень FTTH (Fiber to the Home), FTTC (Fiber to the Curb) та FTTB (Fiber to the Building) для інтернет-провайдерів, кампусів та підприємств.
Основні характеристики
Стандарти
- Відповідає стандартам Ethernet IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX та 100BASE-FX
Інтерфейси
- Один порт 10/100BASE-TX з роз’ємом RJ45
- Один порт 100BASE-FX з конектором ST/SC/WDM, що підтримує багатомодовий або одномодовий оптичний кабель
- Автоузгодження та auto-MDI/MDI-X для порту 10/100BASE-TX
Функції рівня 2
- Підтримка back-pressure та механізм керування потоком згідно з IEEE 802.3x, повна швидкість пересилання пакетів на всій смузі пропускання (wire-speed)
- Функція Link Loss Return (LLR) на кожному оптичному порту для полегшення діагностики віддалених мережевих з’єднань
- Функція Link Loss Carry Forward (LLCF) працює разом із LLR для виявлення та діагностики проблем зв’язку
«Розумне» керування
- DIP-перемикачі для налаштування параметрів:
- режим для оптики: HDX/FDX (напів/повний дуплекс)
- UTP: автоузгодження / ручний режим
- швидкість: 10/100 Мбіт/с
- дуплекс для міді: напів/повний
- LLR: увімк./вимк.
- LLCF: увімк./вимк.
- Керування через систему web-smart/керованих шасі медіаконвертерів (серії MC-1600MR/MC-1610MR)
Апаратна частина
- Може використовуватися як автономний пристрій або у складі web-smart/керованого шасі медіаконвертерів (до 16 конвертерів) з резервованим живленням для розширення
- Світлодіодні індикатори для відображення стану конвертера
- Вибір типу оптичного роз’єма: ST/SC/WDM, багатомодовий/одномодовий волоконно-оптичний кабель
- Відповідність EMI стандартам FCC, CE класу B
Технічні характеристики
| Апаратні характеристики | |
|---|---|
| Стандарти | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX та 100BASE-FX |
| Мідний порт | 1 x порт 10/100BASE-TX, автоузгодження, auto-MDI/MDI-X |
| Оптичний порт | 1 x 100BASE-FX |
| Оптичний конектор | FST-801: ST / багатомодовий — до 2 км FST-802: SC / багатомодовий — до 2 км FST-802S15: SC / одномодовий — до 15 км FST-802S35: SC / одномодовий — до 35 км FST-802S50: SC / одномодовий — до 50 км FST-806A20: WDM SC / одномодовий — до 20 км FST-806B20: WDM SC / одномодовий — до 20 км FST-806A60: WDM SC / одномодовий — до 60 км FST-806B60: WDM SC / одномодовий — до 60 км |
| Оптична довжина хвилі | FST-801: 1310 нм FST-802: 1310 нм FST-802S15: 1310 нм FST-802S35: 1310 нм FST-802S50: 1310 нм FST-806A20: TX: 1310 нм, RX: 1550 нм FST-806B20: TX: 1550 нм, RX: 1310 нм FST-806A60: TX: 1310 нм, RX: 1550 нм FST-806B60: TX: 1550 нм, RX: 1310 нм |
| Максимальна вихідна оптична потужність (dBm) | FST-801: -14 FST-802: -14 FST-802S15: 0 FST-802S35: -8 FST-802S50: 0 FST-806A20: -8 FST-806B20: -8 FST-806A60: 0 FST-806B60: 0 |
| Мінімальна вихідна оптична потужність (dBm) | FST-801: -20 (62.5/125µm), -23.5 (50/125µm) FST-802: -20 (62.5/125µm), -23.5 (50/125µm) FST-802S15: -20 FST-802S35: -15 FST-802S50: -5 FST-806A20: -14 FST-806B20: -14 FST-806A60: -5 FST-806B60: -5 |
| Чутливість приймача (dBm) | FST-801: -31.8 FST-802: -31.8 FST-802S15: -32 FST-802S35: -34 FST-802S50: -35 FST-806A20: -31 FST-806B20: -31 FST-806A60: -34 FST-806B60: -34 |
| Максимальна вхідна оптична потужність (dBm) | FST-801: -14 FST-802: -14 FST-802S15: 0 FST-802S35: 0 FST-802S50: 0 FST-806A20: 0 FST-806B20: 0 FST-806A60: 0 FST-806B60: 0 |
| Швидкість | Ethernet: 10/20 Мбіт/с для напів/повного дуплексу Fast Ethernet: 100/200 Мбіт/с для напів/повного дуплексу |
| Максимальний розмір пакета | 1600 байт |
| DIP-перемикачі | DIP-1: повний / напівдуплекс для оптики DIP-2: примусовий режим / автоузгодження для міді DIP-3: швидкість міді 10 Мбіт/с / 100 Мбіт/с DIP-4: повний / напівдуплекс для міді DIP-5: LLR (Link Loss Return) увімк./вимк. DIP-6: LLCF (Link Loss Carry Forward) увімк./вимк. |
| Світлодіодні індикатори | Система: PWR TP: LNK/ACT, FDX/COL, 100 FX: LNK/ACT, FDX/COL |
| Живлення | DC 5V, 2A |
| Споживана потужність | 6.2 Вт / 21 BTU (максимум) |
| Габарити (Ш x Г x В) | 94 x 81 x 26 мм |
| Вага | 0.22 кг |
| Кабелі | 10BASE-T: 2-парний UTP кабель Cat3, 4, 5, до 100 м 100BASE-TX: 2-парний UTP кабель Cat5, до 100 м 100BASE-FX: – багатомодовий волоконно-оптичний кабель 50/125µm або 62.5/125µm, до 2 км – одномодовий волоконно-оптичний кабель 9/125µm для відстаней 15/20/35/50/60 км |
| Умови експлуатації | 0 ~ 50 °C, вологість 5 ~ 90% (без конденсації) |
| Умови зберігання | -10 ~ 70 °C, вологість 5 ~ 90% (без конденсації) |
| Електромагнітна сумісність | FCC Class B, CE mark |
