1G/100M медіаконвертер 2xSFP > 1G/100BASE-T (некерований) GT-1205A - Planet
PLANET GT-1205A — гігабітний медіаконвертер з двома SFP-слотами 100/1000BASE-X
Гігабітний медіаконвертер PLANET GT-1205A оновлений і оснащений двома SFP-слотами, які підтримують 100BASE-FX або 1000BASE-X SFP-модулі, а також має низку додаткових функцій:
- DIP-перемикач для вибору підтримки 100FX або 1000X SFP-модулів на двох SFP-слотах
- DIP-перемикач для вибору режиму роботи: 3-портовий комутатор або режим резервування
- Апаратний резервований оптичний порт
Зручне підключення та збільшена дальність передавання

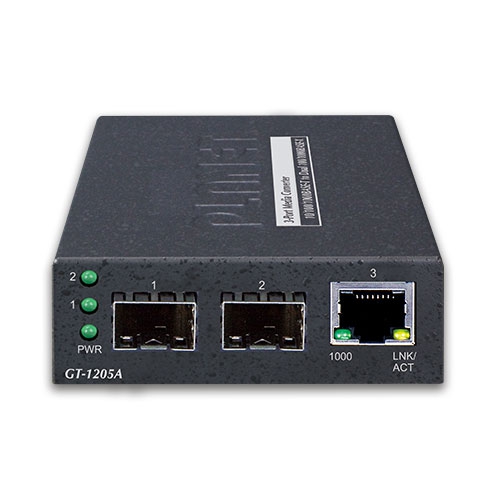

GT-1205A оснащений одним портом 10/100/1000BASE-T і двома SFP-слотами, що дозволяє виконувати конвертацію між мережами 10/100/1000BASE-T та 100/1000BASE-X. Подвійні SFP-слоти дають змогу гнучко підключати одномодові або багатомодові SFP-модулі, а також їх комбінувати.
GT-1205A забезпечує високу надійність та гнучкість, дозволяючи збільшувати відстань передавання даних до 550 м або 2 км (багатомодове волокно) та до 10/20/40/80/120 км (одномодове або WDM-волокно), залежно від встановлених SFP-модулів 100/1000BASE-SX/LX.
Регульований DIP-перемикач для вибору 100FX або 1000X SFP-модулів

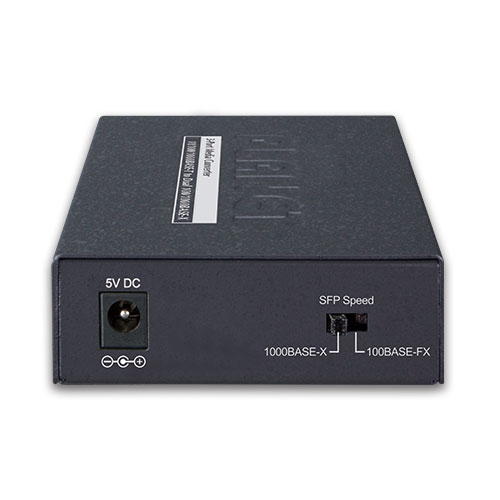

За допомогою вбудованого DIP-перемикача на задній панелі GT-1205A можна задати підтримку 100BASE-FX або 1000BASE-X SFP-модулів на двох SFP-слотах. Це дозволяє гнучко підбирати тип модулів і будувати оптичні лінії від 550 м / 2 км (багатомодове волокно) до 10/20/40/80/120 км (одномодове або WDM-волокно) з використанням SFP-модулів серії PLANET MFB/MGB.
Регульований режим: 3-портовий комутатор або 2 оптичні порти в резервуванні
За допомогою DIP-перемикача GT-1205A можна налаштувати як 3-портовий Ethernet-комутатор або як 2-портовий медіаконвертер з резервуванням. У режимі 3-портового комутатора GT-1205A працює за схемою Store-and-Forward з високою продуктивністю. У режимі 2-портового резервування пристрій забезпечує швидке переключення оптичного лінка для критичних застосувань.
У режимі резервування підтримується авто-відновлення лінку. Якщо порт призначення пакета виявляється недоступним (link-down), трафік автоматично переключається на інший порт з резервної пари. Після відновлення основного лінка передавання повертається на основний порт.
Просте розгортання: окремо або в шасі
Гігабітний медіаконвертер GT-1205A можна використовувати як окремий пристрій або як модуль, що встановлюється в шасі медіаконвертерів PLANET серій MC-700 та MC-1500. Таке шасі забезпечує центральне живлення для GT-1205A і дозволяє обслуговувати оптичну мережу з одного місця.
У режимі 3-портового комутатора пристрій працює в режимі Store-and-Forward і запобігає втраті пакетів завдяки IEEE 802.3x Flow Control (full-duplex) та Back Pressure (half-duplex).
Plug & Play встановлення
GT-1205A повністю відповідає стандартам IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX/FX, IEEE 802.3ab 1000BASE-T та IEEE 802.3z 1000BASE-SX/LX, тому встановлення гігабітного медіаконвертера виконується швидко та просто — за принципом plug and play.
Застосування
Подовження гігабітних Ethernet-ліній
GT-1205A безпосередньо конвертує середовище передавання між гігабітним оптичним інтерфейсом та мідним інтерфейсом на витій парі. Наприклад, пристрій може використовуватися між гігабітним оптичним комутатором і гігабітним мережевим адаптером з мідним портом для виконання конвертації та передавання даних.
Таким чином можна легко подовжити відстань передавання даних по гігабітній мідній лінії до 550 м або більше (залежно від SFP-модуля). Завдяки двом SFP-портам GT-1205A дозволяє додати гігабітний оптичний аплінк до існуючого мідного комутатора без необхідності заміни його на гігабітний оптичний комутатор. При гігабітній оптичній передаче GT-1205A дає змогу передавати відеопотік від камери на відстань до 120 км до локального мережевого відеореєстратора (NVR).
Оптичні мережі для провайдерів, інтеграторів, підприємств та житлових об’єктів
Завдяки високій продуктивності та простому встановленню GT-1205A підходить для побудови мереж FTTH (Fiber to the Home — оптика до оселі), FTTC (Fiber to the Curb — оптика до вулиці) та FTTB (Fiber to the Building — оптика до будівлі). GT-1205A також ідеально підходить для невеликих офісів та мереж малого та середнього бізнесу.
Резервування оптичних лінків для критичних мережевих застосувань
GT-1205A створений для оптичних мереж, де потрібне швидке резервування каналу. Завдяки функції авто-відновлення в режимі резервування пристрій швидко реагує на відмову лінка, що робить його придатним для використання в критично важливих системах.
Основні можливості
Стандарти
- Відповідає IEEE 802.3 10BASE-T
- Відповідає IEEE 802.3u 100BASE-TX/100BASE-FX
- Відповідає IEEE 802.3ab 1000BASE-T
- Відповідає IEEE 802.3z 1000BASE-SX/LX
- IEEE 802.3x керування потоком у повнодуплексному режимі; back pressure в напівдуплексі запобігає втраті пакетів
Інтерфейси
- Два SFP-слоти 100BASE-FX/1000BASE-SX/LX
- Один 10/100/1000BASE-T мідний порт з функцією auto MDI/MDIX
- Автопогодження для 10/100/1000BASE-T; half/full-duplex для 10/100Mbps, full-duplex для 1000Mbps
- Підтримка Jumbo Frame до 10K
- Прозорий для IEEE 802.1Q Tag VLAN, пропускає multicast-трафік
Резервування
- Автоматичне виявлення стану лінка і резервування на двох портах з однаковим типом роз’єму
- В один момент активний лише основний (Primary) або резервний (Backup) порт
- При відмові основного порту трафік автоматично переключається на резервний
- Після відновлення основного лінка трафік повертається на Primary-порт
- Апаратне резервування оптичного порту
Механічні характеристики
- Зовнішній блок живлення 5V/2.5A DC
- LED-індикатори для простої діагностики мережі
- DIP-перемикач для вибору 100FX або 1000X SFP-модулів на двох SFP-слотах
- DIP-перемикач для вибору режиму: 3-портовий комутатор або резервування
- Компактний розмір, зручний монтаж
- Працює з 10"/19" шасі медіаконвертерів PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48)
- Підтримка монтажу на стіну та DIN-рейку
Технічні характеристики
| Характеристики інтерфейсів | |
|---|---|
| Апаратна версія | 4 |
| Порти | Мідь: 1 x 10/100/1000BASE-T порт Оптика: 2 x 100/1000BASE-X SFP-слоти |
| Кабель | Кручена пара 10BASE-T: 2-паровий UTP Cat.3, 4, 5, до 100 м 100BASE-TX: 2-паровий UTP Cat.5, 5e, до 100 м 1000BASE-T: 4-паровий UTP Cat.5e, 6, до 100 м Оптичний кабель 1000BASE-SX: Багатомодове волокно 50/125 μm або 62.5/125 μm, від 220/550 м до 2 км (залежно від SFP). 1000BASE-LX: Одномодове волокно 9/125 μm, на відстань 10/20/40/80/120 км (залежно від SFP-модуля). 100BASE-FX: Багатомодове волокно 50/125 μm або 62.5/125 μm, до 2 км (залежно від SFP-модуля). Одномодове волокно 9/125 μm, на відстань 20/40/60 км (залежно від SFP-модуля). |
| Апаратні характеристики | |
| Комутуюча архітектура | Store and Forward |
| Керування потоком | Back pressure для напівдуплексу IEEE 802.3x pause frame для повнодуплексного режиму |
| Комутуюча матриця (Fabric) | 6Gbps |
| Пропускна здатність (пакетів за секунду) | 4.4Mpps |
| Максимальний розмір пакета | 10K байт |
| LED-індикація | Система: Один індикатор живлення (PWR, зелений) Оптичні порти: Два індикатори LNK/ACT (зелений) Мідний порт: Один індикатор швидкості (зелений), один LNK/ACT (помаранчевий) |
| Габарити (Ш x Г x В) | 94 x 70.3 x 26.2 мм |
| Вага | 180 г (лише пристрій) |
| Живлення | 5V DC, до 2A |
| Споживана потужність | 2.8 Вт / 9.5 BTU (максимум) |
| Умови експлуатації | |
| Робоче середовище | Температура: 0 ~ 50 °C |
| Умови зберігання | Температура: -10 ~ 70 °C |
| Робоча вологість | 5 ~ 95% відносної вологості (без конденсації) |
| Вологість зберігання | 5 ~ 95% відносної вологості (без конденсації) |
| Відповідність стандартам | |
| EMI / Безпека | FCC Class B, CE |
| Відповідність стандартам | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3ab 1000BASE-T IEEE 802.3z 1000BASE-SX/LX IEEE 802.3x Flow Control |
