1G медіаконвертер SFP > 1000Base-TX 802.3bt PoE++ (керований) GUP-805A (60 Watts) - Planet

Рішення 802.3bt PoE++ 60 Вт з подачею живлення по 4-парному UTP

Оскільки все більше PoE-пристроїв потребують більшої потужності та передавання даних на великі відстані, компанія PLANET представила медіаконвертер GUP-805A-60W, що базується на стандарті IEEE 802.3bt PoE++. Він забезпечує подачу до 60 Вт потужності, використовуючи всі чотири пари стандартного Ethernet-кабелю Cat5e/6, передаючи живлення та дані на повній швидкості до віддаленого PoE-сумісного пристрою (PD). Його потужність утричі перевищує можливості звичайного 802.3at PoE+ і робить його ідеальним рішенням для енергоємних мережевих пристроїв, таких як:

• PoE PTZ-швидкі купольні IP-камери
• Мережеве обладнання
• Тонкі клієнти
• Сенсорні моноблоки (AIO), POS-термінали та інформаційні кіоски
• Віддалені цифрові інформаційні панелі (digital signage)
• PoE-освітлення

Загальний бюджет живлення до 60 Вт для різних сценаріїв PoE-застосувань робить GUP-805A-60W швидким, безпечним і потужним рішенням 802.3bt PoE++ для малого та середнього бізнесу й корпоративних мереж.

Висока продуктивність і стабільний зв’язок на великих відстанях

GUP-805A-60W збільшує відстань передавання даних, забезпечуючи гігабітну продуктивність через SFP-слот та встановлений SFP-трансивер. Він виконує медіаконвертацію між інтерфейсами 10/100/1000BASE-T та 100/1000BASE-X для різних оптичних застосувань. Доступні SFP LC-інтерфейси наведені нижче:

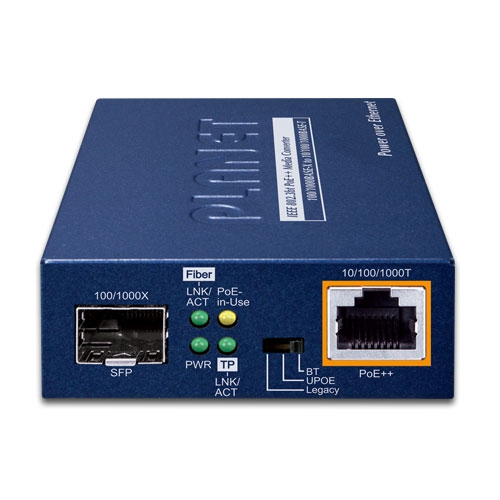

802.3bt PoE++ та DIP-перемикач режимів вихідної PoE-потужності

Щоб задовольнити вимоги різних PoE-пристроїв до стабільного живлення, GUP-805A-60W оснащений DIP-перемикачем для вибору одного з декількох режимів PoE: режим 802.3bt type-4 PoE++ 60 W, режим UPOE та режим Legacy. Це дозволяє вирішити проблему сумісності з нестандартними 4-парними PoE-пристроями в реальних мережах.

• 802.3bt PoE++ режим живлення
• UPOE режим живлення
• Legacy режим живлення

Застосування

Гнучке та зручне PoE-розгортання з гігабітним SFP-оптичним розширенням

У місцях, де важко організувати електроживлення, GUP-805A-60W надає найпростіший спосіб живлення мережевого обладнання: PTZ IP-камер, швидкісних купольних камер, кольорових сенсорних VoIP-телефонів, багатоканальних (IEEE 802.11a/b/g/n/ac) бездротових точок доступу та інших мережевих пристроїв, яким потрібна підвищена потужність.

Користувачі можуть гнучко встановлювати IP-камери відеоспостереження, бездротові точки доступу та інше обладнання, сумісне з IEEE 802.3bt/at/af, у публічних місцях — на станціях, автомагістралях, в аеропортах, кампусах — для організації систем відеонагляду та бездротового роумінгу.

Гігабітне рішення для мереж 802.3bt PoE++ та PoE+

PLANET GUP-805A-60W дає змогу легко побудувати 802.3bt PoE++ мережеве рішення для підприємств. Наприклад, його можна використовувати разом із POS-системами та тонкими клієнтами для комплексного захисту бізнес-інфраструктури.

GUP-805A-60W та 802.3bt PoE++ сплітер POE-173S працюють у парі, забезпечуючи простий спосіб живлення Ethernet-пристроїв із високим енергоспоживанням. Отримуючи дані та живлення від GUP-805A-60W, POE-173S розділяє їх на три варіанти виходу постійної напруги (12 В, 19 В або 24 В DC) для не-PoE-пристроїв, таких як ноутбуки, тонкі клієнти, POS-системи, PTZ-камери, швидкі купольні PTZ-камери, сенсорні IP-телефони, багатоканальні точки доступу Wi-Fi та інше мережеве обладнання на відстані до 100 метрів.

Ключові характеристики

Фізичні порти

• Медіаконвертація між 10/100/1000BASE-T та 100BASE-FX/1000BASE-SX/LX
• Мідний порт RJ45 з виходом дані + живлення
• Мідний порт підтримує 10/100/1000BASE-T, автоузгодження та auto MDI/MDI-X
• Оптичне середовище:
  • Багатомодове волокно з роз’ємом LC
  • Одномодове волокно з роз’ємом LC

Power over Ethernet

• Сумісність із IEEE 802.3bt PoE++ (end-span та mid-span PSE)
• Зворотна сумісність з IEEE 802.3at PoE+ (end-span/mid-span PSE)
• Подача живлення DC 52–55 В по кабелю RJ45 Ethernet до пристроїв з Ethernet-портом
• Порт RJ45 PoE++ з вбудованим інжектором 802.3bt type-4 (60 W)
• Автовиявлення PoE-пристрою (PD)
• Захист по колу запобігає взаємному впливу живлення між портами
• Дистанційна подача живлення до 100 м
• Сумісність зі сплітерами IEEE 802.3bt / IEEE 802.3at

Функції L2

• Механізм Store-and-Forward
• Неблокуюча передача на повній швидкості (full wire-speed)
• Прозорість до IEEE 802.1Q Tag VLAN, multicast pass-through
• Підтримка Jumbo Frame до 9K
• IEEE 802.3x flow control у full-duplex та back-pressure у half-duplex для запобігання втраті пакетів

Механічні характеристики

• Металевий корпус
• Світлодіодні індикатори для простої діагностики мережі
• DIP-перемикач для вибору режиму подачі PoE (BT/UPOE/Legacy)

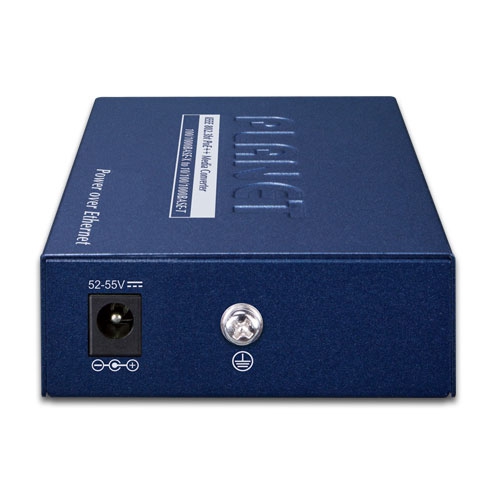

• Роз’єм живлення DC 52–55 В
• Можливість настінного монтажу або встановлення на DIN-рейку (опція)
• Компактний розмір, проста інсталяція
