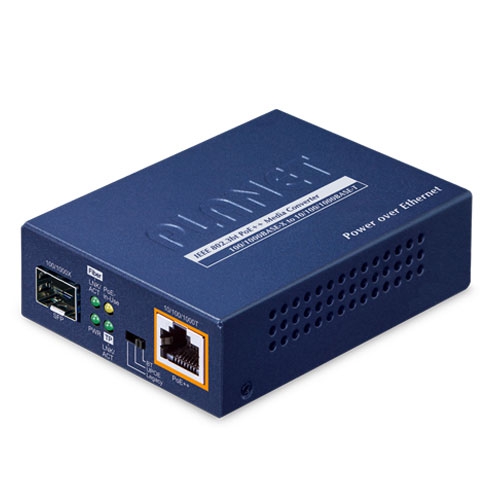

1G медіаконвертер SFP > 1000Base-TX 802.3bt PoE++ (керований) GUP-805A (95 Watts) - Planet

Рішення 802.3bt PoE++ 95 Вт з подачею живлення по 4-парному UTP

Оскільки медіаконвертер PLANET GUP-805A-95W використовує стандарт IEEE 802.3bt PoE++, він здатний подавати до 95 Вт потужності по всіх чотирьох парах стандартного Ethernet-кабелю Cat5e/6, одночасно передаючи живлення та дані на повній швидкості до віддаленого PoE-сумісного пристрою (PD). Його потужність утричі перевищує можливості звичайного 802.3at PoE+, тому він ідеально підходить для високопотужних мережевих пристроїв, таких як:

• PoE PTZ-швидкі купольні IP-камери
• Мережеве обладнання
• Тонкі клієнти
• Сенсорні моноблоки (AIO), POS-термінали та інформаційні кіоски
• Віддалені цифрові інформаційні панелі (digital signage)
• PoE-освітлення

Загальний бюджет живлення до 95 Вт для різних PoE-сценаріїв робить GUP-805A-95W швидким, безпечним та потужним рішенням 802.3bt PoE++ для малого бізнесу та корпоративних мереж.

Висока продуктивність і стабільний зв’язок на великих відстанях

GUP-805A-95W збільшує дальність передавання даних, забезпечуючи гігабітну продуктивність через SFP-слот та встановлений SFP-трансивер. Він виконує медіаконвертацію між інтерфейсами 10/100/1000BASE-T та 100/1000BASE-X для різних оптичних застосувань. Доступні SFP LC-інтерфейси наведені нижче:

802.3bt PoE++ та DIP-перемикач режимів подачі PoE-живлення

Щоб задовольнити вимоги різних PoE-пристроїв до стабільного живлення, GUP-805A-95W оснащений DIP-перемикачем для вибору одного з кількох режимів подачі PoE: 95-ватний режим 802.3bt type-4 PoE++, режим UPOE та режим Legacy. Це дозволяє усунути проблеми сумісності з нестандартними 4-парними PoE-пристроями в реальних мережах.

• 802.3bt PoE++ режим вихідної потужності
• UPOE режим вихідної потужності
• Legacy режим вихідної потужності

Застосування

Гнучке та зручне PoE-розгортання з гігабітним SFP-оптичним розширенням

У місцях, де складно підвести електроживлення, GUP-805A-95W забезпечує найпростіший спосіб живлення мережевого обладнання: PTZ (Pan, Tilt & Zoom) IP-камер, швидкісних купольних камер, кольорових сенсорних VoIP-телефонів, багатоканальних (IEEE 802.11a/b/g/n/ac) бездротових точок доступу та інших мережевих пристроїв, яким потрібна підвищена потужність.

Користувачі можуть гнучко встановлювати IP-камери відеоспостереження, Wi-Fi точки доступу та інше обладнання, сумісне з IEEE 802.3bt/at/af, у публічних місцях — на станціях, автомагістралях, в аеропортах і кампусах — для організації систем відеонагляду та бездротового роумінгу.

Гігабітне рішення для мереж 802.3bt PoE++ та PoE+

PLANET GUP-805A-95W дозволяє легко побудувати 802.3bt PoE++ мережеве рішення для підприємств. Наприклад, його можна використовувати разом із POS-системами та тонкими клієнтами для комплексного захисту бізнес-інфраструктури.

GUP-805A-95W та 802.3bt PoE++ сплітер POE-173S працюють у парі, забезпечуючи простий спосіб живлення Ethernet-пристроїв із високим енергоспоживанням. Отримуючи дані та живлення від GUP-805A-95W, POE-173S розділяє їх на три варіанти вихідної постійної напруги (12 В, 19 В або 24 В DC) для не-PoE-пристроїв, таких як ноутбуки, тонкі клієнти, POS-системи, PTZ-камери, швидкі купольні PTZ-камери, сенсорні IP-телефони, багатоканальні Wi-Fi точки доступу та інше мережеве обладнання на відстані до 100 метрів.

Ключові характеристики

Фізичні порти

• Медіаконвертація між 10/100/1000BASE-T та 100BASE-FX/1000BASE-SX/LX
• Мідний порт RJ45 з виходом дані + живлення
• Мідний порт підтримує 10/100/1000BASE-T, автоузгодження та auto MDI/MDI-X
• Оптичне середовище:
  • Багаторежимне волокно з роз’ємом LC
  • Однорежимне волокно з роз’ємом LC

Power over Ethernet

• Сумісність із IEEE 802.3bt Power over Ethernet Plus Plus (end-span + mid-span PSE)
• Зворотна сумісність з IEEE 802.3at Power over Ethernet Plus (end-span/mid-span PSE)
• Подача живлення DC 52–55 В по кабелю RJ45 Ethernet до пристроїв з Ethernet-портом
• Порт RJ45 PoE++ з вбудованим інжектором 802.3bt type-4 (95 Вт)
• Автовиявлення живленого пристрою (PD)
• Захист по колу запобігає взаємним завадам по живленню між портами
• Дистанційна подача живлення до 100 м
• Сумісність зі сплітерами IEEE 802.3bt / IEEE 802.3at

Функції рівня 2 (Layer 2)

• Механізм Store-and-Forward
• Неблокуюча передача на повній швидкості (full wire-speed)
• Прозорість до IEEE 802.1Q Tag VLAN, підтримка multicast pass-through
• Підтримка Jumbo Frame до 9K
• IEEE 802.3x flow control у full-duplex та back-pressure у half-duplex для запобігання втраті пакетів

Механічні характеристики

• Металевий корпус
• Світлодіодні індикатори для зручної діагностики мережі

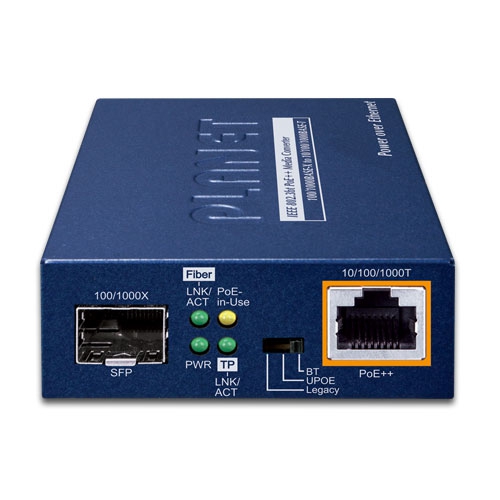

• DIP-перемикач для вибору режиму подачі PoE (BT/UPOE/Legacy)

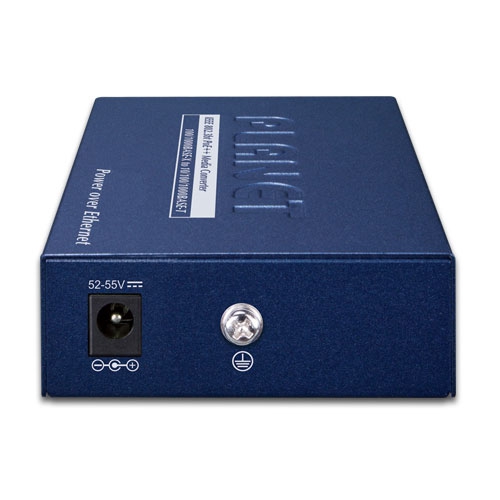

• Роз’єм живлення DC 52–55 В
• Підтримка настінного монтажу або установки на DIN-рейку (опція)
• Компактний розмір, проста інсталяція

Технічні характеристики
