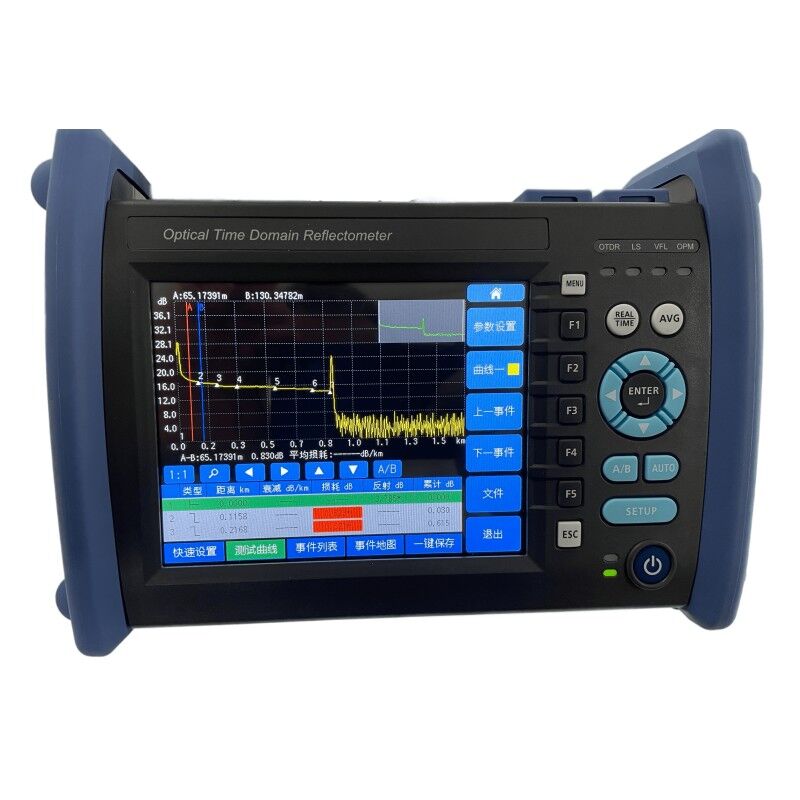

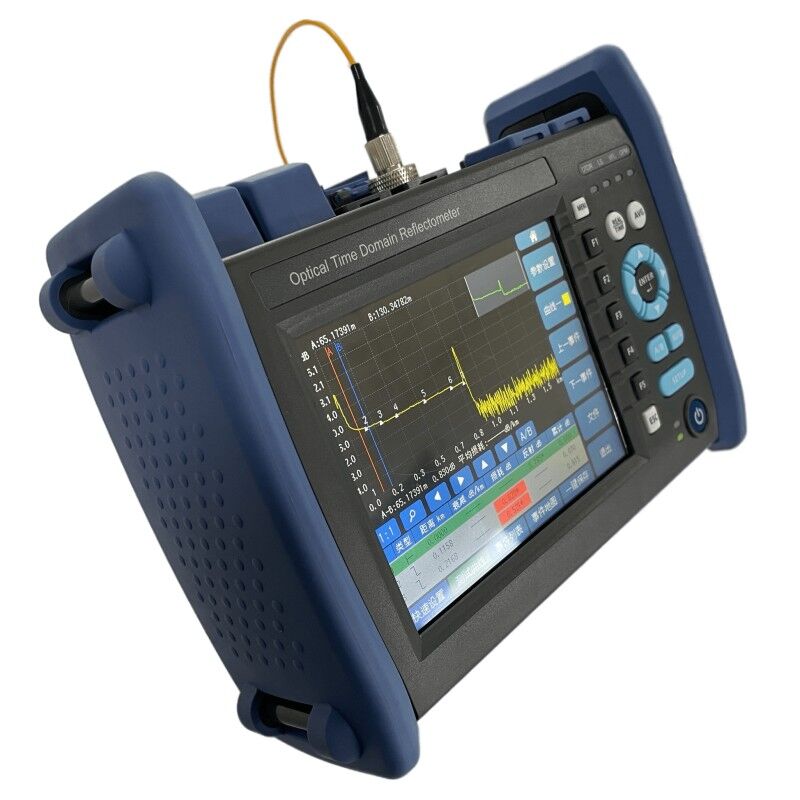

Оптичний рефлектометр OTDR
Оптичний Рефлектометр (OTDR) — це універсальний і високопродуктивний вимірювальний прилад, призначений для тестування та вимірювання характеристик волоконно-оптичних мереж.
OTDR працює за принципом радара: він посилає імпульси світла у волокно та вимірює час і потужність відбитого або розсіяного світла (явище Релея та Френеля) для визначення місця розташування та величини подій (з'єднань, муфт, вигинів, кінців волокна) уздовж оптичного кабелю.
Цей тестер є незамінним інструментом для:
- Встановлення та приймання нових волоконно-оптичних ліній.
- Обслуговування та планової перевірки існуючих мереж.
- Локалізації несправностей та обривів кабелю з високою точніст
Ключові характеристики та технічні особливості
Представлений OTDR-тестер розроблений для забезпечення максимальної точності, надійності та зручності у польових умовах.
Комплексні функції та особливості моделі
Модель вирізняється інтеграцією кількох вимірювальних приладів в одному корпусі, що значно підвищує її універсальність.
| Особливість | Опис та перевага |
| Багатофункціональність | Інтеграція функцій Visual Fault Locator (VFL) (візуальний локатор несправностей), Optical Light Source (OLS) (оптичне джерело світла) та Optical Power Meter (OPM) (вимірювач оптичної потужності). |
| Сенсорний Дисплей | 5.6-дюймовий кольоровий сенсорний РК-екран для інтуїтивного управління та чіткого відображення рефлектограм. |
| Висока Точність | Забезпечує високу точність вимірювання відстані до події та загальних втрат оптичної потужності. |
| Широкий діапазон Довжин Хвиль | Підтримка як одномодових, так і багатомодових тестів. |
| Живлення | Можливість живлення від адаптера змінного/постійного струму та літієвої батареї для тривалої автономної роботи. |
| Дизайн | Легкий та компактний корпус, розроблений для простого транспортування та використання у широкому діапазоні робочих температур і вологості. |
| Пам'ять | Здатність зберігати понад 2000 результатів тестів для подальшого аналізу та звітності. |
Специфікації
Прилад підтримує роботу з різними типами оптичних мереж завдяки гнучким налаштуванням.
- Підтримувані довжини хвиль: 1310 нм, 1490 нм, 1550 нм, 1625 нм (для одномодового волокна), а також 850 нм та 1300 нм (для багатомодового волокна).
- Сумісність із роз'ємами: FC/PC та SC (можлива підтримка інших типів через адаптери).
- Діапазон вимірювання OPM: До +26 дБм.
- Максимальна довжина мережі: Підходить для тестування магістральних мереж завдовжки до 512 км.
- Застосовність: Тестування одномодових, багатомодових та гібридних типів кабелю.
Часті запитання (FAQ)
1. Що таке OTDR і навіщо він потрібен?
OTDR (Optical Time Domain Reflectometer) — це прилад, який використовується для характеристики оптичного волокна. Він працює шляхом інжектування серії оптичних імпульсів у волокно та вилучення світла, розсіяного або відбитого назад від подій (таких як з'єднання, роз'єми та обриви). OTDR необхідний для вимірювання довжини волокна, загасання, втрат з'єднань, а також для точного визначення місця розташування несправностей.
2. Які основні вимірювальні функції інтегровані в цей OTDR-тестер?
Цей пристрій інтегрує три ключові функції, окрім власне рефлектометра:
- VFL (Visual Fault Locator): Червоне лазерне світло для візуальної ідентифікації обривів або вигинів на коротких ділянках волокна.
- OLS (Optical Light Source): Джерело стабілізованого світла, що використовується разом з OPM для вимірювання загальних втрат у волокні.
- OPM (Optical Power Meter): Вимірювач оптичної потужності, необхідний для перевірки рівня сигналу та втрат.
3. Чи підходить цей OTDR для тестування мереж FTTx (Fiber to the X)?
Так, завдяки підтримці кількох довжин хвиль, включаючи 1490 нм та 1625 нм (які часто використовуються в пасивних оптичних мережах - PON), цей OTDR ідеально підходить для тестування та обслуговування мереж FTTx/PON. Режим 1625 нм часто використовується як "live fiber" (активна лінія), що дозволяє тестувати волокно без переривання трафіку.
4. Що означає "мертва зона" OTDR і чи важлива вона?
Мертва зона (Dead Zone) — це мінімальна відстань, після якої OTDR може надійно виявити наступну подію або коректно виміряти втрати. Після сильної відбивної події (наприклад, роз'єму) детектор OTDR тимчасово "засліплюється".
- Мертва зона подій (Event Dead Zone): Мінімальна відстань між двома послідовними відбивними подіями.
- Мертва зона загасання (Attenuation Dead Zone): Мінімальна відстань, після якої можна точно виміряти загасання наступної події. Чим менша мертва зона, тим краще OTDR підходить для тестування коротких ліній або патч-кордів.
5. Які типи волоконно-оптичних кабелів можна тестувати цим пристроєм?
Даний OTDR є універсальним і підходить для тестування:
- Single-mode (одномодове) волокно: Використовується для магістральних мереж і міжміських з'єднань.
- Multimode (багатомодове) волокно: Використовується для коротких відстаней, наприклад, у центрах обробки даних (ЦОД).
- Hybrid (гібридні) кабелі: Кабелі, що містять волокна обох типів.
