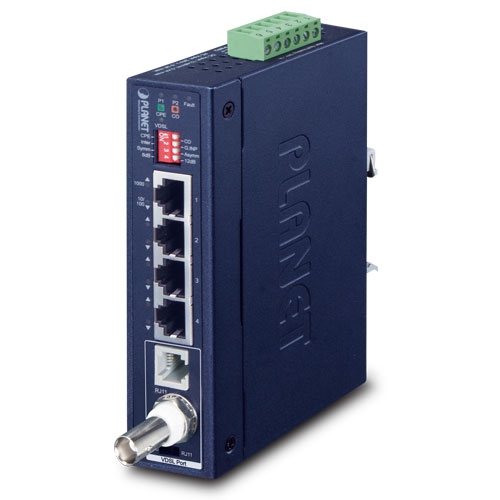

Industrial 4-Port 10/100/1000T 802.3at PoE+ to VDSL2 Extender

200/200 Мбит/с (downstream/upstream), высокопроизводительное решение Gigabit Ethernet по коаксиалу/телефонной паре

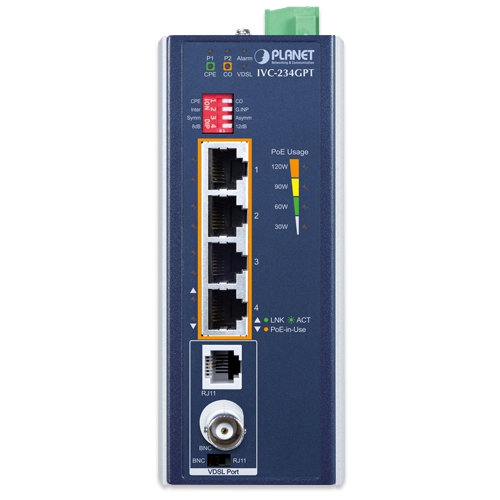

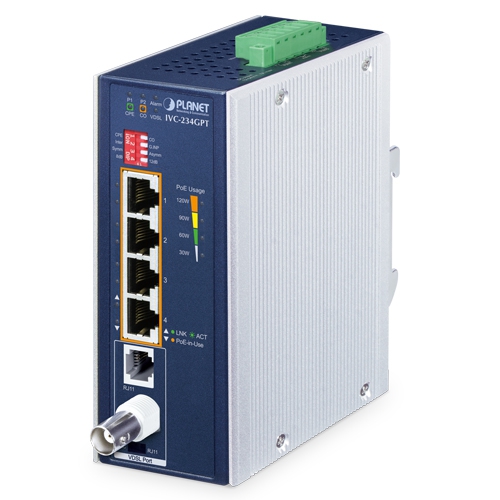

Чтобы удовлетворить потребности в передаче Ethernet на большие расстояния и с повышенной скоростью по коаксиальному кабелю или телефонной линии, компания PLANET Technology предлагает IVC-234GPT — новое поколение высокопроизводительного гигабитного VDSL2-удлинителя Ethernet с профилем VDSL2 Super Vector 35b. Устройство оснащено 4 портами 10/100/1000BASE-T RJ45 с функцией инжектора 802.3at PoE+, 1 телефонным разъёмом RJ11 (female) и 1 разъёмом BNC (female). Алюминиевый корпус класса IP30 обеспечивает удобное размещение и надёжность в индустриальных условиях.

IVC-234GPT сочетает коаксиальную и двухпроводную технологию передачи на базе Gigabit Ethernet и VDSL2 (Very-high-data-rate Digital Subscriber Line 2). Технология VDSL2 позволяет увеличить дальность и выполнять преобразование сигнала: передавать Ethernet-данные по коаксиальному кабелю или телефонной паре и подключать конечные IP-устройства через дополнительный 100-метровый сегмент UTP-кабеля (Cat.5e/6). Это идеально подходит для HD IP-камер, беспроводных точек доступа, NVR и цифровых информационных панелей. Также устройство обеспечивает максимально возможную скорость передачи по существующим медным телефонным линиям без необходимости прокладки новой проводки.

IVC-234GPT корректно работает с распространённой коаксиальной или телефонной инфраструктурой, обеспечивая симметричную скорость до 200/200 Мбит/с и асимметричную до 300/100 Мбит/с на расстоянии до 300 м, а максимальная дальность VDSL2-соединения может достигать 1,4 км.

Высокопроизводительная передача Ethernet по VDSL2

Благодаря современной технологии VDSL2, PLANET IVC-234GPT обеспечивает высокоскоростной доступ к сети — до 200 Мбит/с как для downstream, так и для upstream. Поддержка технологии ITU-T G.993.5 vectoring обеспечивает стабильный и высокоскоростной канал «точка-точка» с суммарной (дуплексной) пропускной способностью до 300 Мбит/с. Доступны 2 режима передачи для upstream/downstream:

• Асимметричный режим — downstream до 300 Мбит/с и upstream до 100 Мбит/с
• Симметричный режим — downstream до 200 Мбит/с и upstream до 200 Мбит/с

В симметричном режиме скорости «вниз/вверх» близки, тогда как асимметричный режим обеспечивает более высокое качество передачи на коротких дистанциях. В целом, в симметричном режиме IVC-234GPT демонстрирует лучшую производительность upstream, а в асимметричном — лучшую производительность downstream. Устройство также может работать совместно с DSLAM с поддержкой vectoring для уменьшения перекрёстных помех (crosstalk) и увеличения максимальной полосы пропускания в существующей медной инфраструктуре.

Передача требовательных сервисов на большие расстояния — решение для ISP/Triple Play

IVC-234GPT также является решением Long Reach Ethernet (LRE), обеспечивающим быструю замену и плавную миграцию от существующих аналоговых систем к полностью цифровым. Устройство поддерживает два типа VDSL2-передачи: по коаксиальному кабелю и по телефонной линии RJ11. Обычный UTP-кабель позволяет строить линию Ethernet лишь до 100 м, тогда как с IVC-234GPT расстояние Ethernet-сети можно увеличить до 1 400 м (4 593 ft.).

IVC-234GPT обеспечивает достаточную полосу пропускания для «triple play» (развлекательные и коммуникационные сервисы). Благодаря асимметричной передаче 306/60 Мбит/с (G.INP, Asym, 8dB) устройство позволяет стабильно работать мультимедийным сервисам в локальной сети, таким как VoD (video on demand), VoIP, видеотелефония, IPTV, кэш-серверы, дистанционное обучение и т. п. Это решение идеально для следующих применений:

• IP-устройства на большой дистанции
• IP digital signage
• Преобразование Cable TV в IPTV
• Дистанционное видеообучение
• Электронные билборды
• Другие применения

Если на объекте уже проложен коаксиальный кабель или телефонная линия RJ11, вы можете очень просто установить пару IVC-234GPT без прокладки дополнительных сетевых кабелей, существенно снизив затраты на построение сети.

IEEE 802.3at Power over Ethernet Plus

IVC-234GPT передаёт Ethernet-данные и подаёт питание с максимальной мощностью до 30 Вт по дополнительному 100-метровому кабелю Cat.5e/6 к удалённому IP-устройству, совместимому с 802.3af/at PoE (PD — powered device). Это может быть PoE IP-камера, PoE точка доступа или PoE IP VoIP-телефон/домофон. IVC-234GPT обеспечивает большую гибкость по питанию различных PD при доступной стоимости инсталляции.

Простой и гибкий монтаж

IVC-234GPT выполнен по принципу Plug-and-Play и полностью совместим с различными сетевыми протоколами. Состояние каждого порта и системы в целом отображается на информативных диагностических LED-индикаторах на передней панели. Устройство поддерживает два режима работы — CPE и CO: CPE используется на стороне клиента, CO — на центральной стороне. Переключение CPE/CO выполняется встроенным DIP-переключателем. Для соединения «точка-точка» один IVC-234GPT должен работать в режиме CPE, другой — в режиме CO, образуя пару VDSL2-удлинителей. Это позволяет эффективно управлять сетью по коаксиальному кабелю или телефонной линии RJ11 и обеспечивать качественную передачу на больших расстояниях.

Удобная и надёжная система питания

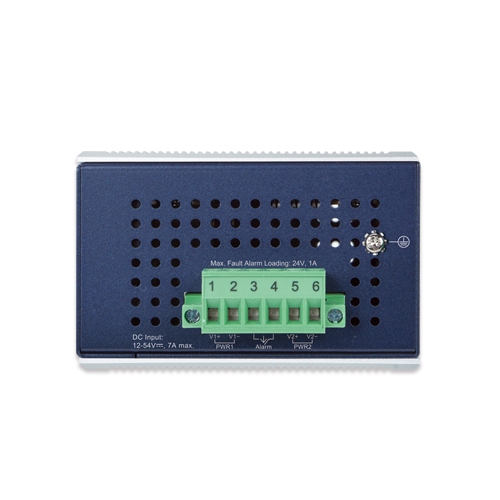

Чтобы упростить использование 802.3at PoE+ в транспортных и промышленных приложениях с типовым входом 12–54 В DC, IVC-234GPT использует технологию повышения напряжения 12–54 В DC до 54 В DC. Это решает вопрос источника питания без необходимости в специальных блоках питания. Широкий диапазон входных напряжений подходит для глобального применения и систем высокой доступности, где требуются два или резервные входы питания.

Стабильная работа в сложных условиях

IVC-234GPT — оптимальное решение для увеличения дальности передачи данных и питания на складах, парковках, в кампусах, казино и во многих других местах. Устройство стабильно работает в температурном диапазоне от -40 до +75 °C, что позволяет использовать его в суровых условиях. Благодаря решению вопроса питания установка удалённых PoE-устройств становится проще и эффективнее.

Поддержка ADSL2+ (Fallback)

Для провайдеров, которые всё ещё предоставляют ADSL-доступ, IVC-234GPT поддерживает скорость до 24 Мбит/с downstream и 1 Мбит/с upstream благодаря технологии ADSL2+. Устройство может работать с сетью провайдера и быть легко переведено на VDSL2 после модернизации сети ISP.

Применения

Соединение «точка-точка» — LAN to LAN

Один комплект IVC-234GPT может использоваться для соединения двух локальных сетей, расположенных в разных местах. Через VDSL2-коаксиал или телефонную линию RJ11 можно организовать асимметричную магистраль 300/100 Мбит/с, при этом один IVC-234GPT должен работать как Master (CO), а другой — как Slave (CPE).

Видеонаблюдение и безопасность для сообщества/кампуса по IP

Чтобы использовать преимущества цифрового видеонаблюдения и сохранить существующую VDSL2-инфраструктуру (коаксиал/RJ11) на объекте, сообщества, кампусы и предприятия могут модернизировать аналоговые системы до систем IP-видеонаблюдения на базе 802.3at PoE+ без прокладки новых кабелей. Так как IVC-234GPT имеет порты RJ11 и BNC для передачи Ethernet по телефонной линии и коаксиалу, достаточно подключить UTP-кабели IP-камер к PoE+-инжекторным Ethernet-портам 802.3at, а существующий RJ11 или коаксиальный кабель — к соответствующему разъёму RJ11 или BNC, чтобы легко развернуть систему и увеличить дальность передачи данных.

Ключевые особенности

Физические порты

• Четыре порта 10/100/1000BASE-T RJ45 с функцией PoE-инжектора IEEE 802.3af/802.3at
• Один телефонный разъём RJ11 (female) и один разъём BNC (female) для VDSL2-передачи

Power over Ethernet

• Соответствует IEEE 802.3at/af PoE Plus end-span PSE
• Питание до 4 устройств IEEE 802.3af/at
• Мощность PoE до 30,8 Вт на порт
• Подача питания DC 12–54 В по RJ45 к PD с Ethernet-портом
• Общий бюджет PoE до 120 Вт
• Автоопределение IEEE 802.3at/af и защита устройств от повреждения при неправильном подключении
• Удалённое питание до 100 м
• Совместимость со сплиттерами IEEE 802.3at/af

Функции VDSL2

• ITU-T G.993.2 VDSL2 Profile 17a/30a/35b
• ITU-T G.993.5 G.vectoring и G.INP
• Технология кодирования на базе DMT
• Выбор режима CO/CPE через DIP-переключатель
• Выбор band plan и запаса SNR
• Скорость до 200/200 Мбит/с (в режимах G.INP, Sym, 8dB)
• Одновременная передача голоса и данных по существующему RG59/RG6 коаксиалу и телефонной линии
• Работа в паре для соединений «точка-точка» до 1,4 км

Функции уровня L2

• Соответствует IEEE 802.3, 10BASE-T, IEEE 802.3u, 100BASE-TX, IEEE 802.3ab и 1000BASE-T
• Высокопроизводительная архитектура Store-and-Forward, контроль broadcast storm и фильтрация runt/CRC для устранения ошибочных пакетов и оптимизации пропускной способности
• Интегрированный механизм поиска адресов, поддержка 1K MAC-адресов
• Размер пакета 1522 байта
• Автоматическое обучение и старение MAC-адресов
• Прозрачность IEEE 802.1Q VLAN

Промышленный корпус и монтаж

• Алюминиевый корпус IP30
• DIN-рейка, настенный или боковой настенный монтаж для реализации резервированного питания
  • 12–54 В DC, резервированное питание с защитой от обратной полярности
• Защита Ethernet от ESD 6000 VDC
• Рабочая температура от -40 до +75 °C
• Минимальное время инсталляции (просто Plug-and-Play)
• Расширенная LED-индикация для диагностики сети
• Устойчивость к падениям, ударам и вибрации для промышленного применения
