4-Port Ethernet over VDSL2 Bridge (Profile 30a)
100/100 Мбит/с (прием/передача), высокопроизводительное решение Ethernet over VDSL
PLANET VC-234 — высокопроизводительный мост Ethernet-over-VDSL2, созданный на базе двух основных сетевых технологий — Ethernet и VDSL2 (Digital Subscriber Line второго поколения с очень высокой скоростью). Технология VDSL2 обеспечивает максимально возможную скорость передачи данных по существующим медным телефонным линиям без необходимости прокладки нового кабеля. VC-234 поддерживает скорость до 100/100 Мбит/с на расстоянии до 300 м и 20/4 Мбит/с на линии длиной до 1,4 км.
Использование существующих медных телефонных линий

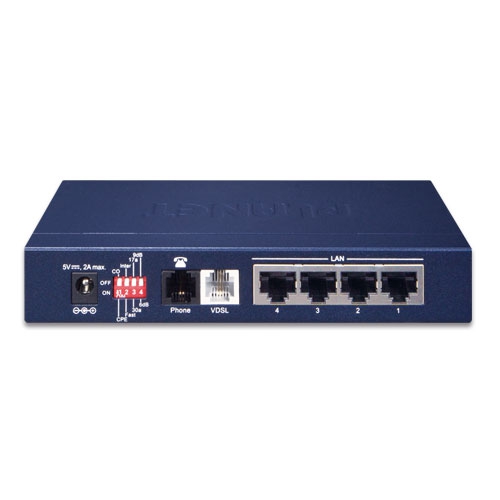

VC-234 также является мостом Long Reach Ethernet (LRE) и оснащён четырьмя Ethernet-портами RJ-45 и двумя телефонными разъёмами RJ-11 — один для подключения VDSL, другой для голосовой связи POTS. Встроенный сплиттер позволяет передавать голос и данные одновременно по одной линии без замены кабеля. Просто подключите VC-234 в действующую телефонную розетку RJ-11 — и вы получите высокоскоростную VDSL2-сеть. Устройство идеально подходит в качестве расширителя Ethernet поверх существующей сети.
Высокоскоростная передача для ISP и Triple-Play сервисов
VC-234 обеспечивает достаточную пропускную способность для работы сервисов «тройной услуги» — мультимедиа, IP-телефонии и Интернета. Симметричная скорость 100/100 Мбит/с легко поддерживает VoD, VoIP, видеосвязь, IPTV, дистанционное обучение и многие другие сервисы.
Легкая и гибкая установка
Мост Ethernet-over-VDSL2 поддерживает Plug-and-Play и полностью совместим со всеми сетевыми протоколами. Состояние устройства и всех портов отображается с помощью LED-индикаторов. VC-234 работает в двух режимах: CPE (клиентский) и CO (центральный), переключаемых DIP-переключателем. Для соединения «точка-точка» одно устройство должно работать в режиме CO, а другое — в режиме CPE.
Высокое качество симметричной и асимметричной передачи
VC-234 поддерживает симметричный частотный план, обеспечивающий высококачественную передачу на коротких дистанциях, особенно в режиме CO. В режиме профиля 17a устройство обеспечивает высокую производительность на длинных линиях, а профиль 30a обеспечивает максимальные скорости на коротком расстоянии.
Высокопроизводительное решение VDSL2
Применение
Увеличение расстояния Ethernet
Два VC-234, работающие в паре, позволяют организовать соединение «точка-точка» по существующим телефонным проводам. Используя одну пару медных жил AWG-24, можно получить до 100/100 Мбит/с. Телефонная связь остаётся доступной параллельно с передачей данных.
Решения для MDU / MTU / гостиниц
VC-234 идеально подходит для быстрого и экономичного внедрения высокоскоростных сетевых услуг в жилых комплексах, бизнес-центрах, гостиницах и медицинских учреждениях. Нет необходимости прокладывать новые линии — достаточно использовать существующую телефонную сеть. Скорость до 100/100 Мбит/с позволяет предоставлять VoD, IP-телефонию и другие широкополосные сервисы.
Последняя миля FTTx
VC-234 отлично подходит для FTTx-проектов (FTTB, FTTC, FTTN). Он передаёт VDSL2 по существующим телефонным линиям от опорного узла провайдера до квартиры или офиса. Порты 10/100 Мбит/с можно подключать напрямую к ПК, коммутаторам или маршрутизаторам.
Ключевые особенности
- Экономичное VDSL2-решение CO/CPE с профилями 17a/30a
- Переключение CO/CPE через DIP-переключатель
- Симметричный план частот для улучшенной передачи
- Поддержка IEEE 802.3, 802.3u, 802.3x
- Кодирование DMT
- Поддержка Flow Control
- Встроенный POTS-сплиттер
- 2 × RJ-11 (VDSL + POTS)
- Одновременная передача голоса и данных
- 4 порта 10/100 Мбит/с с Auto-Negotiation и Auto-MDI/MDI-X
- Поддержка Jumbo-фреймов до 1536 байт, VLAN Tag Transparency
- IGMP Snooping для мультимедиа
- Простая установка Plug-and-Play
- Выбор профиля и SNR через DIP-переключатель

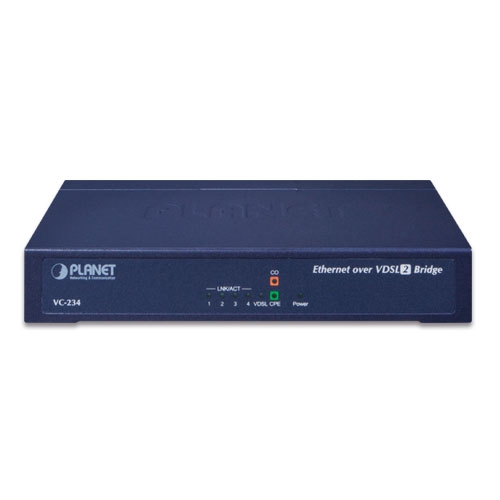

- LED-индикация статуса сети
Технические характеристики
| Аппаратные характеристики | |
|---|---|
| Порты | 10/100Base-TX: 4 × RJ-45 VDSL: 1 × RJ-11 PHONE: 1 × RJ-11 (встроенный сплиттер) |
| DIP-переключатели | 4-позиционный DIP |
| Функциональность | • Режим CO / CPE • Выбор Fast / Interleaved • Выбор профиля 17a / 30a • Выбор уровня SNR |
| Кодирование | • VDSL-DMT • ITU-T G.993.1 / G.997.1 / G.993.2 |
| LED-индикаторы | • Power • 4 × VDSL • 4 × Ethernet |
| Кабельная среда | Ethernet: Cat3/4/5 до 100 м VDSL: телефонная линия AWG24 до 1,4 км |
| Производительность* (Downstream / Upstream) | Профиль 17a 300 м → 99/70 Мбит/с 400 м → 99/60 Мбит/с 600 м → 90/45 Мбит/с 800 м → 50/28 Мбит/с 1000 м → 40/12 Мбит/с 1200 м → 20/7 Мбит/с 1400 м → 20/4 Мбит/с Профиль 30a 300 м → 100/100 Мбит/с 400 м → 90/90 Мбит/с 600 м → 69/55 Мбит/с 800 м → 48/9 Мбит/с |
| Питание | 5V DC, 2A |
| Потребление | 7.2 W / 24 BTU |
| Размеры | 154.6 × 86 × 26.3 мм |
| Вес | 368 г |
| Условия эксплуатации | |
| Работа | 0–50°C, 10–90% без конденсации |
| Хранение | -10–70°C, 10–90% без конденсации |
| Характеристики коммутатора | |
| Архитектура | Store-and-Forward |
| MAC-таблица | 2K записей |
| Flow Control | Back-pressure / IEEE 802.3x |
| Switch Fabric | 0.8 Gbps |
| Производительность | 0.59 Mpps |
| Соответствие стандартам | |
| Регуляторные нормы | FCC Part 15 Class A, CE |
| Стандарты | IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX ITU-T G.993.1 / G.997.1 / G.993.2 |
* Реальная скорость зависит от качества телефонной линии и условий окружающей среды.
