Industrial 1-Port BNC/RJ11 to 4-Port Gigabit Ethernet Extender
Высокопроизводительный промышленный Gigabit Ethernet-удлинитель

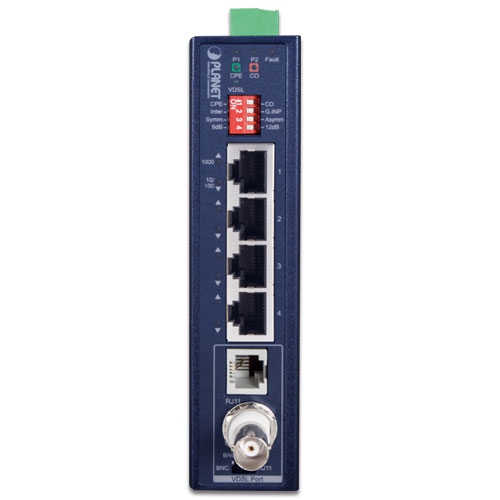

Для задач передачи Ethernet на большие расстояния с высокой скоростью по коаксиальному кабелю или двухпроводной телефонной линии компания PLANET предлагает промышленный Ethernet-удлинитель IVC-234GT. Устройство оснащено одним портом BNC и одним портом RJ11 для дальнобойной передачи данных по технологии VDSL2, а также четырьмя гигабитными портами 10/100/1000BASE-T RJ45. Компактный металлический корпус промышленного исполнения облегчает монтаж в шкафах и на DIN-рейке.
IVC-234GT стабильно работает в существующих сетях на базе коаксиального кабеля или RJ11 и обеспечивает суммарную двунаправленную пропускную способность до 300 Мбит/с на расстоянии до 1,2 км.
Если IP-сеть с HD IP-камерами, точками доступа, NVR или цифровыми панелями требует расширения дальности более стандартных 100 метров по UTP, IVC-234GT является оптимальным решением, позволяя использовать существующую коаксиальную или телефонную инфраструктуру без прокладки новых кабелей.
Высокая производительность передачи данных
IVC-234GT построен на сочетании технологий Gigabit Ethernet и VDSL2 и обеспечивает стабильное соединение «точка-точка» со скоростью до 300 Мбит/с. Устройство поддерживает два режима передачи:
- Асимметричный режим — до 200 Мбит/с на приём и до 100 Мбит/с на передачу
- Симметричный режим — до 150 Мбит/с в обоих направлениях
Симметричный режим обеспечивает равномерную скорость приёма и передачи, а асимметричный режим оптимален для коротких линий с приоритетом нисходящего трафика.
Ethernet по коаксиальному кабелю или RJ11 на большие расстояния
IVC-234GT относится к решениям Long Reach Ethernet (LRE) и позволяет плавно модернизировать аналоговые системы до полностью цифровых. В отличие от стандартного UTP-кабеля, ограниченного 100 метрами, IVC-234GT обеспечивает передачу Ethernet-данных на расстояние до 1 200 метров.
Типовые сценарии применения:
- Удалённые IP-устройства
- IP-digital signage
- Переход Cable TV → IPTV
- Дистанционное обучение
- Электронные рекламные панели
При наличии коаксиального или телефонного кабеля установка пары IVC-234GT позволяет быстро развернуть сеть без дополнительных затрат на прокладку линий.
Простая и гибкая установка
IVC-234GT поддерживает режимы CPE и CO, переключаемые DIP-переключателем. Для соединения «точка-точка» один модуль работает в режиме CO, второй — в режиме CPE.
Резервная совместимость с ADSL2+
Для операторов, продолжающих использовать ADSL-сети, IVC-234GT поддерживает скорость до 24 Мбит/с на приём и до 1 Мбит/с на передачу с автоматическим переходом на VDSL2 после модернизации сети.
Применение
Соединение LAN-to-LAN
Пара IVC-234GT позволяет соединить две локальные сети по коаксиальному кабелю, формируя магистраль до 200/100 Мбит/с в асимметричном режиме.
Видеонаблюдение и безопасность
IVC-234GT позволяет модернизировать аналоговые системы видеонаблюдения до IP-решений, используя существующий коаксиальный или телефонный кабель без замены инфраструктуры.
Технические характеристики
| Аппаратные характеристики | |
|---|---|
| Ethernet-интерфейс (TP) | 4 × 10/100/1000BASE-T RJ45, автоопределение MDI/MDI-X |
| VDSL BNC |
1 × BNC (Ethernet по коаксиальному кабелю) Кабель: Коаксиальный кабель 75 Ом RG-6/U — менее 12 Ω / 1000 футов RG-59/U — менее 30 Ω / 1000 футов Максимальная дистанция: До 1,2 км при передаче данных (3 937 футов) |
| VDSL RJ11 |
1 × RJ11 (VDSL2 / ADSL2+) Двухпроводная телефонная линия (AWG-24 или лучше) Дистанция до 1,2 км (3 937 футов) |
| DIP-переключатель и функции |
DIP-1: выбор режима CO или CPE DIP-2: выбор режима G.INP или Interleaved DIP-3: выбор профиля полосы (асимметричный / симметричный) DIP-4: выбор SNR 12 дБ или 8 дБ |
| LED-индикаторы |
Power 1 / Power 2 — зелёный FAULT — красный 1000BASE-T LNK/ACT — зелёный 10/100BASE-TX LNK/ACT — зелёный VDSL — зелёный CO — зелёный CPE — зелёный |
| Защита от ESD | 6 кВ DC |
| Корпус | Металлический корпус IP30, промышленного исполнения |
| Монтаж | DIN-рейка или настенное крепление |
| Габариты (Ш × Г × В) | 32 × 135 × 87,8 мм |
| Вес | 185 г |
| Питание |

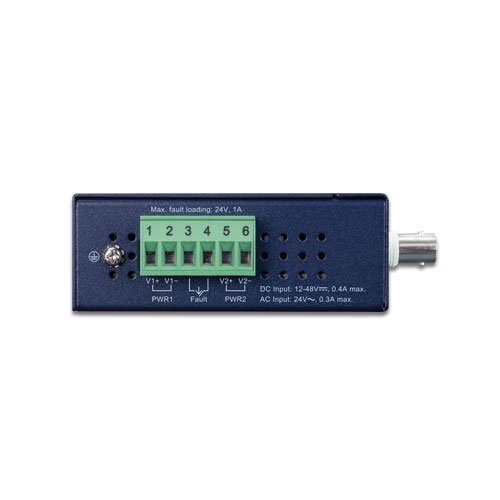

DC: двойной вход 12–48 В, до 0,4 А AC: 24 В |
| Энергопотребление | 5,7 Вт |
| Коммутационные характеристики | |
| Архитектура коммутатора | Store-and-Forward |
| Таблица MAC-адресов | 2K записей |
| Управление потоком |
Back Pressure для полудуплекса IEEE 802.3x Pause Frame для полнодуплексного режима |
| Размер Jumbo-кадра | 9K байт |
| Системные характеристики | |
| Поддержка VDSL |
VDSL-DMT ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (профили 17a / 30a) ITU-T G.993.5 G.Vectoring ITU-T G.998 G.INP |
| Поддержка ADSL |
ADSL2 / ADSL2+ ITU G.992.3 (G.dmt.bis) ITU G.992.5 (G.dmt.bisplus) Скорость передачи данных до 24 Мбит/с |
| Соответствие стандартам | |
| Сетевые стандарты |
IEEE 802.3 Ethernet IEEE 802.3u Fast Ethernet IEEE 802.3ab Gigabit Ethernet ITU-T G.993.1 VDSL ITU-T G.997.1 ITU-T G.993.2 VDSL2 (17a / 30a) ITU-T G.993.5 G.Vectoring и G.INP ITU-T G.998 |
| Сертификация | FCC Part 15 Class A, CE |
| Условия эксплуатации | |
| Температура |
Рабочая: −40…+75 °C Хранение: −40…+75 °C |
| Влажность |
Рабочая: 5–95 % (без конденсации) Хранение: 5–95 % (без конденсации) |
