1-Port 10/100TX over Coaxial Long Reach Ethernet Extender
Простое подключение Ethernet по коаксиальному кабелю

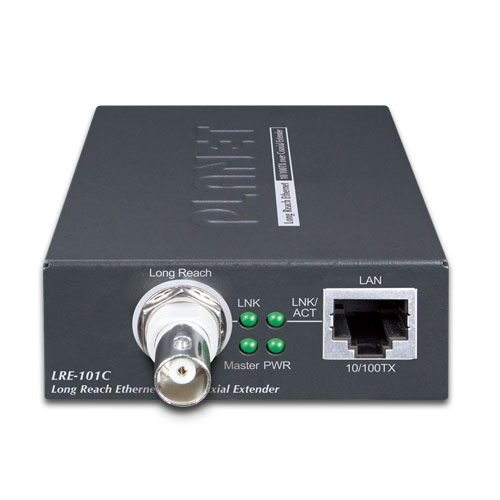

Для реализации задач передачи Ethernet на большие расстояния по коаксиальному кабелю компания PLANET разработала новое поколение конверторов Ethernet over Coax — LRE-101C. Устройство оснащено 1 портом 10/100BASE-T RJ45 и 1 BNC-разъёмом, выполнено в компактном металлическом корпусе, что упрощает установку. Работая поверх существующей коаксиальной инфраструктуры, LRE-101C обеспечивает полнодуплексную скорость до 100 Мбит/с и может расширять сеть на расстояние до 2 км, а также поддерживает топологию «точка–многоточка». Это идеальное решение для передачи Ethernet по коаксиалу и дальнейшего подключения IP-устройств (HD IP-камер, точек доступа, NVR, цифровых панелей) через 100-метровый UTP-кабель.
IP Ethernet на большие расстояния по существующему коаксиальному кабелю
PLANET LRE-101C — это решение Long Reach Ethernet (LRE), позволяющее легко перейти с аналоговой системы на полностью цифровую сеть. Обычный UTP-кабель ограничен длиной до 100 метров, однако LRE-101C увеличивает расстояние Ethernet-передачи до 2000 метров (6561 фут), что делает его подходящим для следующих задач:
- IP-оборудование на больших расстояниях
- Цифровые информационные панели
- Переход от кабельного ТВ к IPTV
- Дистанционное видеообучение
- Электронные билборды
- Другие сетевые применения
Если в вашем объекте уже проложен коаксиальный кабель, вы можете установить пару LRE-101C без прокладки новых линий — это значительно снижает затраты на развёртывание сети.
Простая и гибкая установка

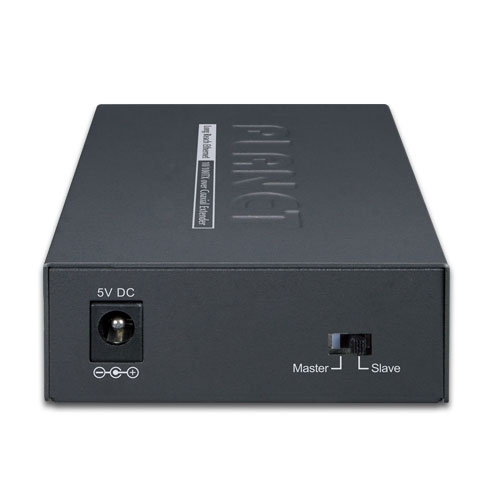

LRE-101C поддерживает два режима работы: «Slave» (клиент) и «Master» (центральный узел), что обеспечивает гибкость при развертывании. Переключение режима осуществляется DIP-переключателем. Для подключения «точка–точка» одно устройство должно быть в режиме Master, второе — в режиме Slave, обеспечивая стабильную передачу данных на большие расстояния.
Каскадное подключение нескольких узлов
PLANET LRE-101C позволяет расширять малые сети с помощью BNC Т-разветвителей, обеспечивая подключение до четырёх узлов на один порт при необходимости.
Низкое энергопотребление
LRE-101C потребляет всего 1,5 Вт при полной нагрузке, что делает решение энергоэффективным.
Удобная установка в шасси
Устройство LRE-101C может работать как автономный модуль или устанавливаться в шасси медиа-конвертеров PLANET MC-700 и MC-1500. При установке в шасси питание может подаваться непосредственно от него. Также поддерживается крепление на DIN-рейку или стену.
Применение
Точка–точка — соединение локальных сетей
Пара LRE-101C позволяет соединить две удалённые локальные сети. Передача данных осуществляется по коаксиальному кабелю, обеспечивая канал до 100 Мбит/с. Одно устройство работает в режиме Master (CO), второе — Slave (CPE).
IP видеонаблюдение для жилых комплексов, кампусов и предприятий
LRE-101C помогает переходить от аналоговых камер к IP-системам без замены существующих коаксиальных линий. Подключение простое: UTP-кабель IP-камеры — в порт RJ45, коаксиальный кабель — в BNC. Это расширяет дальность и обеспечивает надёжную передачу Ethernet-сигнала.
Ключевые особенности
- Порт 10/100Mbps RJ45, автоопределение, полу-/полный дуплекс
- Работа по существующим коаксиальным кабелям RG59/RG6
- Передача Ethernet на расстояние до 2 км
- Выбор режима Master/Slave с помощью DIP-переключателя
- Максимальный размер кадра — 1522 байта, поддержка 802.1Q VLAN прозрачности
- Минимальное время установки (Plug-and-Play)
- Расширенные LED-индикаторы диагностики
- Компактный размер, простая установка
- Совместимость с шасси PLANET (MC-700/MC-1500/MC-1500R/MC-1500R48)
Технические характеристики
| Аппаратные характеристики | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LAN Ethernet интерфейс | 1 × 10/100BASE-TX RJ45 порт, автоопределение / auto-MDI/MDI-X Кабель: UTP Cat5e или выше Максимальная дистанция: 100 м Максимальный размер кадра: 1522 байта |
||||||||||||||||||||
| Интерфейс Long Reach | 1 × BNC (Ethernet over Coax) Коаксиальный кабель 75 Ом: RG-6/U — менее 12Ω на 1000 футов RG-59/U — менее 30Ω на 1000 футов Максимальная дистанция передачи: 2000 м (6561 фут) Стандарт: IEEE 1901 Модуляция: Wavelet-OFDM Шифрование: AES-128 Частотный диапазон: 2–28 МГц Производительность*
|
||||||||||||||||||||
| Функциональность | DIP-переключатель для выбора режима Master/Slave | ||||||||||||||||||||
| Размеры | 94 × 70.3 × 26.2 мм | ||||||||||||||||||||
| Вес | 194 г | ||||||||||||||||||||
| Корпус | Металлический | ||||||||||||||||||||
| Питание | 5V DC, 2A внешний адаптер | ||||||||||||||||||||
| LED-индикаторы | Power: зелёный LAN: LNK/ACT 10/100 Мбит/с (зелёный) Long Reach: LNK/ACT (зелёный) Master: зелёный |
||||||||||||||||||||
| Стандарты | |||||||||||||||||||||
| Соответствие стандартам | IEEE 802.3/802.3u IEEE 802.3x Flow Control IEEE 802.1Q VLAN Transparency, Multicast Pass-through |
||||||||||||||||||||
| Сертификация | FCC Part 15 Class A, CE | ||||||||||||||||||||
| Условия эксплуатации | |||||||||||||||||||||
| Температура | Рабочая: 0–50°C Хранение: -10–70°C |
||||||||||||||||||||
| Влажность | 5–95% без конденсации (работа и хранение) | ||||||||||||||||||||
