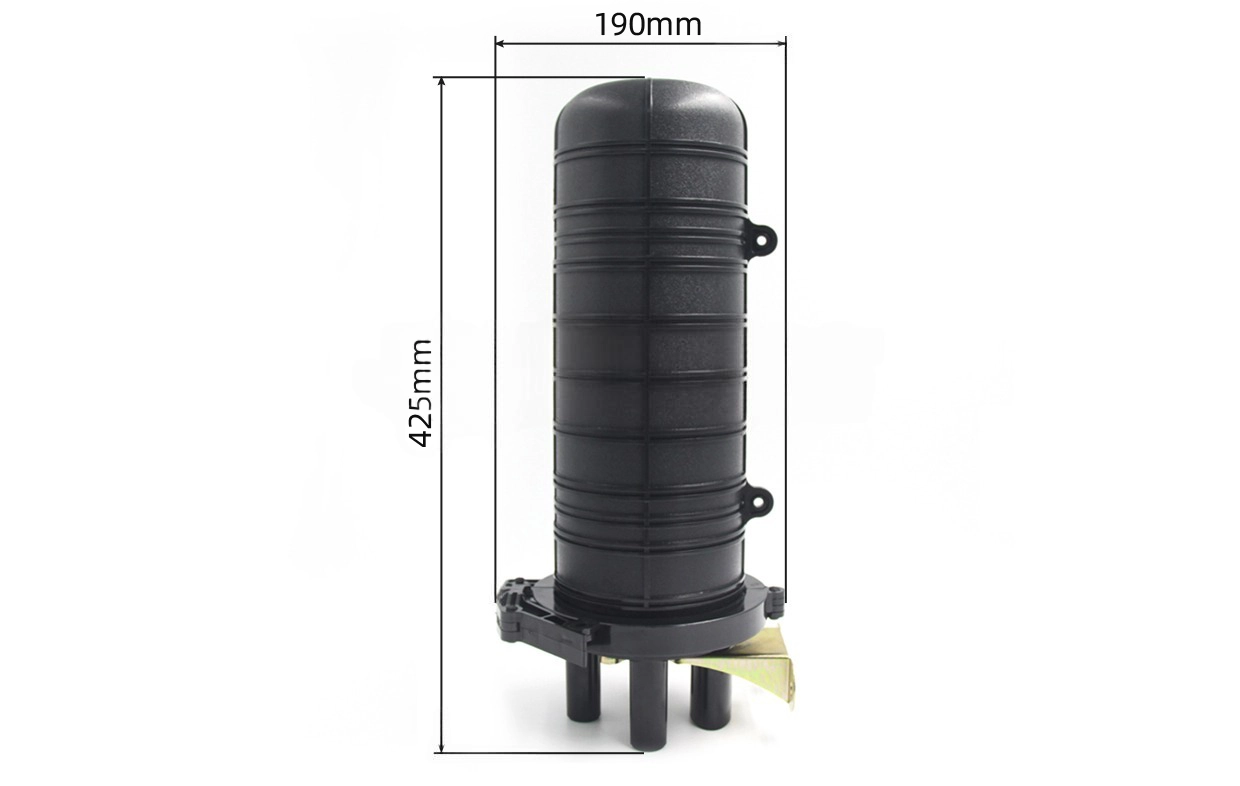

Купольная механическая герметичная муфта для оптического волокна (DH2-A)
Высококачественная муфта для оптоволокна, разработанная для обеспечения максимальной защиты и надежности ваших оптических сетей. Эта муфта идеально подходит для широкого спектра применений и гарантирует бесперебойную работу даже в самых суровых условиях.
Универсальность Применения
Наша муфта обеспечивает гибкость монтажа и идеально подходит для:
- Столбового монтажа: Легкая и надежная фиксация на опорах.
- Подземного монтажа: Защита кабелей в условиях повышенной влажности и механических воздействий.
- Настенного монтажа: Компактное и эстетичное решение для зданий.
- Воздушного монтажа: Устойчивость к ветровым нагрузкам и атмосферным явлениям.
- Трубопроводного монтажа: Оптимальное решение для прокладки в кабельных каналах.
Выдающиеся Характеристики
- Прочная Конструкция: Корпус муфты отлит под давлением из высококачественного инженерного пластика, что обеспечивает исключительную устойчивость к коррозии солями, старению, окислению и мощную механическую прочность. Она способна выдерживать суровые климатические изменения и агрессивные рабочие условия, соответствуя классу защиты IP68.
- Высококачественные Металлические Компоненты: Внутренние крепления для оптического кабеля и крепежные элементы изготовлены из высококачественных нержавеющих металлических материалов, гарантирующих долговечность и устойчивость к старению.
- Превосходная Герметизация: Внутри муфты расположен высококачественный уплотнительный контур, обеспечивающий отличную герметичность и влагостойкость. Муфта отличается прочностью, долговечностью, высокой ударопрочностью и стойкостью к механическим воздействиям.
- Удобное Подключение: Муфта оснащена одним входным и тремя выходными кабельными портами в нижней части, что значительно упрощает разводку. Внутри предусмотрено устройство для надежной фиксации оптического кабеля.
- Продуманный Дизайн для Хранения и Сварки: Внутренний сплайс-кассета имеет книжную конструкцию, обеспечивая достаточно места для хранения волокон и гарантируя радиус изгиба более 40 мм в любом положении, что исключает дополнительные потери в сплайс-кассете.
- Гибкие Возможности Расширения: Муфта позволяет устанавливать 2 делителя PLC 2*16 или 1 делитель PLC 2*32 (без коннекторов), предоставляя широкие возможности для расширения вашей сети.
Полный Комплект Аксессуаров
В комплект поставки входят все необходимые аксессуары для быстрой и надежной установки:
- Кабельные стяжки – 10 шт.
- Изолента – 1 шт.
- Хомут – 1 шт.
- Накидной ключ – 1 шт.
- Изолированная алюминиевая фольга – 1 шт.
- Наждачная бумага – 1 шт.
- Заземляющий провод – 1 шт.
- Самоклеящаяся лента – 1 шт.
- Этикетка – 1 шт.
- Руководство – 1 шт.
- Змеевидная трубка – 1 шт.
- Гильзы КДЗС – x жил
- Термоусаживаемая гильза – 4 шт.
- Зажим для термоусаживаемой гильзы – 1 шт.
Соответствие Международным Стандартам
Наши муфты соответствуют самым строгим отраслевым стандартам, что подтверждено следующими сертификатами:
- Сертификация TLC
- Сертификация ROHS
- Сертификация CE
- Стандарт YD / T814.1-2004
- Сертификация FCC
- ISO9001: 2015
- Последние отраслевые стандарты, такие как IEC
- Класс защиты IP68
| P/N | Core | 12-слотовая сплайс-кассета для круглого кабеля (одиночная сварка) | 12-слотовая сплайс-кассета для круглого кабеля (2 сварок) | 6-слотовая сплайс-кассета для ленточного кабеля | Вход / выход OD (1 вход 3 выхода) |
| DH2 | 12 | 1 | / |
|
|
| 24 | 2 | 1 | / | ||
| 36 | 3 | / | / | ||
| 48 | 4 | 2 | / | ||
| 72 | / | 3 | / | ||
| 96 | / | 4 | / | ||
| 12-72 | / | / | 1 | ||
| 84-144 | / | / | 2 | ||
| 156-216 | / | / | 3 | ||
| 228-288 | / | / | 4 |
