Горизонтальная оптическая муфта H1-A с механической герметизацией, до 96 волокон или 144 Ribbon
Горизонтальная оптическая муфта серии H1-A предназначена для сварки, разветвления, организации и долговременной защиты волоконно-оптических кабелей в магистральных, распределительных и абонентских телекоммуникационных сетях.
Муфта выполнена в конструкции Inline с одним кабельным вводом и одним кабельным выводом. Кабели вводятся с противоположных сторон корпуса, что делает изделие удобным для прямого соединения участков оптической линии.
Герметизация корпуса и кабельных вводов выполняется механическим способом с использованием уплотнительных колец и резьбовых фиксаторов. Такая конструкция не требует применения термоусаживаемых трубок и позволяет многократно открывать муфту для обслуживания, ремонта или модернизации сети.
В зависимости от установленных кассет муфта поддерживает до 96 отдельных оптических волокон либо до 144 волокон в ленточном исполнении Ribbon. Внутри предусмотрено место для укладки запаса волокна и установки PLC-сплиттера без разъемов.
Основные преимущества
- Горизонтальная конструкция Inline
- 1 кабельный ввод и 1 кабельный вывод
- Диаметр каждого кабельного порта — до 25 мм
- Механическая герметизация без применения термоусадки
- Возможность многократного открытия корпуса
- До 96 отдельных оптических волокон
- До 144 волокон при использовании Ribbon-кассет
- Поддержка кассет на 12 или 24 сварных соединения
- Поддержка ленточного оптического волокна Ribbon
- Возможность установки 2 PLC-сплиттеров 2×8 или 1 PLC-сплиттера 2×16
- Удобная организация запаса волокна
- Металлические элементы фиксации кабеля
- Корпус из высокопрочного инженерного полимера
- Степень защиты IP68
Области применения
- Магистральные волоконно-оптические линии связи
- Распределительные сети операторов связи
- Сети FTTx, FTTH и FTTB
- Сети GPON, EPON и PON
- Корпоративные и кампусные сети
- Промышленные сети передачи данных
- Кабельная канализация и телекоммуникационные колодцы
- Наружные и внутренние волоконно-оптические линии связи
Технические характеристики
| Параметр |
Значение |
| Тип изделия |
Горизонтальная оптическая муфта |
| Конструктивное исполнение |
Inline Type |
| Тип герметизации |
Механическая герметизация |
| Количество кабельных портов |
2 |
| Конфигурация портов |
1 ввод + 1 вывод |
| Максимальный диаметр кабеля |
До 25 мм |
| Материал корпуса |
Высокопрочный инженерный полимер |
| Внутренние элементы фиксации |
Металлические, устойчивые к коррозии |
| Степень защиты |
IP68 |
| Емкость для отдельных волокон |
12, 24, 36, 48, 72 или 96 волокон в зависимости от конфигурации кассет |
| Максимальная емкость |
96 отдельных волокон |
| Емкость для Ribbon |
12–36, 48–72, 84–108 или 120–144 волокон |
| Максимальная емкость Ribbon |
144 волокна |
| Тип кассет |
Кассеты для одинарного или двойного размещения гильз, а также Ribbon-кассеты |
| Поддержка PLC-сплиттеров |
2 × 2×8 или 1 × 2×16, без разъемов |
| Минимальный радиус укладки волокна |
Более 40 мм |
| Габаритные размеры (Д × Ш × В) |
295 × 200 × 90 мм |
| Возможность повторного открытия |
Да |
Возможные конфигурации кассет
| Максимальная емкость |
Кассеты на 12 гильз (одинарная укладка) |
Кассеты на 12 гильз (двойная укладка) |
Ribbon-кассеты |
| 12 волокон |
1 |
— |
— |
| 24 волокна |
2 |
1 |
— |
| 36 волокон |
3 |
— |
— |
| 48 волокон |
4 |
2 |
— |
| 72 волокна |
— |
3 |
— |
| 96 волокон |
— |
4 |
— |
| Ribbon 12–36 волокон |
— |
— |
1 |
| Ribbon 48–72 волокна |
— |
— |
2 |
| Ribbon 84–108 волокон |
— |
— |
3 |
| Ribbon 120–144 волокна |
— |
— |
4 |
Примечание. Фактическая емкость муфты определяется типом и количеством установленных кассет. Для стандартных отдельных волокон максимальная емкость составляет 96 волокон. Емкость до 144 волокон доступна только при использовании ленточного волокна Ribbon и соответствующих кассет.
Особенности конструкции
 |
Прочная конструкция
Корпус изготовлен методом литья под давлением из высокопрочного инженерного полимера, устойчивого к ультрафиолету, старению, коррозии и механическим нагрузкам. |
Надежная фиксация кабеля
Внутренние элементы крепления кабеля изготовлены из коррозионностойкого металла и обеспечивают надежную фиксацию силовых элементов кабеля. |
 |
 |
Механическая герметизация
Уплотнительное кольцо корпуса и механические кабельные вводы обеспечивают степень защиты IP68 без применения термоусаживаемых трубок. |
Удобный ввод кабеля
Один кабельный ввод и один кабельный вывод обеспечивают удобное построение прямых участков волоконно-оптической линии. |
 |
 |
Хранение и сварка волокон
Откидные кассеты обеспечивают удобный доступ к сварным соединениям и безопасную укладку запаса оптического волокна с радиусом изгиба более 40 мм. |
Поддержка PLC-сплиттеров
Предусмотрена установка до двух PLC-сплиттеров 2×8 либо одного PLC-сплиттера 2×16 без разъемов. |
 |
Комплектация
- Корпус оптической муфты
- Кассеты для сварки согласно выбранной конфигурации
- Комплект механических уплотнителей
- Уплотнительное кольцо корпуса
- Внутренние элементы фиксации кабеля
- Комплект крепежных элементов
- Монтажные аксессуары (в зависимости от комплектации)

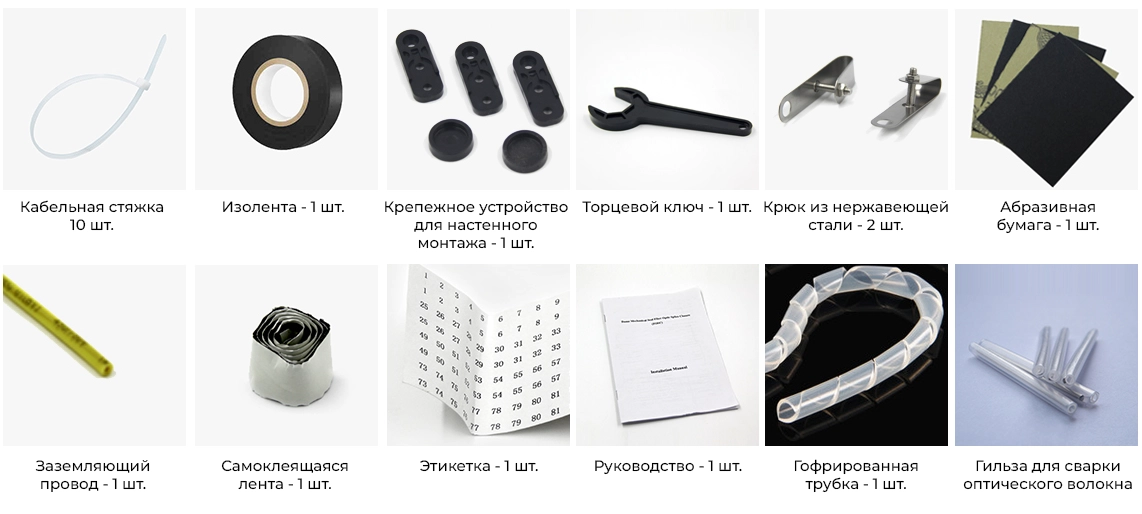

Комплект поставки:
Габаритные размеры:
FAQ
Для чего предназначена эта муфта?
Для организации, сварки и защиты оптических волокон в магистральных, распределительных и абонентских сетях связи.
Какова максимальная емкость?
До 96 отдельных волокон или до 144 волокон Ribbon при использовании соответствующих кассет.
Сколько кабельных вводов имеет муфта?
Один кабельный ввод и один кабельный вывод диаметром до 25 мм.
Какой тип герметизации используется?
Механическая герметизация с использованием уплотнительного кольца корпуса и механических кабельных вводов.
Можно ли повторно открывать муфту?
Да. Конструкция рассчитана на многократное открытие без ухудшения герметичности.
Поддерживается ли установка PLC-сплиттера?
Да. Муфта поддерживает установку до двух PLC-сплиттеров 2×8 или одного PLC-сплиттера 2×16 без разъемов.
Горизонтальная оптическая муфта H1-A сочетает высокую степень защиты IP68, механическую герметизацию, гибкую конфигурацию кассет и поддержку PLC-сплиттеров, что делает ее надежным решением для строительства и эксплуатации современных волоконно-оптических сетей.
